Puloon液晶模组自动提款机芯结构设计

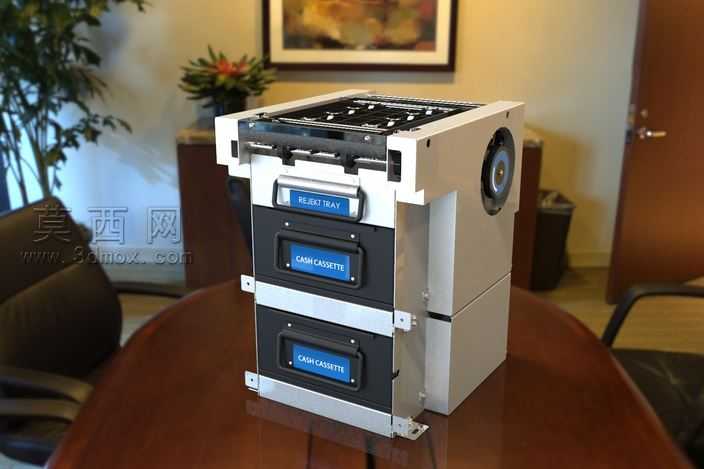

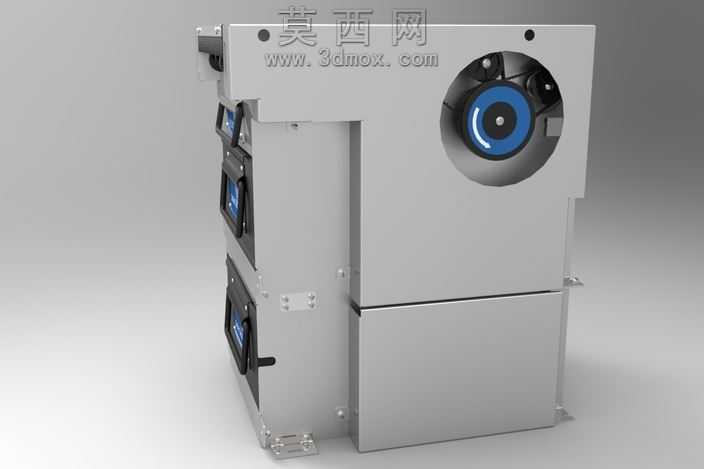

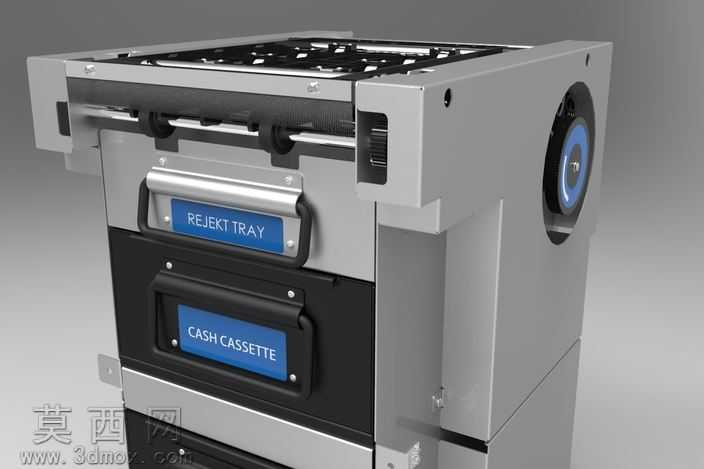

本模型为Puloon液晶模组2000型自动提款机核心机芯结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循金融自助设备的结构设计规范，对各功能模块的装配间隙、运动干涉进行了全面校验。模型完整还原了设备的分层式功能布局，顶部为票据处理托盘区域，中部与下部设置三个独立的现金钞箱单元，每个钞箱均设计有独立的标识卡槽与抽拉导向结构，侧部集成散热风机组件，整体框架采用钣金折弯拼接结构，边角处设计有安装固定角码，可直接适配自助终端柜体的安装位。材质渲染阶段，框架主体采用哑光银白金属材质模拟冷轧钢板喷塑效果，钞箱面板采用磨砂黑硬质塑料材质，标识牌采用亮蓝色亚克力质感，侧部风机还原了扇叶与网罩的细节纹理，整体渲染效果贴近实物的工业质感。结构设计上，采用模块化分层思路，各钞箱可独立抽拉维护，托盘区域预留票据传输的走纸通道空间，侧部风机正对机芯发热区域形成定向散热风道，各部件的连接位置均设计有对应的螺丝孔位与定位卡扣，保证装配精度与结构稳定性。建模过程中对钞箱的锁止结构、托盘的滑动导轨、风机的安装支架都做了细节还原，未对内部结构做过度简化，可用于金融自助设备的结构参考、教学演示以及柜体适配设计的校验工作，整体结构紧凑，布局合理，充分考虑了设备日常维护的便捷性与运行过程中的散热需求，符合商用金融设备的设计要求。
