自动卡签发卡机设备结构三维设计

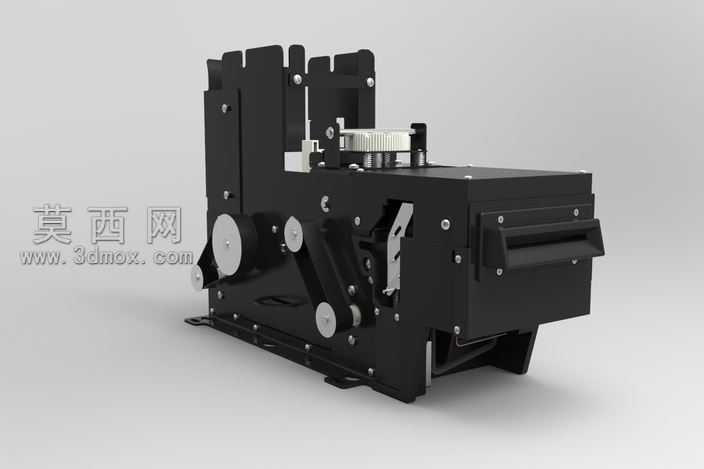

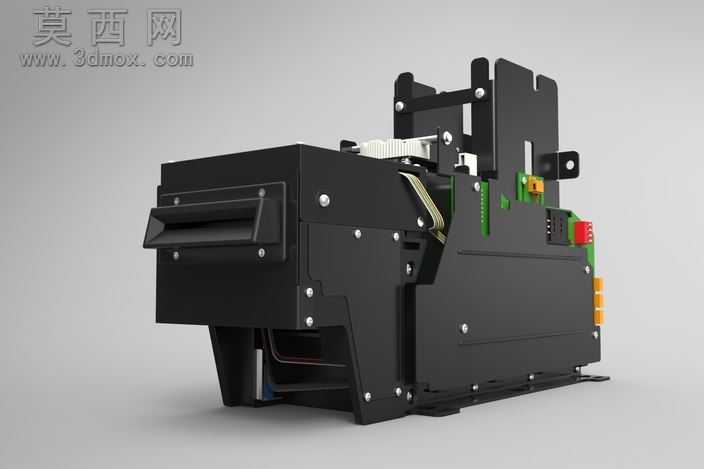

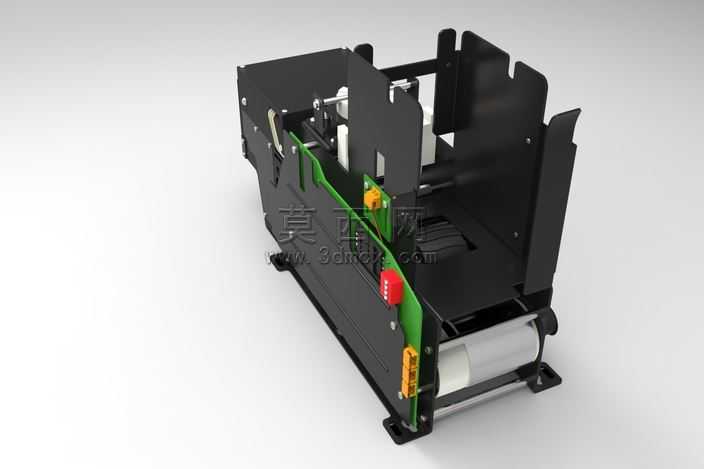

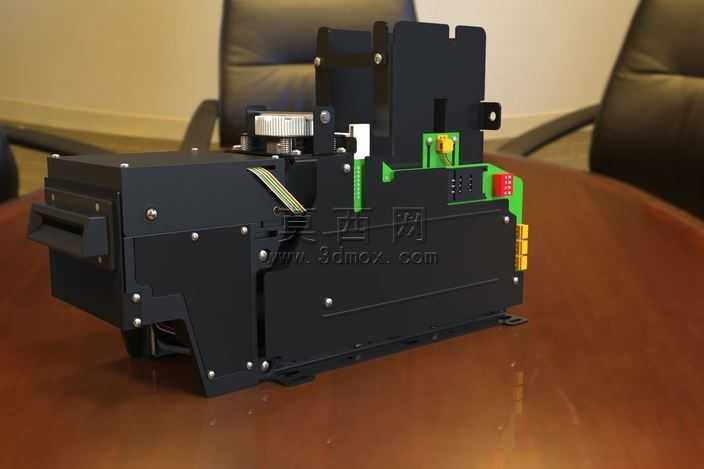

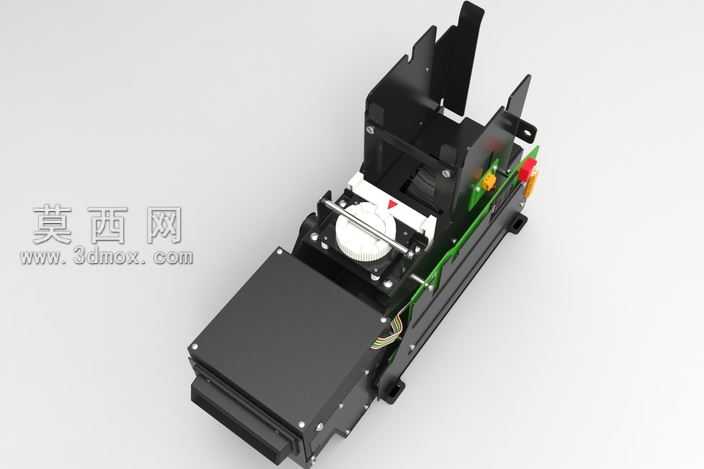

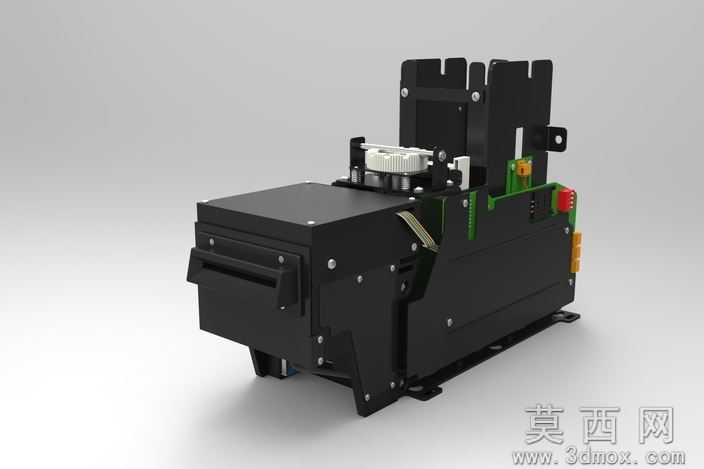

本模型为自动卡签发卡机的完整三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体装配遵循自上而下的设计逻辑，各零部件间配合关系清晰，无干涉错位问题，可直接用于结构验证与后续生产参考。建模过程中对设备核心功能模块做了精细化还原：进卡仓采用多卡位堆叠式结构，预留卡片导向限位槽，可适配标准尺寸卡签的批量存放，仓体侧壁设置弹性压片结构，保证卡片堆叠状态下的进给稳定性；中部走卡通道集成了橡胶摩擦轮传动组，传动轮与卡片接触面做了滚花纹理建模，搭配对应位置的导向压辊，可实现单张卡片的精准分离与平稳输送，避免出现多卡连出、卡片歪斜的问题；设备侧部集成了驱动电机安装位、传动齿轮组与位置检测传感器安装座，各安装孔位、定位凸台均按照实际装配尺寸建模，还原了螺丝紧固、卡扣连接等细节结构；出卡口位置设置了弹性挡片与到位检测触发结构，可准确反馈卡片送出状态。外观渲染阶段采用哑光磨砂黑材质作为设备主体外壳材质，还原钣金加工后的金属喷塑质感，传动轮采用浅灰色橡胶材质，内部电路板、接线端子等结构件分别对应PCB绿油、彩色接线等材质表现，金属紧固件采用亮面镀锌金属材质，不同材质间的质感区分清晰，光影渲染采用柔和的工作室布光，完整呈现设备的立体结构与各模块的布局关系。整体设计围绕卡签自动发放的核心功能展开，在保证结构紧凑的前提下预留了足够的维护拆装空间，各功能模块独立拆分，可单独拆解查看内部传动逻辑，完整还原了发卡设备从存卡、分卡、输送到出卡的全流程机械结构，可作为自助发卡终端、票务发放设备的结构设计参考，也可用于相关设备的原理演示与教学使用。
