小型皮带式常规金属件抛光输送设备

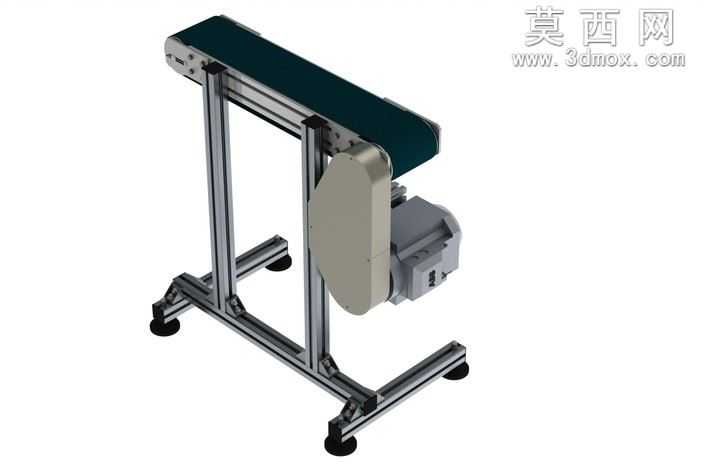

本作品为面向小型金属工件表面抛光工序设计的皮带式输送抛光配套设备，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循实际设备的装配逻辑与尺寸比例，对每一处连接结构、运动部件都做了符合机械设计规范的约束与配合校验，确保模型可直接用于结构验证、方案展示与生产参考。设备主体机架采用工业铝型材搭建，建模时还原了铝型材的标准槽道结构、端面连接细节以及型材拼接的角件固定结构，机架底部配置可调节支撑脚杯，模型中还原了脚杯的螺纹调节结构与防滑橡胶底座的材质质感，能够直观体现设备的水平调节功能与放置稳定性。输送部分采用深色平皮带结构，建模时还原了皮带的张紧调节机构、两端的传动辊筒结构，以及皮带侧边的导向挡边细节，确保输送路径的平直度与运行稳定性。设备侧部集成了动力驱动单元，还原了驱动电机的安装法兰、减速箱体的散热筋结构、电机接线盒的细节，以及动力传递到主动辊筒的传动连接结构，清晰展示了设备的动力传输路径。侧部的抛光作业工位护罩采用圆弧过渡的钣金结构设计，建模时还原了钣金件的折弯圆角、安装固定孔位，护罩与机架的连接支架也做了精细化建模，体现结构的安装合理性。渲染阶段针对不同部件赋予了对应材质：铝型材机架赋予哑光银白金属材质并添加细微的拉丝纹理，还原工业铝型材的真实质感；输送皮带赋予哑光深绿橡胶材质，添加细微的颗粒纹理模拟皮带表面的防滑质感；驱动电机与减速箱赋予哑光灰铸铁材质，还原铸件表面的细微颗粒质感；脚杯底座赋予黑色哑光橡胶材质，调节螺杆赋予亮面镀锌金属材质；侧部护罩赋予米灰色哑光钣金材质，还原钣金喷涂后的表面质感。整体渲染采用柔和的工业场景布光，既清晰展示各部件的结构细节，也通过合理的阴影层次体现设备的空间立体感与装配关系。设计思路上，该设备定位为小型五金件抛光工序的输送配套装置，整体结构紧凑占地空间小，采用模块化设计思路，铝型材机架无需复杂焊接加工，装配调整便捷，可适配不同规格的抛光作业头，针对波兰小金属片这类小型工件的连续抛光作业需求设计，输送速度可通过驱动单元调节，能够匹配不同抛光工艺的进给要求，模型在细节处理上省略了非核心的微小装饰细节，重点突出核心功能结构与装配关系，既保证模型的轻量化便于查看编辑，也完整还原了设备的核心功能结构与设计逻辑，能够直观展现该类小型抛光输送设备的结构特点与应用场景。
