立式自动化打磨作业执行机构三维设计

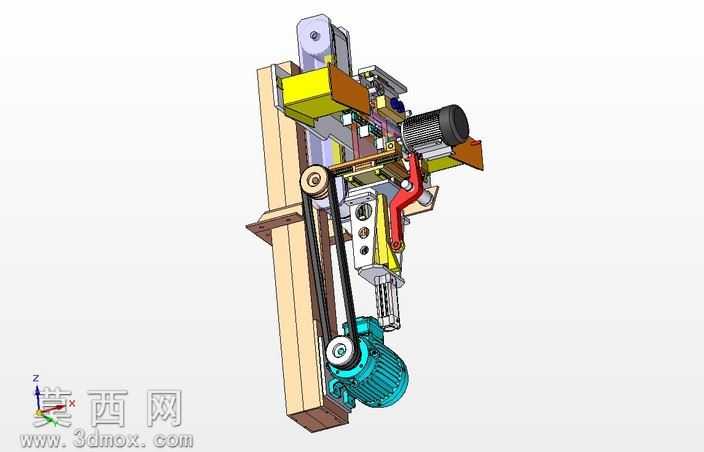

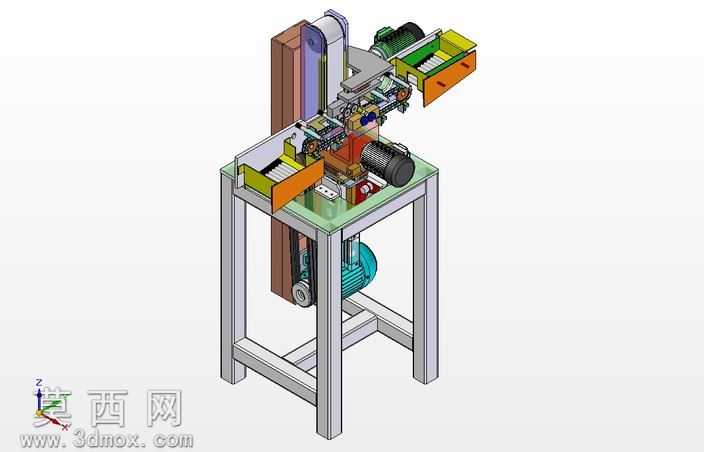

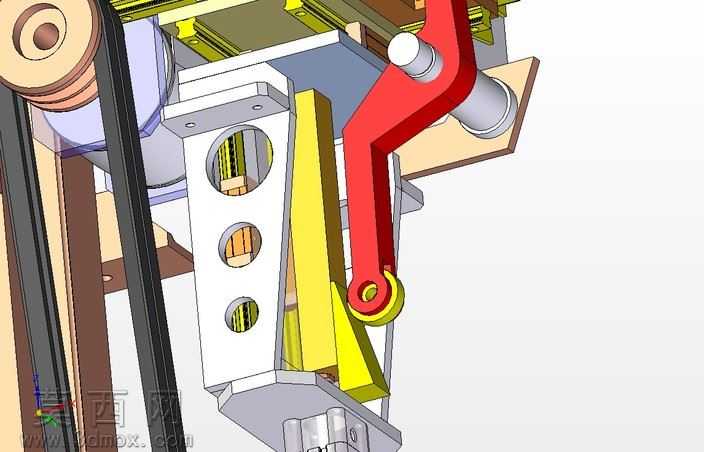

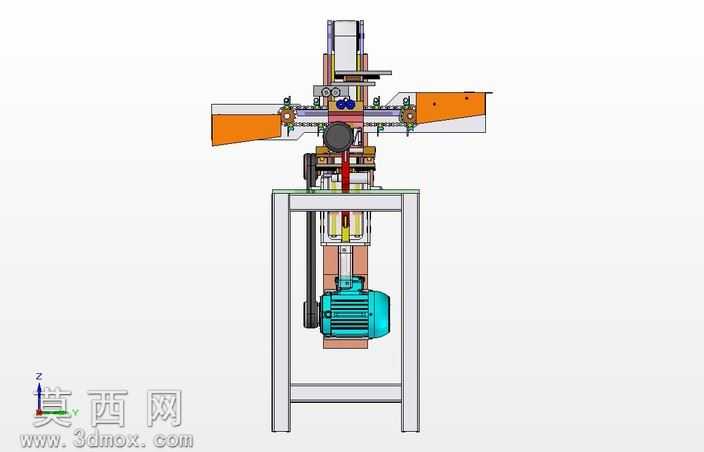

本作品为立式自动化打磨作业执行机构的三维设计成果，建模阶段严格遵循机械设计的装配逻辑与尺寸规范，先完成核心安装机架的搭建，采用型钢拼接式立式支撑结构作为整个机构的承载基础，建模时精准还原型材的截面特征与安装孔位布局，确保后续所有功能部件都能获得稳定的安装基准。动力传输部分采用带传动与齿轮传动结合的方案，建模时对带轮的轮槽弧度、同步带的齿形啮合特征、传动轴承的装配位都做了精细化还原，同时区分了主驱动电机与进给驱动电机的外观差异，主驱动电机采用青蓝色壳体材质渲染，进给调节部件采用明黄色警示色材质区分，不同功能的金属结构件分别赋予哑光钢、拉丝铝、铸铁等差异化材质属性，通过材质区分快速识别部件功能属性。打磨执行端的结构设计兼顾了作业角度调节与进给精度控制，设置了可偏转的安装支架与弹性缓冲结构，建模时还原了调节手轮、锁紧手柄、导向滑轨等细节部件，红色的管路部件采用半光泽橡塑材质渲染，清晰展示走线与管路布局。整体装配过程严格按照实际设备的装配顺序完成约束，转动副、移动副的约束设置符合真实运动逻辑，可直观演示打磨头的进给动作、传动系统的运转状态。设计思路围绕小型工件的定点打磨作业需求展开，将动力单元后置、执行端前置，优化了整体重心分布，立式安装结构可适配不同的生产线安装场景，各功能模块采用分体式装配设计，便于后续的维护与部件更换，所有外露的传动部件都预留了防护安装位，兼顾作业安全性与结构实用性，渲染阶段采用等轴测视角展示整体结构，清晰呈现各部件的位置关系与装配层次，无多余装饰性元素，完全服务于机械结构的展示与结构验证需求。
