带操作工位的多功能砂带打磨设备

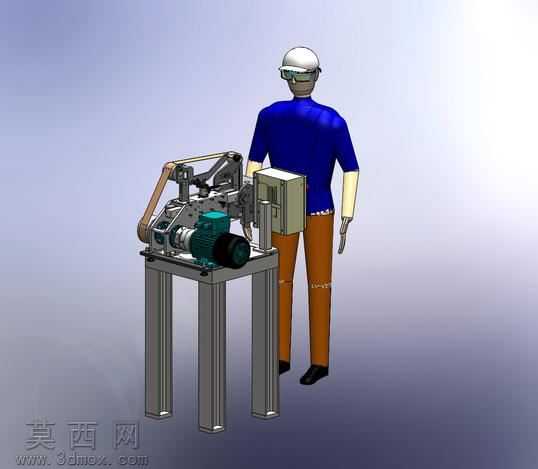

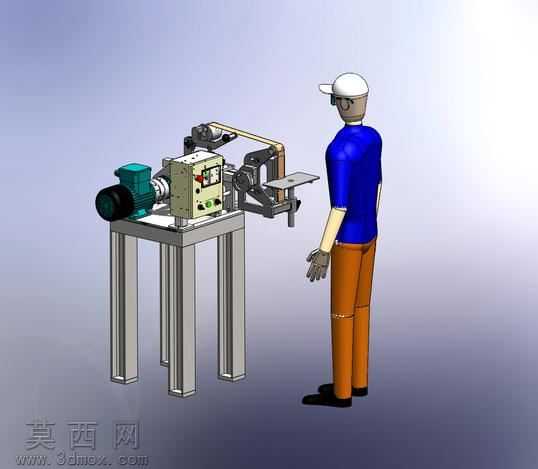

该三维模型采用SolidWorks完成全参数化建模，整体结构还原度高，完整呈现了台式多功能砂带打磨设备的全部机械结构与配套操作工位布局。建模过程中严格遵循机械设计的装配逻辑，从底部支撑机架开始搭建，机架采用标准方管型材拼接结构，建模时对型材的拼接焊缝、安装脚座的细节都做了还原，保证机架承重结构的合理性。动力端采用卧式减速电机作为动力输出源，建模时还原了电机的散热筋、接线盒、输出轴端的连接结构，电机通过螺栓固定在机架左侧的安装平台上，安装平台预留了调节腰型孔，可实现电机位置的微调以适配传动带张紧需求。设备的核心打磨执行端包含多组可切换的作业模组，分别适配砂带磨削、抛光轮抛光、砂轮打磨、千页轮精加工等多种加工场景，建模时对各模组的铰接调节结构、锁紧手柄、角度调节刻度都做了精细化还原，可直观展示不同打磨模组的切换方式与角度调节逻辑，砂带的张紧机构采用弹簧顶紧结构，建模时还原了张紧轮的轴承安装位、弹簧导向杆的细节，保证砂带运行时的张紧力稳定。设备前端设置了可调节的工件托板，托板带有角度调节与前后位移的锁紧结构，可适配不同尺寸工件的打磨支撑需求。模型配套制作了标准作业人员的人体模型，用于直观展示设备的操作高度、工位布局合理性，人体模型与设备的间距符合人机工程学的操作距离要求，可直观判断操作人员作业时的姿态舒适度。渲染阶段采用工业产品常用的冷灰调场景，金属机架赋予磨砂不锈钢材质，电机外壳赋予铸铁喷塑材质，操作按钮、手柄分别赋予红、绿、黑等对应功能色的工程塑料材质，砂带赋予粗颗粒磨砂材质，不同材质的粗糙度、反光度参数都经过调试，渲染效果可清晰区分各部件的材质属性与结构边界。整体设计围绕多场景打磨加工需求展开，通过模块化的打磨头设计，让单台设备可覆盖粗磨、精磨、抛光等多道工序，减少车间设备占地面积，机架的高度设计适配站立式作业需求，所有操作调节手柄都设置在操作人员伸手可及的范围内，符合小型金属加工工位的实用设计逻辑，模型的各部件都保留了装配约束关系，可直接用于设备结构演示、加工方案模拟、作业培训等场景。
