带挡边料斗爬坡式带式输送机三维设计

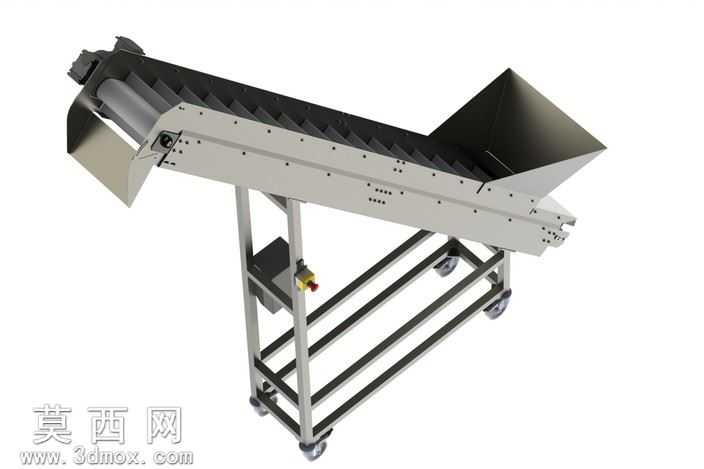

本模型为爬坡式带式输送机三维设计，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，保证各装配结构的干涉检查完全通过，可直接用于生产参考与结构优化。模型整体采用倾斜爬坡布置形式，进料端设置大容积方形接料斗，料斗采用钣金折弯焊接结构建模，边缘做圆角过渡处理避免物料卡滞，料斗与机架采用螺栓连接结构，方便后期拆装维护。输送皮带表面设置等间距分布的挡边隔板，建模时对挡边的高度、间距进行参数化设定，可根据输送物料的颗粒度、输送倾角灵活调整参数，避免爬坡输送过程中物料出现下滑回落的问题，皮带两端分别设置主动滚筒与从动张紧滚筒，滚筒表面做滚花纹理建模，增大与皮带的接触摩擦力，防止皮带运行过程中出现打滑偏移。机架部分采用工业方管焊接搭建，整体为框架式结构，建模时对方管的拼接位置做焊缝细节还原，底部设置四个带刹车的万向脚轮，脚轮与机架采用螺栓连接结构，方便设备整体移动与工位固定，机架侧面预留电机安装位，内置减速电机与传动结构，电机安装板做腰型孔设计，可实现皮带张紧度的调节。设备出料端设置倾斜导料溜槽，溜槽采用折弯钣金结构建模，可将输送至顶端的物料顺畅引导至下一工序设备。渲染阶段对不同部件赋予对应材质，机架、料斗、溜槽等金属结构件赋予不锈钢哑光金属材质，还原钣金加工后的表面质感，皮带赋予黑色橡胶材质，添加细微的表面纹理提升真实感，脚轮赋予橡胶与金属组合材质，电机部分做烤漆与金属散热片的材质区分，整体渲染效果清晰展现设备的结构组成与装配关系。设计过程中充分考虑设备的实用性，整体结构紧凑，移动灵活，可适配不同的物料输送场景，挡边皮带的设计可满足颗粒状、小块状物料的大倾角输送需求，避免物料洒落，模块化的结构设计方便后期对易损部件进行更换维护，各连接位置的标准件均采用国标件建模，可直接导出对应的工程图纸用于生产加工。
