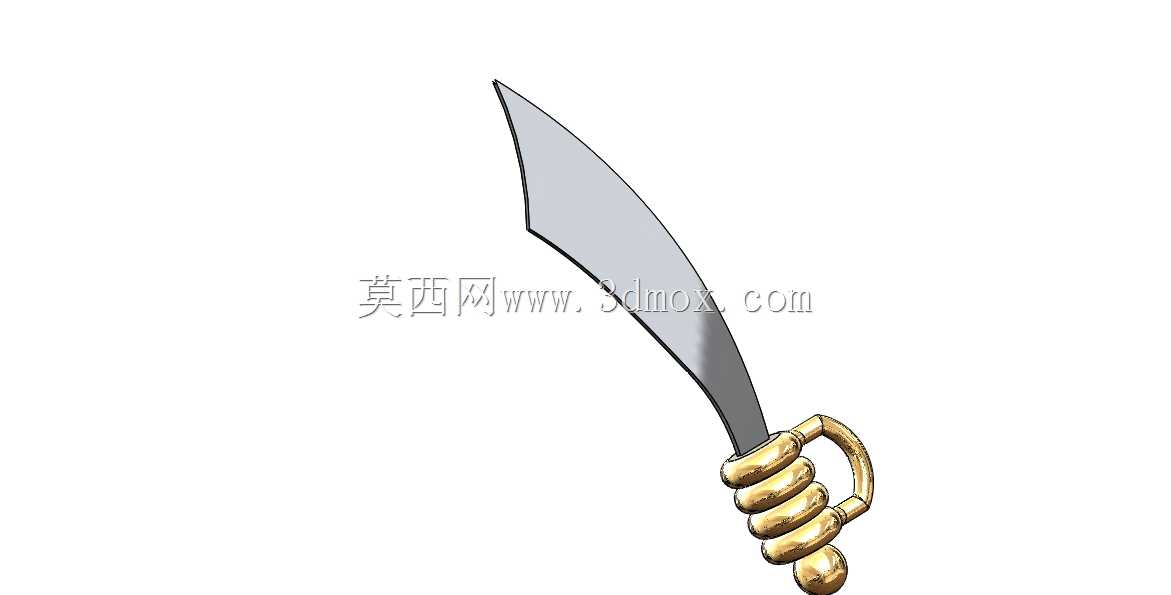

仿古护手式弯刀兵器三维结构设计

　　从功能特性上拆解，整个结构分为刀身、护手、握柄三个核心部分，刀身采用渐薄式刃口设计，从刀背到刃口的厚度均匀过渡，靠近刀尖的位置做了收窄处理，既保证了刀身整体的结构强度，避免劈砍时出现刃口崩裂、刀身弯折的问题，又能降低刀尖部位的重量，让整刀的重心落在护手前方3-5cm的位置，握持时不会出现头重脚轻的操控滞后感，连续挥砍动作下的手腕负荷更小。D型护手采用和握柄一体化的包裹式设计，护手的环形结构刚好能容纳成年人四指握持的空间，指节位置做了凸起的加强筋结构，格挡时外力会通过凸起结构直接传递到刀身，不会直接挤压握持的手指，同时护手和刀身的连接位置做了圆弧过渡，没有应力集中的直角结构，承受侧向冲击力时不会出现连接部位断裂的问题。本次呈现的带D型护手弯刀结构，在冷兵器复刻、影视道具制作、文创展品开发领域有明确的应用场景，区别于量产的工艺装饰刀剑，该结构完全按照实战类弯刀的力学逻辑完成建模，可直接用于3D打印样件验证、数控加工开模、文创展品打样等环节。从实际用途来看，这类带一体式护手的弯刀，最初的设计定位是近身劈砍类器械，护手结构可在格挡动作中有效阻挡对方兵刃滑向握持部位，同时弯曲的刀身弧度适配骑兵挥砍时的运动轨迹，能在劈砍接触瞬间形成更大的切割行程，相比直刃刀剑，劈砍时的动能传递效率更高，对硬质目标的破坏性更强。

　　握柄部分采用符合人体工学的指槽设计，每一道指槽的弧度都匹配手指自然弯曲的形态，握持时手掌和握柄的接触面积更大，挥砍时不会因为手心出汗出现打滑脱手的情况，握柄尾部做了轻微的凸起限位，即使在大力劈砍的惯性作用下，手也不会从握柄尾部滑出。设计思路上，没有刻意追求夸张的装饰性造型，所有结构都围绕实战使用的可靠性展开，刀身的弧度经过反复调整，既保留了传统弯刀的劈砍优势，又避免了弧度过大导致刺击时精准度不足的问题，刀身的厚度从靠近护手位置的8mm均匀过渡到刀尖位置的2mm，刀背的平直段长度占整刀长度的三分之二，可在必要时作为钝击部位使用，应对无护甲目标时不需要动用刃口就能完成制服动作。

　　外形尺寸方面，整刀总长度控制在75cm左右，其中刀身长度60cm，握柄长度15cm，刀身最宽位置为4cm，位于靠近护手的刀根位置，D型护手的外轮廓直径为12cm，不会因为护手过大影响拔刀速度，也不会因为护手过小失去防护作用。安装边界上，刀身和握柄的连接采用隐藏式榫卯结构，刀根位置的榫头插入握柄内部的深度达到10cm，配合横向的固定销完成锁紧，不需要额外的装饰性固件就能保证连接强度，整个结构没有多余的外凸部件，入鞘时不会出现卡顿，可适配标准的皮质或木质刀鞘安装，刀鞘的挂耳安装位置预留了通用的安装孔位，可兼容不同类型的腰带挂扣，满足不同场景的佩戴需求。

　　从建模细节来看，所有曲面都做了G2连续处理，刀身的曲面过渡自然，没有建模过程中常见的折痕、凹凸不平的问题，刃口的倒角均匀一致，可直接导入渲染软件生成写实的展示效果，也可直接导入CAM软件生成加工刀路，不需要额外的曲面修复工作，对于需要制作实体样件的从业者来说，可大幅缩短前期的模型调整时间。结构验证层面，按照常规钢材的力学性能做了静力学仿真模拟，在刀身中部施加1500N的侧向冲击力时，最大应力出现在刀根和护手的连接位置，应力值远低于常规钢材的屈服强度，正常使用情况下不会出现塑性变形，刃口部位的硬度匹配区域做了厚度预留，后续热处理时可针对刃口部位做局部淬火，保证刃口硬度的同时，刀芯部位保持足够的韧性，不会出现劈砍硬物时刀身断裂的问题。
