农用拖拉机离合器壳体结构设计

　　在农用动力机械的传动系统布局中，离合器壳体承担着衔接动力输出端与传动箱输入端的核心作用，是动力传递路径上的关键承载防护构件。不同于通用工业传动设备的壳体设计，拖拉机作业场景涵盖泥泞耕地、硬质土路、坡地作业等复杂工况，作业过程中壳体需要承受传动系统带来的持续振动、田间飞石的冲击，以及泥水、秸秆碎屑的侵蚀，因此在结构设计上需要兼顾承载强度、安装适配性与防护密封性。

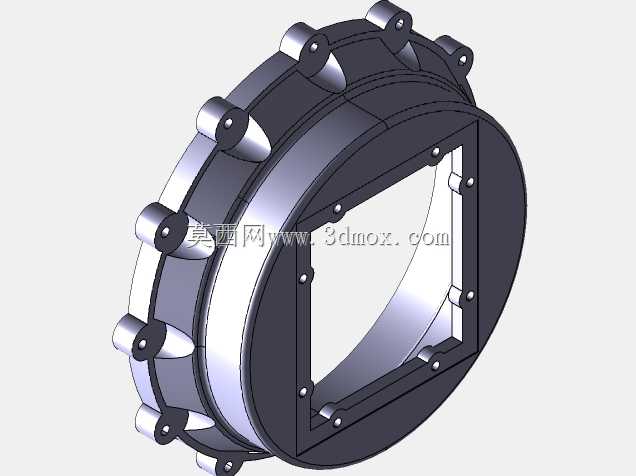

　　从实际装配逻辑来看，该壳体的圆形主体结构完全匹配离合器总成的回转轮廓，内部预留的空腔可以完整容纳离合器压盘、摩擦片、分离轴承等核心组件，避免外露部件被田间杂物卡滞，同时隔绝外部泥水侵入摩擦副表面，防止摩擦片出现打滑、异常磨损的问题。壳体周向均匀布置的带孔凸耳，是与发动机飞轮壳端面对接的安装点位，凸耳位置经过同轴度校核，装配后可以保证离合器输入轴与发动机曲轴保持同轴，避免轴系偏载带来的轴承早期磨损、传动抖动问题。每个凸耳都做了局部加厚处理，螺栓孔周边设计了加强筋结构，能够承受螺栓预紧力带来的局部压应力，避免长期振动下安装孔出现开裂、滑牙问题。

　　壳体侧面开设的方形开口，是为离合器操纵机构预留的安装与调整通道，日常维护时不需要完全拆解壳体，即可通过该开口检查摩擦片磨损量、调整分离杠杆间隙，大幅降低农机的田间维护难度。开口周边设计了一圈带螺栓孔的安装法兰，用于装配密封盖板，法兰面的平面度公差控制在0.1mm以内，装配密封垫后可以有效阻挡外部灰尘、泥水进入壳体内部，同时防止壳体内的润滑脂溢出污染摩擦片。方形开口的位置经过操纵行程校核，保证分离拨叉的运动轨迹不会与壳体壁面发生干涉，拨叉摆动的全行程范围内都有足够的活动间隙。

　　从安装边界尺寸来看，壳体的轴向长度需要匹配发动机飞轮壳与传动箱输入端面的间距，周向最大外径不能超出拖拉机底盘的安装框架，避免与底盘纵梁、转向拉杆等周边部件发生运动干涉。壳体的壁厚根据不同区域的受力情况做了差异化设计：安装凸耳、法兰对接区域壁厚设置为6mm，承受主要的安装载荷与冲击载荷；非承载的弧形侧壁壁厚设置为4mm，在保证整体刚性的前提下尽可能降低铸件重量，减少整机的非簧载质量。壳体内部还设计了多处轴向定位凸台，用于离合器分离轴承座的导向安装，凸台的内孔尺寸与导向轴采用间隙配合，保证分离轴承可以沿轴向顺畅滑动，不会出现卡滞导致离合器分离不彻底的问题。

　　在结构设计的细节处理上，壳体所有的转角位置都做了圆角过渡，避免铸造过程中出现应力集中导致的铸件裂纹，同时减少应力集中带来的疲劳损坏风险。壳体底部预留了排污螺孔，长期作业后渗入壳体内的少量积水、油污可以通过螺孔排出，避免内部积液锈蚀离合器部件。周向凸耳的螺栓孔采用了锪平处理，保证螺栓安装时端面贴合紧密，不会出现螺栓偏斜导致的预紧力不足问题。整个壳体的结构完全适配干式离合器的装配需求，不需要额外加装防护套即可满足田间作业的防护要求，装配后可以与发动机、传动箱形成刚性的整体承载结构，提升整个传动系统的刚性，减少动力传递过程中的形变损耗。
