带Z型安装支架的操纵转向盘结构设计

　　该转向操纵构件主要应用于小型工业作业车辆、农用作业机械、场内转运设备的驾驶操控区域，作为操作人员向设备传递转向指令的直接交互部件，承担着将人手的圆周转动动作转化为转向传动机构输入扭矩的核心作用，区别于乘用车辆的大尺寸转向盘，该结构适配作业空间紧凑、转向操作行程较短的设备场景，安装位置通常设置在驾驶位正前方的操控台架预留位，操作人员保持坐姿时小臂自然前伸即可握持轮缘完成操作，无需大幅挪动上半身姿态，适配长时间作业下的低疲劳操控需求。

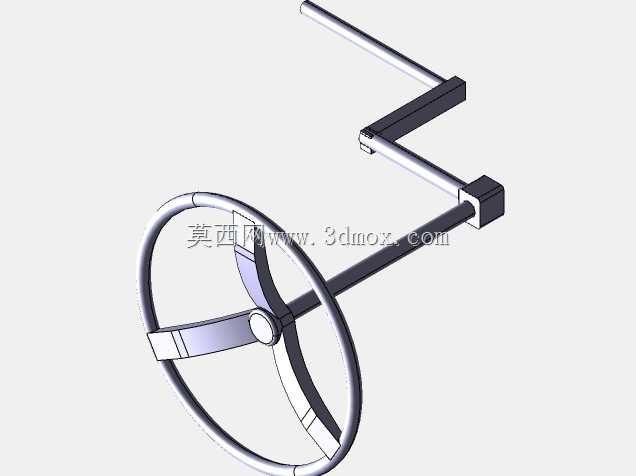

　　从功能特性来看，该转向盘采用三辐条轮缘结构，轮缘截面为适配人手握持的圆弧过渡造型，表面无额外防滑凸纹设计，依靠金属结构本身的加工粗糙度提供足够握持摩擦力，三辐条采用等夹角120度布局，既保证了轮缘受周向握持力时的结构刚度，避免大扭矩输入下轮缘出现椭圆形变，也为辐条与中心转轴的连接提供了均匀的受力传递路径，中心位置设置有与转向输入轴配合的圆柱形连接座，连接座内预留有键槽安装位，可通过平键实现与转轴的周向固定，传递转动扭矩时不会出现相对打滑的问题。

　　配套的Z型安装支架是该结构的重要组成部分，支架采用等截面矩形金属型材弯折成型，两段平行的安装臂分别对应转向盘侧与设备机架侧的安装接口，靠近转向盘的一端设置有方形安装座，可通过螺栓紧固件与转向盘的中心转轴支座完成固定，支架的弯折段做了直角过渡处理，弯折处无额外加强筋结构，依靠型材本身的壁厚满足支撑刚度要求，可承受转向操作时传递过来的径向与轴向复合载荷，不会出现支架晃动导致的转向虚位问题。

　　设计过程中优先考虑了安装边界的适配性，转向盘轮缘的外径尺寸控制在适配单人单手握持或双手交替操作的区间，不会因为轮径过大占用过多驾驶舱前部空间，也不会因为轮径过小导致转向操作需要施加过大的手动力矩；Z型支架的两段臂长经过匹配设计，可让转向盘的安装位置相对于机架安装面形成固定的高度与水平距离偏移，适配操控台与驾驶位之间的固定间距，安装时仅需将支架末端的方形固定座通过螺栓锁紧在设备机架的预留安装平面上，即可完成整个转向操纵组件的固定，无需额外设计复杂的调节机构，降低了整机的装配复杂度。

　　结构细节上，轮缘与辐条采用一体化连接设计，各连接处均做了圆角过渡处理，避免应力集中导致的结构断裂问题，辐条的截面尺寸从中心连接座向轮缘方向逐渐收窄，在保证整体强度的前提下尽可能降低构件自身重量，减少转动时的转动惯量，让转向操作的手感更加跟手，不会出现沉重的拖拽感；支架上的所有安装孔位均采用通孔设计，装配时可从外侧直接穿入螺栓完成紧固，后期维护拆卸时无需拆解周边其他构件，即可单独将转向盘组件拆下检修。

　　实际应用中，该结构可直接适配采用机械转向传动路径的作业设备，转向盘的转动通过中心转轴输出后，可连接万向节、转向拉杆等后续传动部件，最终带动设备的转向轮完成角度偏转，整个构件的受力路径清晰，所有传力部位均采用刚性金属结构，无弹性缓冲部件，转向动作的传递延迟极低，操作人员可通过手部的反馈直接感知转向轮的受力状态，在场地狭窄、需要频繁小角度修正转向路径的作业场景下，能够精准控制转向幅度，避免出现转向过度或者转向不足的问题。

　　在安装边界的校核上，该结构的整体外轮廓在转动过程中，轮缘的最大回转半径不会超出支架的侧向投影范围，安装时只要保证机架安装面周边预留出对应轮缘回转的空间，即可避免转向过程中轮缘与周边操控杆件、仪表台部件发生运动干涉；支架的Z型弯折高度经过优化，既能够让转向盘的高度适配操作人员坐姿下的肘部高度，也不会因为支架过高导致整体支撑刚度下降，在承受操作人员突然施加的大扭矩转向力时，支架的形变量控制在极小范围内，不会出现明显的弹性形变影响转向操控精度。
