带提手分层密封便携储水塑料容器结构设计

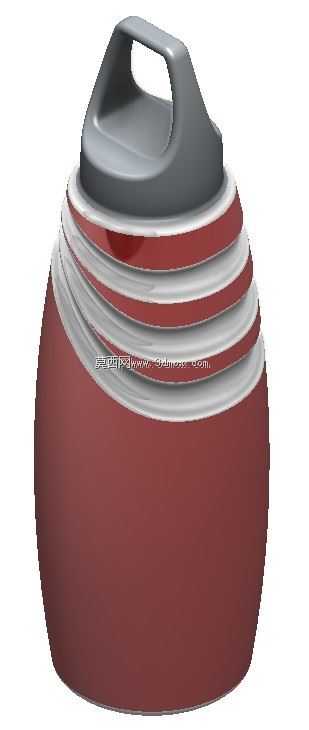

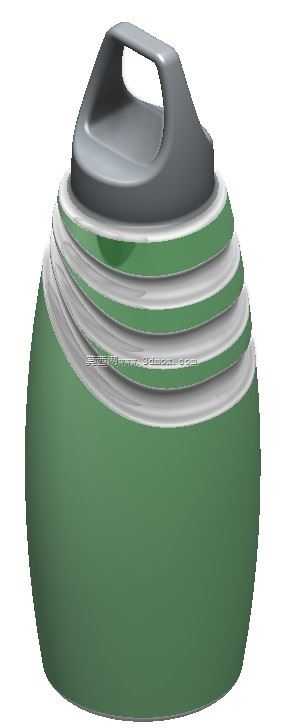

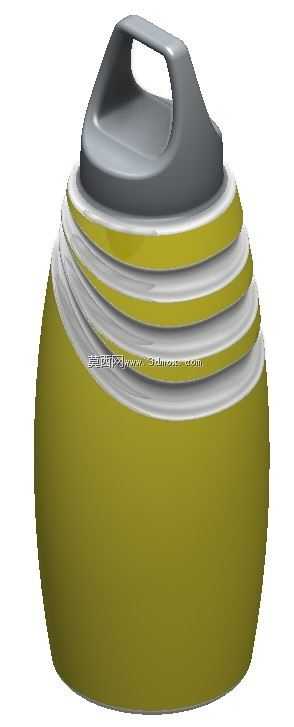

　　这款带提手的鼓形塑料储水容器，核心适配户外短途出行、工位日常饮水、露营临时储液等多场景使用需求，设计阶段优先考量了手持携带的受力合理性与多层密封的防漏性能，整体造型摒弃了传统直筒水瓶的规整形态，采用下宽上窄的鼓式腔体结构，底部做了3mm宽度的平底支撑边，放置时接触面积更大，即便在略有倾斜的户外露营桌、工位隔板台面也能保持稳定，不会轻易倾倒。提手部分采用与瓶盖一体化的嵌入式结构，提手内侧做了贴合指关节弧度的内凹处理，握持时受力均匀，装满液体后单手提携不会出现勒手的情况，提手与瓶盖的连接位置做了2.5mm厚度的加强筋过渡，反复提拉不会出现连接位断裂的问题。

　　瓶身的分层环状结构并非单纯的装饰设计，每一圈凸起的环筋都对应内部腔体的加强位置，当容器装满温度略高的液体时，环筋可以抵消塑料壳体受热产生的形变应力，避免瓶身鼓胀变形，同时多层环筋也能在容器意外滚落时起到缓冲作用，减少壳体直接磕碰硬物产生的破损概率。密封结构采用多道螺纹配合硅胶圈的设计，瓶盖与瓶口的啮合螺纹做了3圈完整配合，螺纹牙型采用梯形截面，锁紧时的密封压力分布更均匀，倒置或者剧烈晃动时不会出现液体渗漏的情况，瓶口内径做了45mm的宽口设计，既可以直接倾倒液体，也能方便放入冰块、果干等冲泡物料，日常清洗时手部可以直接伸入腔体内部，无清洁死角。

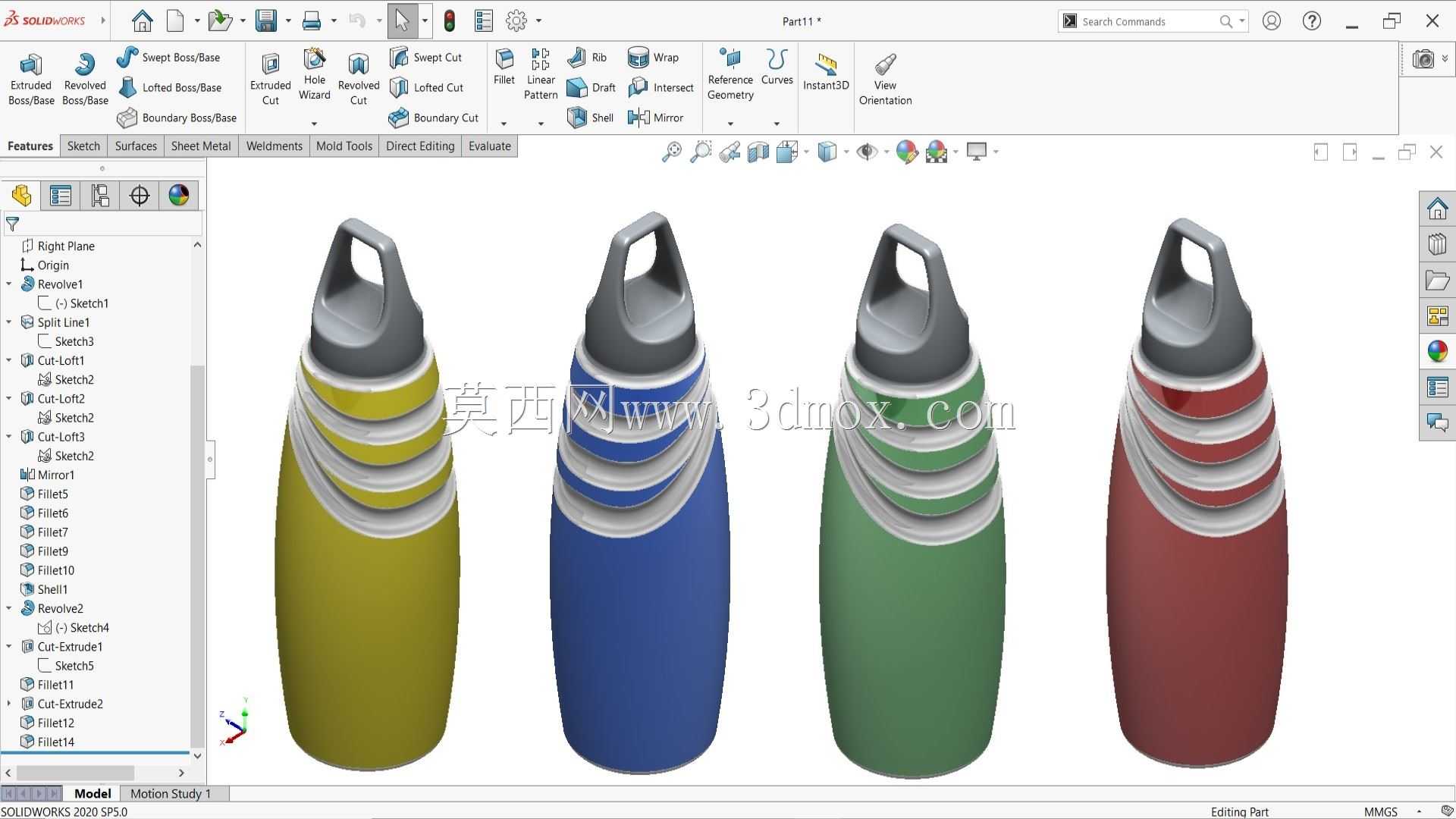

　　设计过程中针对塑料注塑成型的工艺特性做了多处优化，所有壳体转角位置都做了R2以上的圆角过渡，避免注塑时出现应力集中导致的开裂问题，瓶身壁厚控制在1.8mm-2.2mm之间，既保证了壳体的结构强度，也能控制材料用量降低成型成本，提手位置的壁厚做了渐变处理，与瓶盖连接位置厚度最大，向提手中部逐步减薄，避免注塑时出现缩痕影响外观与结构强度。容器的整体高度控制在180mm左右，最大直径位置在瓶身中部约160mm，常规的车载杯架、工位侧袋都可以放置，不会因为尺寸过大出现无法收纳的问题，底部支撑边的直径控制在120mm，放置时占用的台面面积更小，适配更多狭小的放置场景。

　　针对不同使用场景的需求，瓶身的分层环筋位置还预留了标识粘贴区域，可以根据使用需求粘贴容量刻度、内容物标识等内容，不会因为环筋的凹凸导致标识粘贴不平整。瓶盖顶部的提手做了镂空设计，除了手提之外，还可以穿过挂绳将容器挂在背包外侧、露营支架上，解放双手适配更多户外使用场景。密封硅胶圈采用可拆卸设计，长期使用后可以直接取出清洗更换，避免密封圈藏污纳垢影响使用卫生，螺纹位置做了钝化处理，旋转瓶盖时不会出现划手的问题，日常开合操作顺滑无卡顿。在结构验证阶段，针对容器的抗跌落性能做了对应优化，装满常温液体的状态下从1.2米高度自由跌落至水泥地面，瓶身的环筋结构可以吸收大部分冲击能量，不会出现开裂渗漏的问题，提手位置在承受5倍满装重量的拉力测试下，连接位无变形、无断裂，满足日常使用的强度需求。
