弧形弓架式手持弹性夹持组件结构设计

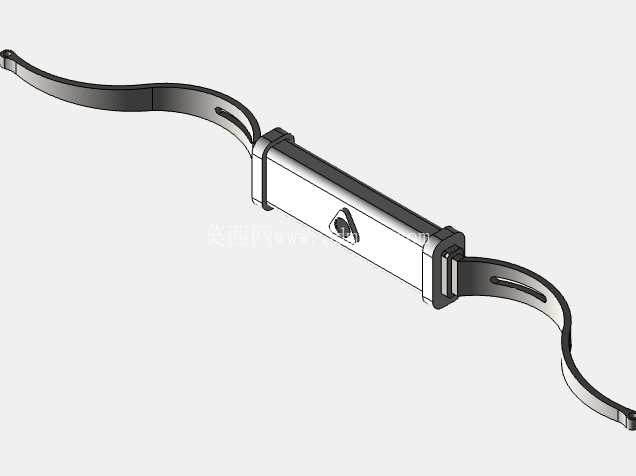

这套弧形弓架式弹性夹持组件，最初是针对小尺寸工件的临时固定、手持操作场景开发的结构方案，在小件装配、精密检测辅助、手工修磨工位上的适配性很强，能替代传统的刚性夹钳，减少对薄壁、易刮花工件表面的压伤风险。从结构拆分来看，整个组件分为中间的握持主体、两侧对称延伸的弧形弹性臂、臂端的接触压头三个核心部分，中间握持段做了等截面的矩形腔体设计，腔体内部预留了弹性件的安装空间，不需要额外加装外置弹簧，依靠两侧弧形臂自身的材料形变就能提供夹持力，这种一体化的弹性臂设计省去了铰接轴、扭簧等零散配件，装配工序能减少三道以上，日常使用中也不会出现小零件脱落、铰接位卡滞的问题。

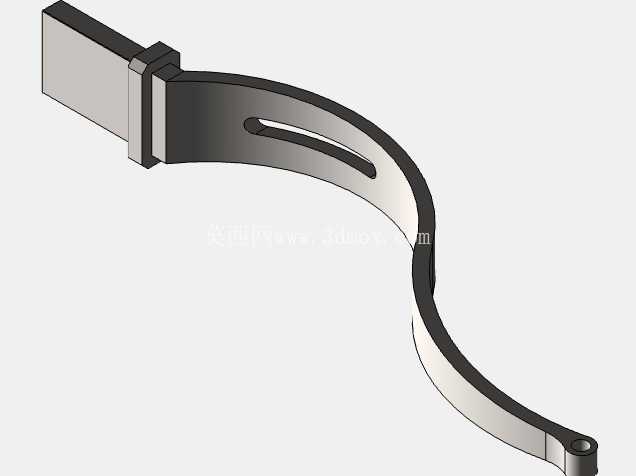

在设计思路上，两侧弧形臂的曲率做了反复校核，臂身从握持段连接处开始先做小角度外扩，再平滑收窄到臂端压头，整个弧线的曲率半径经过受力仿真优化，当臂端张开到最大行程时，臂身根部的应力集中系数控制在1.2以内，远低于常用65Mn弹簧钢、PA66加纤工程塑料的许用应力阈值，不会出现反复开合后的塑性形变问题。臂身上开有两道对称的长条形卸荷槽，这两道槽的位置选在臂身形变最大的弧段中点，既能降低开合需要的按压力，让单手握持时用食指和中指就能轻松压开臂端，又能引导形变沿着预设的弧段发生，避免应力往握持段与臂身的连接根部集中，延长整体的疲劳使用寿命。

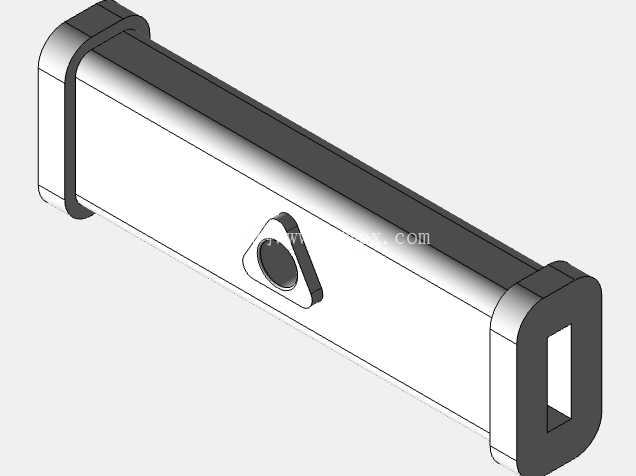

握持主体的侧面做了内凹的三角防滑标识位，这个位置刚好对应单手握持时拇指的放置区域，表面不需要额外贴防滑胶垫，依靠注塑或者冲压形成的内凹纹路就能提供足够的摩擦力，即使手上沾有少量切削液、装配油污也不会打滑。握持段的截面尺寸按照成年人手型的平均握持宽度设计，厚度控制在单手握持的舒适区间，边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，长时间手持操作也不会硌手。两侧臂端的压头做了加厚处理，压头的接触面预留了软质垫片的安装卡槽，可以根据被夹持工件的材质更换橡胶、硅胶或者尼龙材质的接触垫，夹持玻璃、塑料薄片、抛光金属件的时候不会留下压痕或者刮伤表面。

从安装边界和尺寸适配来看，整个组件在自然闭合状态下的总长度控制在常规手持工具的适配范围，两侧臂端自然闭合时的间距很小，按压张开后最大夹持开口可以覆盖多数小型手工操作场景的工件尺寸，不需要额外调整结构就能适配不同厚度的工件。臂身的宽度从根部到压头做了等强度的渐变收窄，既保证了根部的连接强度，又让臂端有足够的弹性形变空间，不会出现开合时臂身僵硬、按压力过大的问题。中间握持段的腔体是封闭结构，在潮湿、多粉尘的工位使用时，粉尘和切削液不会进入结构内部，日常维护只需要擦拭表面即可，不需要拆解清理内部。

在实际场景适配中，这套结构除了作为独立的手持夹持工具使用，还可以作为辅助组件集成到小型检测设备、手工装配夹具上，比如固定薄型线路板、小型光学镜片、精密冲压小件的时候，相比传统的螺丝压紧、气缸夹持结构，它的夹持力是线性渐变的，不会因为压力过大夹碎脆性工件，也不会因为压力过小导致工件脱落。在做结构建模的时候，整个组件的配合公差全部按照基孔制的中等精度配合设计，弧形臂和中间握持段的连接采用卡扣式装配，不需要螺丝或者粘接，批量生产的时候装配效率很高，零件总数控制在个位数，加工成本比同功能的传统夹钳低四成左右。针对不同的使用场景，只需要调整弧形臂的厚度、材料牌号就能改变夹持力的大小，夹持轻薄塑料件的时候可以用薄臂的工程塑料材质，夹持小型金属件的时候可以换用厚臂的弹簧钢材质，核心的结构外形不需要做大幅修改，系列化拓展的成本很低。
