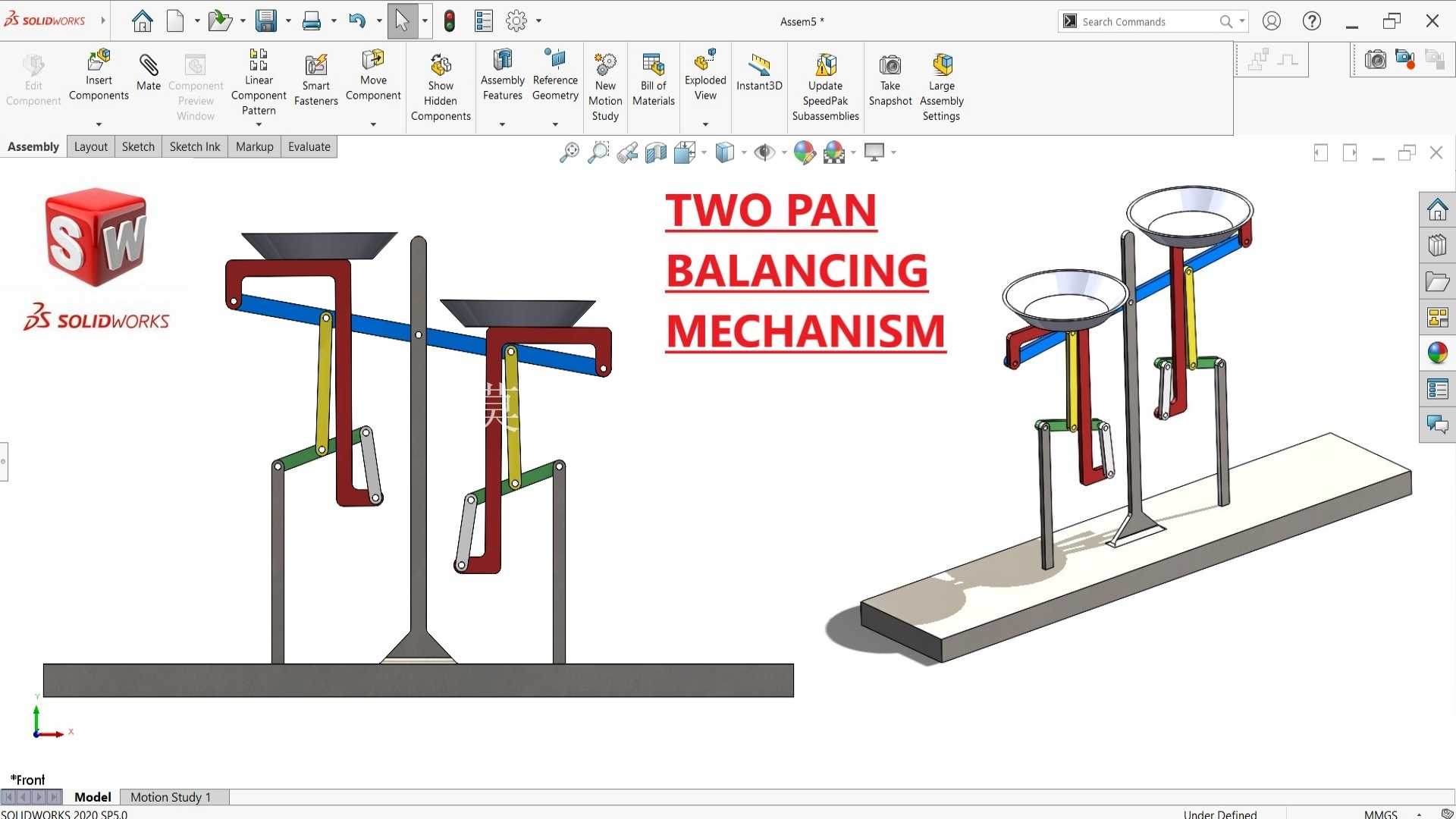

双盘平衡配重连杆机构结构设计

这套双盘平衡配重机构，核心依托平行连杆铰接传动逻辑实现两端托盘的水平同步升降，日常多应用在教学演示教具、小型精密物料配比称重、实验室小剂量样品分装工位，也可作为基础机械原理展示装置嵌入职业院校的机械实训台架，帮助学习者理解连杆传动的等距同步特性。

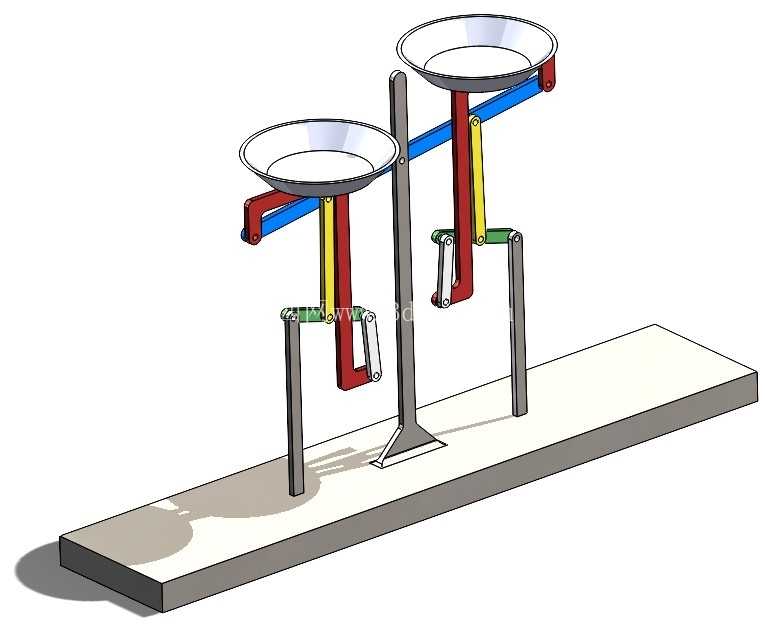

从实际功能落地角度看，机构摒弃了传统天平单一中心支点的结构形式，在中心立柱两侧分别设置独立的竖向导向支撑柱，每侧托盘下方都通过两组平行铰接连杆与中心横梁连接，横梁跨接在中心立柱的顶部铰接座上，同时每侧连杆组下方都配置了可微调的配重块挂接位，当单侧托盘放置重物出现下沉动作时，同侧连杆会带动横梁绕中心支点偏转，另一侧连杆同步抬升对应托盘，过程中两组平行连杆始终约束托盘保持水平状态，不会出现托盘倾斜导致物料滑落的问题，相比传统单支点天平，这种结构的抗偏载能力更强，即使重物放置在托盘边缘位置，也不会因为偏心力矩导致机构卡滞，称重过程的顺畅度更优。

设计阶段首先要明确安装边界，整套机构的底座采用平直矩形板式结构，长度方向预留足够的支撑跨距，避免两端加载后出现整机倾翻的风险，底座上的三个立柱安装位分别对应左侧导向柱、中心支撑柱、右侧导向柱，三个安装位的同轴度、平面度公差需要控制在合理范围内，否则会导致连杆运动时出现别劲卡涩。中心支撑柱的高度决定了托盘的最大升降行程，设计时需要结合实际使用场景的操作高度确定，常规桌面使用场景下，托盘上平面距离底座的高度控制在200-250mm区间即可满足手部操作的舒适需求，两侧导向柱的高度略低于中心支撑柱，为横梁的偏转预留足够的活动余量，不会出现横梁运动到极限位置时与导向柱发生干涉的问题。

连杆的铰接点全部采用小间隙销轴配合，每个铰接位置都预留了润滑脂存储槽，长期往复运动时可以减少铰接副的磨损，延长机构的无故障使用周期。两侧托盘采用浅盘式敞口结构，盘边设置小高度翻边，既可以防止放置的圆形物料滚落，也不会因为翻边过高影响小件物料的取放操作，托盘与下方连杆支架的连接采用快拆式卡扣结构，日常清洁或者更换不同规格托盘时不需要拆卸整个连杆组，维护效率更高。

配重调节结构设计在每侧连杆组的下延伸臂上，预留了多个等距的配重块挂接孔位，可以根据实际使用的称重范围，搭配不同重量的配重块调整机构的初始平衡状态，也可以通过改变配重块的挂接位置，微调机构的平衡灵敏度，满足不同精度等级的称重需求。整套机构的运动部件没有复杂的齿轮、弹簧等易损件，所有受力部件都采用直杆式结构，加工工艺性好，普通的铣削、钻孔工序即可完成所有零件的加工，不需要特殊的定制工装，制造成本可控，适合小批量生产制作。

在实际安装调试过程中，需要先将底座调至水平状态，再依次固定三个立柱，随后组装横梁与两侧的平行连杆组，组装时要保证两侧连杆的长度尺寸完全一致，否则会出现两端托盘初始高度不平、运动过程中托盘倾斜的问题，铰接销轴的紧固力度要适中，既要保证连杆可以灵活转动，也不能出现销轴松脱导致的机构散架问题。初始平衡调试时，先不放置任何重物，调整两侧配重块的位置，直到横梁处于水平状态、两侧托盘高度一致，此时再放置标准砝码验证两端的称重同步性，若出现单侧下沉滞后的问题，可以微调对应侧铰接点的配合间隙，或者适当调整配重块的位置补偿加工误差带来的力矩差。

这套结构除了直接作为称重装置使用外，还可以拓展改造为物料分拣工位的等重分料机构，在两侧托盘下方加装位置传感器，当两端物料重量差达到设定阈值时触发分拣动作，相比电子称重装置，这种纯机械结构的抗干扰能力更强，在粉尘、潮湿的恶劣工业工况下也能稳定运行，不会出现电子元件受潮、受粉尘影响失效的问题，适配更多复杂的生产现场环境。
