传统弓形木弓三维结构设计

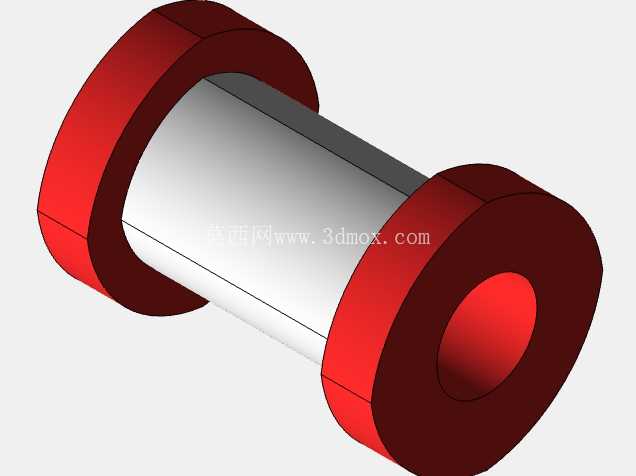

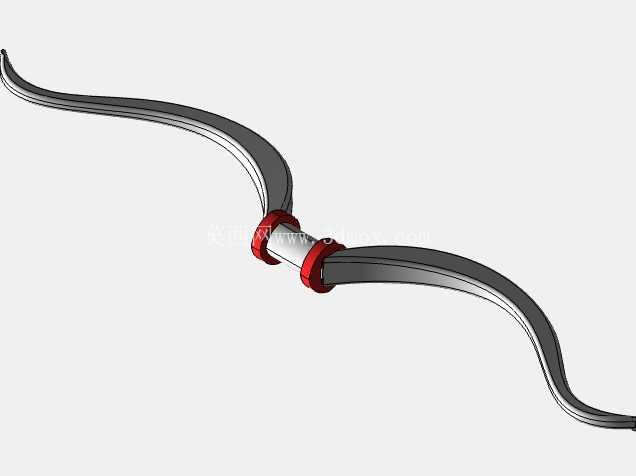

这款木弓结构采用对称双弯弧造型设计，整体沿中心握把段呈完全镜像分布，弓臂从握把位置向两端平滑延伸，曲率沿臂长方向渐变过渡，靠近握把段曲率半径较大，向两端梢部延伸过程中曲率逐步收窄，形成符合弹性力学分布的流线型轮廓，能够在受力时让应力沿弓臂长度方向均匀扩散，避免局部应力集中导致的结构失效。握把段位于弓体几何中心位置，采用等径圆柱段设计，表面设置两道环形限位凸台，凸台与弓臂衔接处做了R角过渡处理，既能够限定握持位置，避免使用过程中手部沿弓臂滑移，也能强化握把与弓臂衔接位置的结构强度，抵消弓臂形变时传递到衔接处的剪切应力。

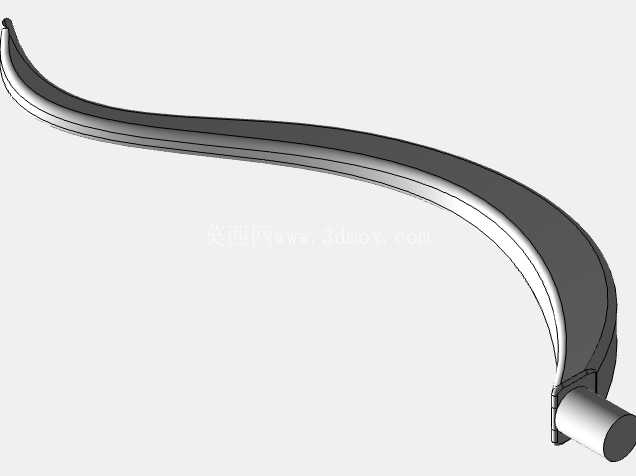

从实际应用场景来看，这类弓体结构既可以作为传统体育竞技、休闲射箭运动的器材原型，也可作为文创展品、影视道具的结构设计参考，部分同类型弯弧弹性结构还可拓展应用到弹性夹具、柔性支撑构件的设计中，其对称弯弧的受力分布逻辑，对各类需要存储弹性势能的杆状构件设计都有参考价值。弓臂截面采用渐变式扁弧设计，靠近握把位置的截面厚度更大，向两端梢部逐步减薄，这种变截面设计能够匹配弓臂不同位置的受力弯矩——握把附近的弓臂段在开弓时承受的弯矩最大，更大的截面厚度可以提供足够的结构刚度，避免过度形变，而靠近梢部的段弯矩更小，减薄截面可以提升弹性形变能力，让弓体在拉满状态下能存储更多弹性势能，同时整体重量控制在合理区间。

设计过程中需要重点把控弓臂的曲率连续性，整条弓臂的轮廓线需要保证G2连续，避免出现曲率突变的折角，否则在受力时突变位置会出现应力集中，长期反复形变下容易出现断裂风险。握把段的环形凸台高度控制在2mm左右，既能够起到限位作用，又不会因为凸台过高导致握持时出现硌手的问题，凸台与弓臂的衔接R角不小于3mm，保证应力能够平滑传递。弓体两端的梢部位置设计有平行于弓体对称面的窄缝结构，用于固定弓弦，窄缝的深度需要匹配弓弦的绳径，同时梢部末端做了圆弧收边处理，避免尖锐边角割伤弓弦，提升弓弦的使用寿命。

安装边界方面，这款弓体为一体化对称结构，不需要额外的拼接组装件，整体外轮廓的最大宽度沿弓臂弯弧的最外侧点测量，最大厚度出现在握把位置，两端梢部的弦挂点间距为弓体的有效弦长安装尺寸，弓弦安装后需要保证弦线与弓体的对称面完全重合，避免开弓时出现侧向分力导致弓体扭曲。在建模过程中，需要先绘制弓体的中心对称平面轮廓线，通过曲率梳工具反复调整轮廓线的曲率分布，确保各段曲率过渡平滑，之后以轮廓线为路径，沿路径方向绘制渐变截面进行扫掠成型，握把位置的环形凸台采用旋转凸台特征生成，最后对所有边角位置做倒圆角处理，完成整体结构的建模。这类弯弧弹性构件的设计核心在于让结构的形变能力与受力分布完全匹配，既不能因为刚度过大导致弹性不足，也不能因为刚度过小导致形变量超出材料的弹性极限，对称结构的设计也能保证两侧弓臂的形变同步，让撒放时的受力更加均衡，提升使用过程中的稳定性。
