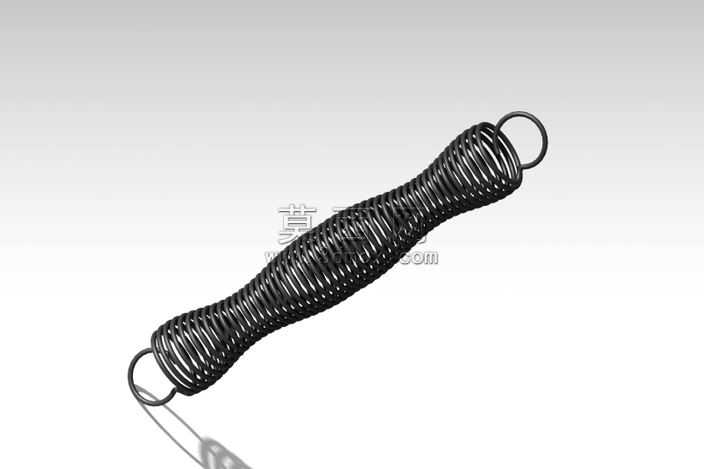

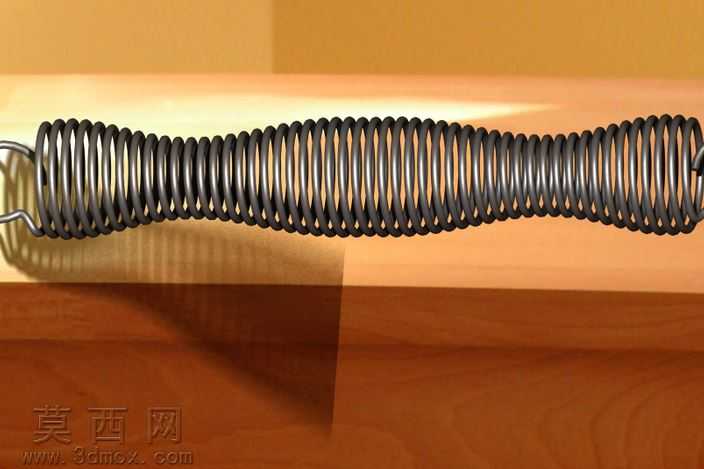

两端带挂环异形腰鼓拉伸弹簧三维模型

本模型为两端带挂环的异形腰鼓型拉伸弹簧，建模过程依托CATIA V5平台完成，整体采用参数化建模思路搭建，首先通过草图绘制弹簧中径的变化轮廓，区别于常规圆柱螺旋弹簧的等径结构，该弹簧中部直径收窄、两端直径逐步增大，整体呈现流畅的腰鼓形曲面轮廓，建模时先绘制螺旋线路径，通过可变螺距与可变直径的螺旋线定义命令，精准控制每一圈簧丝的排布位置，确保簧丝间距均匀、曲面过渡顺滑无畸变。两端的挂环结构采用扫掠命令完成，将圆形簧丝截面沿挂环的圆弧路径扫掠成型，同时对挂环与螺旋主体的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，还原实际五金弹簧的工艺细节。材质渲染阶段选用弹簧钢的金属材质，调整金属粗糙度、反射率参数，还原钢制弹簧经过表面处理后的哑光深灰金属质感，添加柔和的环境光影效果，清晰呈现簧丝的螺旋纹理与结构层次。结构设计上，该异形腰鼓弹簧相比常规圆柱拉伸弹簧，在受力时可实现更均匀的应力分布，两端挂环用于实现与其他构件的快速挂接装配，适用于需要特定拉伸行程与弹性复位力的装配场景，建模过程中严格控制簧丝直径、弹簧总长度、两端挂环内径、腰鼓位置最小直径等关键尺寸的参数关联，可通过修改参数快速调整弹簧规格，适配不同的装配需求，模型完整还原了该类异形弹簧的全部结构特征，无破面、无重叠几何错误，可直接用于装配验证、结构演示等场景。
