隧道矩形衬砌施工模板台车结构设计

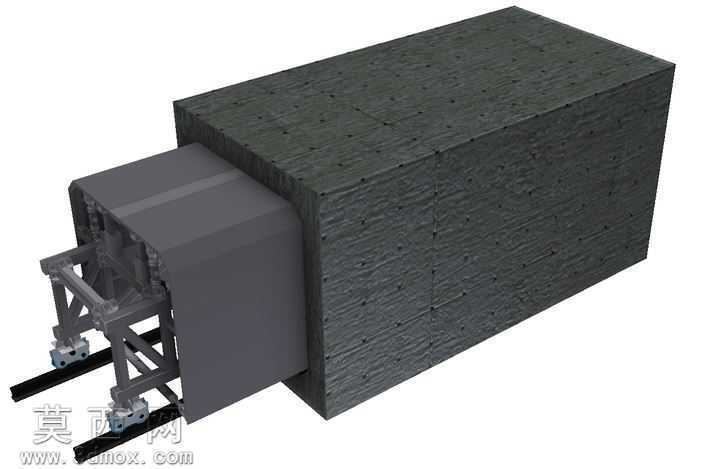

本模型为隧道矩形断面衬砌施工用模板结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循隧道施工装备的结构受力逻辑与现场作业工况要求，对各功能部件进行了1:1等比例还原。模型整体分为外模成型腔体与内部支撑走行两大模块，外模部分采用整块式矩形模腔结构，模腔表面做了模拟混凝土浇筑接触面的粗糙纹理材质渲染，还原了钢模与混凝土接触的实际质感，模腔板材的拼接缝隙、表面固定点位都做了精细化建模，还原了实际钢模板的加工特征。内部支撑结构采用桁架式框架设计，通过多组纵横布置的型钢支撑梁连接外模内壁，保证模腔在混凝土浇筑侧压力作用下的结构刚度，避免出现胀模变形问题；支撑框架底部集成了走行轮组与轨道配合结构，轮组与底部导轨的配合间隙、连接固定座的安装孔位都做了精准建模，还原了模板台车沿轨道移动就位的功能结构。前端的模头部分做了适配隧道断面的收口设计，与外模腔体的拼接定位结构清晰可见，各连接部位的铰接座、调节撑杆都做了独立建模，可清晰展示模板支模、脱模的动作逻辑。材质渲染上区分了不同部件的材质属性，外模板采用深色带纹理的钢材材质模拟使用后的钢模质感，内部支撑框架采用哑光金属灰材质区分结构件，走行导轨采用深色耐磨钢材材质，各部件材质区分清晰，可直观分辨不同功能模块。设计过程中充分考虑了矩形隧道衬砌施工的实际需求，整体结构兼顾了成型精度与走行移位的便捷性，支撑结构的布置避开了施工操作空间，模腔的尺寸精度满足矩形隧道的衬砌成型公差要求，各连接部位的结构设计符合现场装拆、调节的操作习惯，可直观展示矩形隧道模板的整体构造与工作原理，为同类隧道施工装备的结构设计、方案展示提供直观的三维参考。
