带爆炸视图的铰接关节接头结构设计

在流体控制、工业传动、小型工装夹具的铰接传动场景中，这类关节接头是实现两部件间定角度摆动、扭矩传递同时兼顾可拆卸维护的核心连接组件，常见于阀门阀块的执行端联动、小型自动化设备的连杆传动、检测仪器的调节臂连接位置，区别于固定式刚性连接，这类关节接头需要在反复摆动工况下保持连接间隙稳定，避免长期运行后出现旷量导致的传动精度下降、密封失效问题。

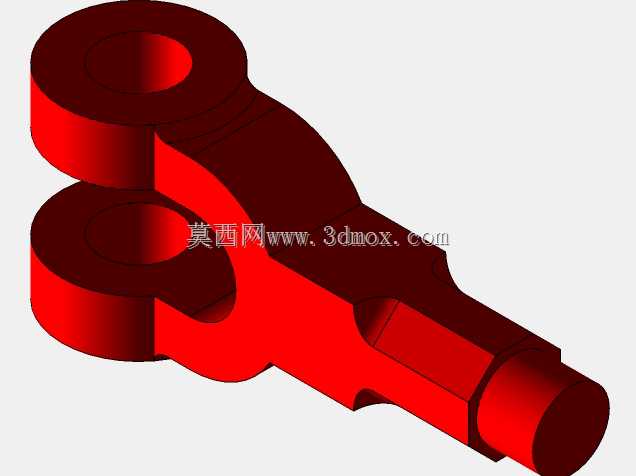

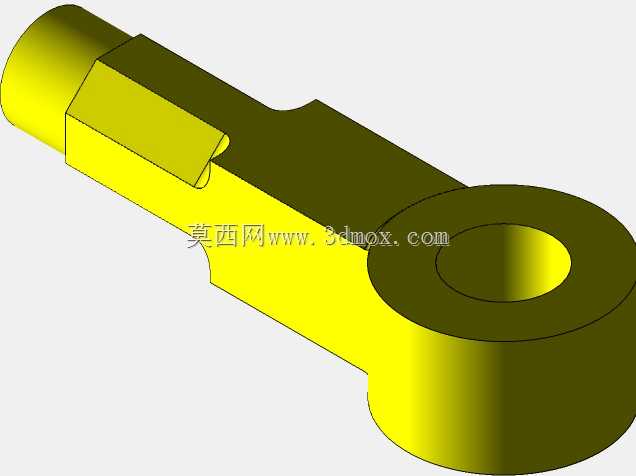

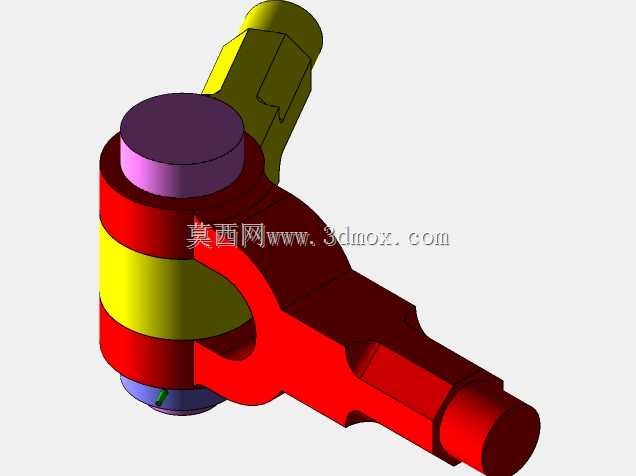

从结构拆分来看，整个组件由五个独立零件构成，分别是带双耳铰接座的红色主体件、带单耳连接端的黄色从动件、紫色销轴、紫色限位垫圈以及绿色防松定位销。其中双耳座端设置有同轴的两个铰接孔，孔位加工有倒角用于装配导向，单耳连接端的铰接孔与双耳孔位保持同轴度公差要求，装配时单耳端嵌入双耳座的中间间隙内，紫色销轴从双耳座的一侧孔穿入，依次穿过单耳铰接孔、另一侧双耳孔，销轴端部的轴肩卡在双耳座外侧实现轴向单侧限位，销轴穿入到位后，端部套入紫色限位垫圈，再将绿色防松定位销穿入销轴端部的径向销孔，掰弯销尾实现销轴的轴向锁止，避免设备运行过程中销轴受振动脱出，整套装配结构无复杂卡扣或过盈配合，现场维护时仅需拔出定位销、取下垫圈即可抽出销轴完成接头拆解，无需专用工装，适配工业现场快速检修的需求。

设计过程中首先要确认的是铰接摆动的角度范围，双耳座的内侧间隙宽度比单耳连接端的厚度大0.2-0.3mm，既保证摆动时无卡滞，又避免间隙过大导致的径向窜动；铰接孔与销轴的配合选用间隙配合，公差带控制在H8/f7区间，兼顾转动灵活性与装配精度，若配合过紧会导致摆动阻力过大，增加驱动端的负载，配合过松则会在频繁正反转的传动场景下产生冲击噪音，加速孔位与销轴的磨损。销轴的长度设计需要覆盖双耳座的总厚度、单耳端厚度、垫圈厚度，同时预留出定位销的安装空间，避免销轴端部突出过长与周边其他部件产生运动干涉；定位销选用开口弹性销结构，相比实心圆柱销，弹性销在装入销孔后可以靠自身弹性张力贴紧孔壁，抗振动防松能力更强，适合有持续振动的工业设备使用场景。

从安装边界来看，这类关节接头的两端连接结构分别适配不同的对接形式，红色主体件的端部设置有外螺纹连接段，可以直接拧入阀块或连杆的内螺纹孔内，安装时需要保证螺纹旋合长度不小于螺纹公称直径的1.2倍，确保连接强度满足传动扭矩要求；黄色从动件的端部同样设置有外螺纹段，用于对接执行元件或联动杆件，两端螺纹的同轴度偏差需要控制在0.1mm以内，避免装配后出现别劲现象，导致铰接部位受力不均产生偏磨。整个接头装配完成后的总摆角范围可以达到±25°，能够覆盖大多数阀门调节、连杆传动的摆动行程需求，铰接部位的转动摩擦面在装配时需要涂抹适量润滑脂，降低初期磨损，延长组件的整体使用寿命。

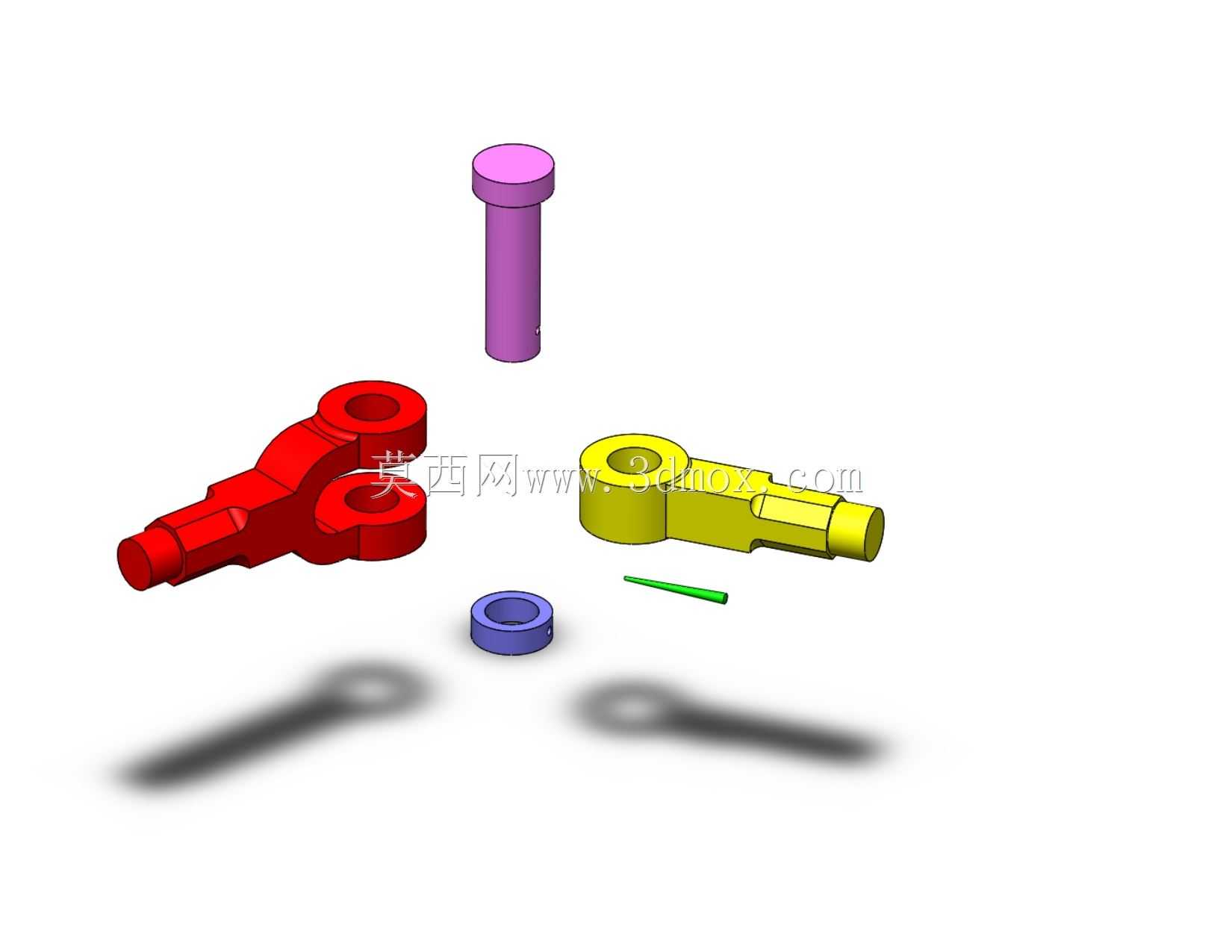

爆炸视图的结构展示可以清晰呈现每个零件的装配顺序与配合关系，在做装配工艺指导、维修手册编制时，这类拆分展示能够让一线装配、维护人员快速理解组件构成，避免出现零件漏装、装反的问题，比如限位垫圈必须安装在销轴的锁止端，不能垫在轴肩与双耳座之间，否则会导致销轴轴向窜动，定位销受剪切力断裂；防松销的开口方向需要顺着接头摆动的切线方向，避免摆动过程中销尾被周边部件剐蹭变形，导致锁止失效。在实际选型应用时，需要根据传递的扭矩大小、摆动频率、工作环境介质来确认零件的材质，常规工况下选用45号钢调质处理即可满足强度要求，若在腐蚀环境下使用则需要更换为不锈钢材质，销轴表面做淬火处理提升表面硬度，增强耐磨性能。
