户外商用抽拉式炭烤烧烤炉结构设计

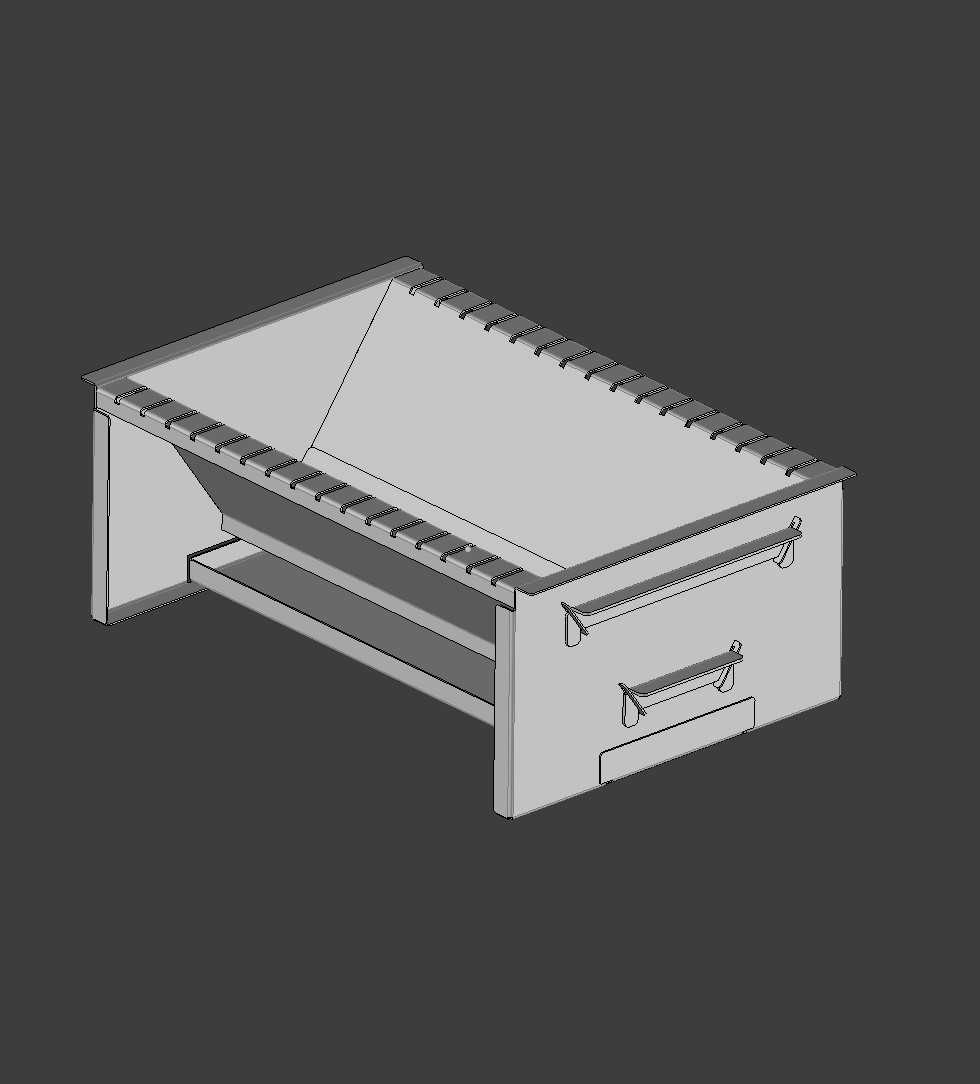

　　这款烧烤设备的三维结构设计，核心围绕户外餐饮场景的高频使用需求展开，整体采用全钣金折弯焊接成型思路，没有多余的装饰性结构，所有外露棱边均做了R3圆角折弯处理，避免使用过程中剐蹭操作人员，适配夜市摆摊、户外团建营地、门店外摆等多类商用烧烤场景，区别于家用小型烧烤架，整体结构强度按照日均8小时以上连续使用工况做了冗余设计。从功能布局来看，设备主体分为上部烤网承载区、中部炭槽放置区、下部接灰抽拉仓三个独立功能段，上部烤架支撑边采用等距排布的卡槽式设计，卡槽间距按照常用烤网、烤签的通用尺寸设置为15mm，既可以直接放置条形烤网，也能直接搭放烤串签子，不需要额外加装辅助支撑结构，烤区边缘做了10mm高度的外翻挡边，防止烤制过程中食材、油滴从侧边滑落。

　　中部炭槽采用斜底收口设计，炭槽底部距离烤网支撑面的高度设置为120mm，这个高度是经过多轮工况验证的合理区间，既可以避免炭块距离食材过近导致烤糊，也能减少热量向设备侧边的无效散失，炭槽侧边预留了直径8mm的通风孔阵列，孔距30mm交错排布，保证炭块燃烧过程中有足够的自然进风，不需要额外加装鼓风装置就能维持稳定燃烧状态。下部的接灰抽拉仓是整个结构设计的核心优化点，抽拉仓采用双滑轨支撑结构，滑轨选用1.2mm厚度的冷轧钢板折弯成型，抽拉行程设置为280mm，完全拉出后可以直接清理炭灰，不需要抬起上部的炭槽或者烤网，抽拉仓前端设置了内嵌式折弯拉手，拉手突出仓体表面的高度控制在5mm以内，避免过往人员磕碰，仓体深度设置为60mm，能够容纳单次满炭燃烧后的全部灰烬，正常使用场景下每天清理一次即可满足需求。

　　从安装边界与外形尺寸来看，设备整体外形采用矩形对称布局，长度方向尺寸按照商用场景的常用需求设置为1200mm，宽度方向为600mm，整体高度为800mm，这个高度匹配成年人站立操作的舒适区间，不需要弯腰操作，设备底部四个支撑腿采用40*40mm的方管焊接成型，支撑腿底部预留了M10的调节脚安装孔，可以根据地面平整度调整设备水平度，四个支撑腿之间设置了横向连接杆，连接杆距离地面高度为150mm，既可以增强整体结构的抗扭强度，也不会遮挡接灰仓的抽拉路径。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边的内R角均按照板材厚度设置，主体板材选用2mm厚度的冷轧钢板，支撑部位选用2.5mm厚度的方管，所有焊接位置均采用连续角焊缝，焊后打磨平整，减少应力集中点，设备侧边没有突出的安装结构，多台同规格设备可以并排紧密摆放，适配不同大小的经营场地，不需要预留额外的安装间隙。设备的炭槽与主体框架采用分体式放置结构，不需要螺栓固定，日常维护时可以直接将炭槽取出清理，炭槽两侧设置了抬升用的抠手位，抠手位做了内卷边处理，搬运时不会划伤手部，烤网支撑区的卡槽采用一体折弯成型，没有额外的焊接零件，长期高温使用下不会出现开焊变形的问题，整体结构没有易损易耗件，除了正常的表面锈蚀损耗外，核心结构可以满足长期高频使用需求。
