HVAC系统面板安装式调节手柄结构

在HVAC通风空调系统的阀组控制单元里，这类安装式操作手柄是现场运维人员最常接触的操作部件，它直接决定了风阀、水阀调节动作的传递效率与操作手感，很多现场调试阶段出现的调节卡滞、定位不准问题，追根溯源往往是操作手柄的安装匹配度、结构强度没有达到工况要求。从实际应用场景来看，这类手柄主要适配通风管道、空调机组箱体上的嵌入式阀块安装场景，区别于外露式的长手柄，它的结构做了贴合面板的收窄设计，不会突出面板过多造成现场通行剐蹭，也能避免运维过程中误碰导致的阀位偏移。

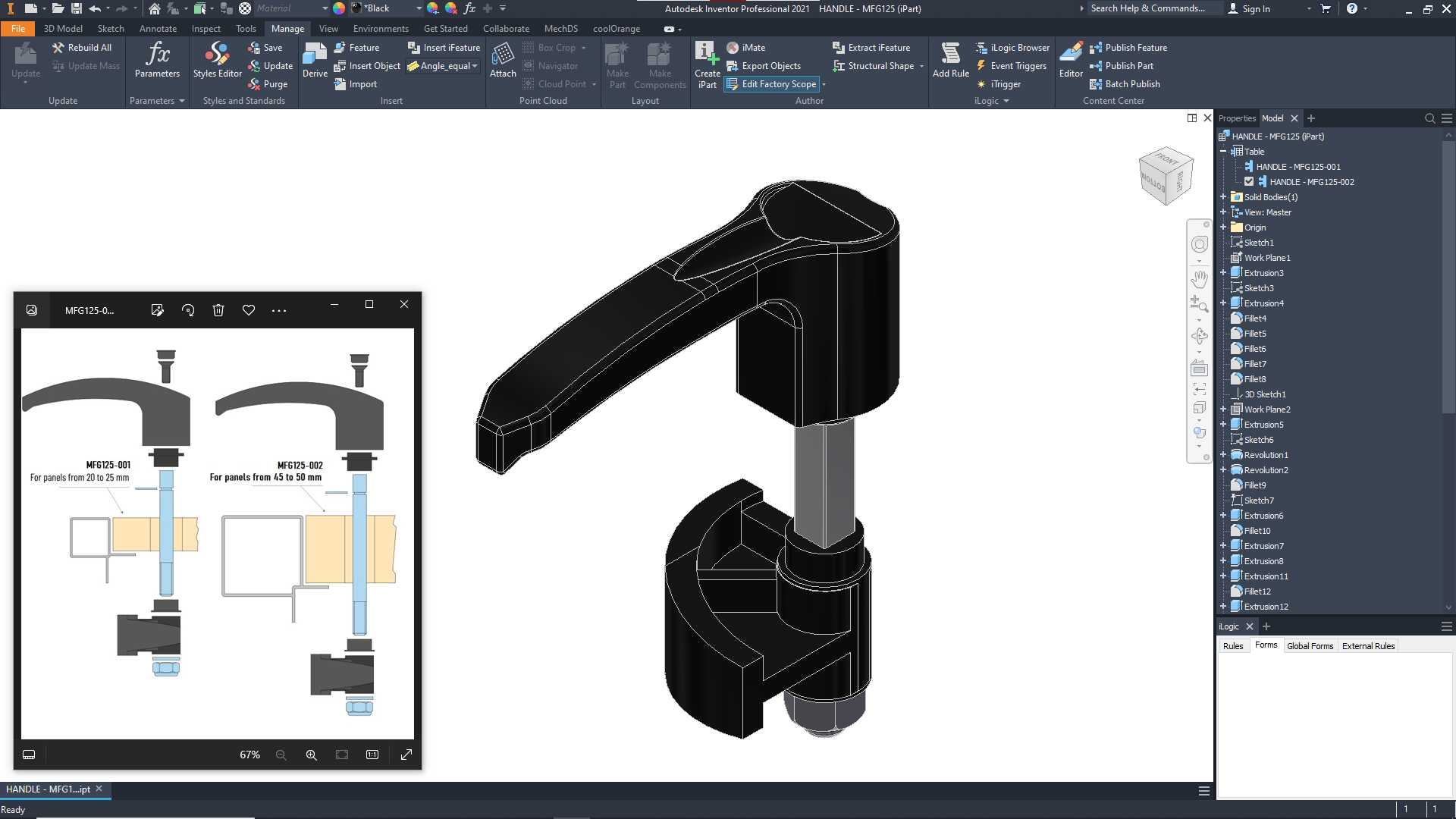

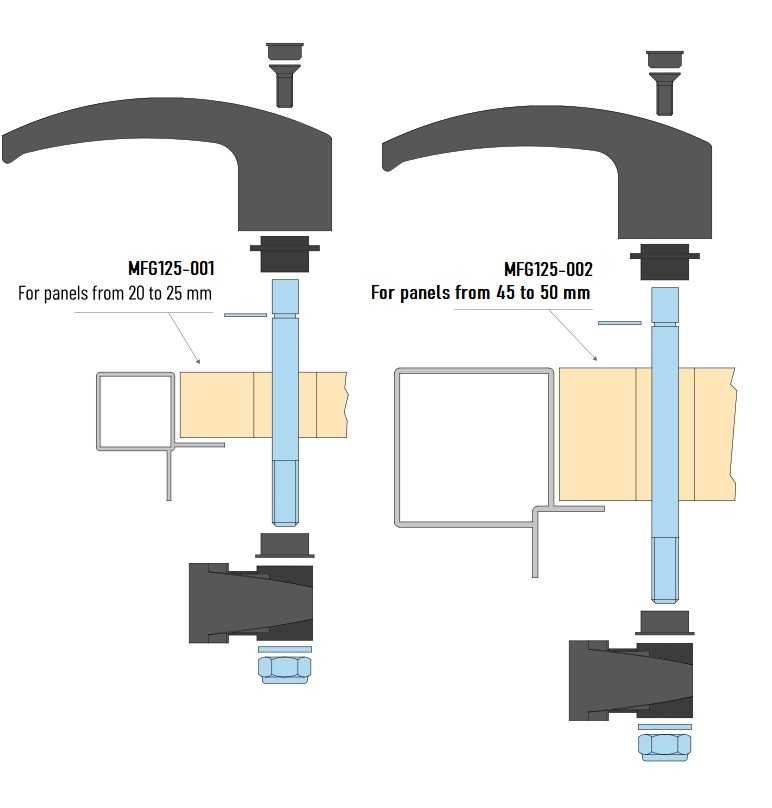

从功能特性上看，这款手柄做了两种适配规格的结构预留，其中短握把版本适配20毫米到25毫米厚度的机组面板，长握把版本适配45毫米到50毫米厚度的面板，覆盖了常规空调机组壁板、通风管道保温层加面板的总厚度范围，不需要现场额外加工转接件就能完成装配。手柄的握持部分做了符合人体工学的弧度设计，边缘做了圆角过渡，冬季戴劳保手套操作时也不会出现打滑、硌手的问题，操作力传递更顺畅，转动阀块轴的时候不需要额外加力杆就能完成全行程的开关调节。

设计思路上，这款结构没有采用复杂的多零件拼接方案，主体受力部分做了一体化的结构强化，手柄与阀杆连接的基座位置做了加厚的加强筋结构，能够承受常规调节时的扭转力矩，不会出现长期使用后手柄根部开裂、连接位滑牙的问题。下部的定位弧形座与面板贴合的面做了平整处理，安装后能紧贴面板表面，不会出现晃动间隙，转动时的同轴度有足够保障，阀杆不会因为手柄的偏心受力出现密封件偏磨的问题。连接阀杆的孔位做了防转的扁位结构，和阀块的输出轴直接配合，不需要额外加装定位销就能传递扭矩，装配工序更简单，现场更换配件的时候不需要复杂工具就能完成拆装。

从安装边界来看，这款手柄的转动半径做了严格的控制，在面板上安装后，转动全行程内不会和面板上相邻的压力表、温度计、其他阀件操作位产生干涉，在排布密集的阀组面板上也能留出足够的操作空间。握把的长度经过测算，既保证了操作时的力臂长度，降低操作力度，又不会因为力臂过长导致手柄被碰撞后出现阀位变动，在机房、吊顶内等操作空间狭窄的场景下，也能顺利完成阀位的调节动作。手柄的外露部分没有尖锐的凸起结构，在人员需要经常通行的空调机房内，不会剐蹭过往人员的衣物或者皮肤，符合现场运维的安全要求。

在实际选型匹配的时候，需要先确认阀块输出轴的扁位尺寸与手柄连接孔的匹配度，再根据面板加保温层的总厚度选择对应规格的手柄，避免出现安装后锁紧不到位、手柄窜动的问题。这类手柄的结构因为没有多余的复杂零件，长期使用的故障率很低，不需要定期做润滑维护，只要在安装的时候保证连接位的锁紧螺钉固定到位，就能在整个设备的服役周期内稳定工作。对比传统的冲压式薄钢板手柄，这种一体化结构的手柄抗磕碰能力更强，在现场施工、设备运输过程中即使受到外力碰撞，也不容易出现变形，不会影响后续的阀位调节精度。对于HVAC设备的生产厂商来说，这种标准化的手柄结构可以适配多种规格的风阀、水阀产品，减少定制操作件的种类，降低生产环节的配件管理成本，同时统一的操作手感也能降低现场运维人员的学习成本，不需要针对不同阀件重新适应操作力度。
