尼科达RDH450K双进风离心鼓风机结构设计

　　在商用中央空调末端、大型楼宇通风系统、工业厂房送风排风以及洁净车间空气循环场景中，双进风离心风机始终是核心动设备之一，尼科达Gebhardt的RDH系列风机凭借稳定的气动性能，在暖通空调行业应用覆盖度极高。本次拆解的RDH450K机型，属于带后倾叶片的高性能双进风离心风扇，设计之初就瞄准大风量、中压送风的工况需求，区别于前向叶片风机风压高但效率偏低的特点，后倾式叶片的设计能够在相同电机功率下实现更高的运行效率，同时降低气流通过叶道时的涡流损耗，长期运行的能耗表现更优，非常适合需要连续不间断运行的通风场景。

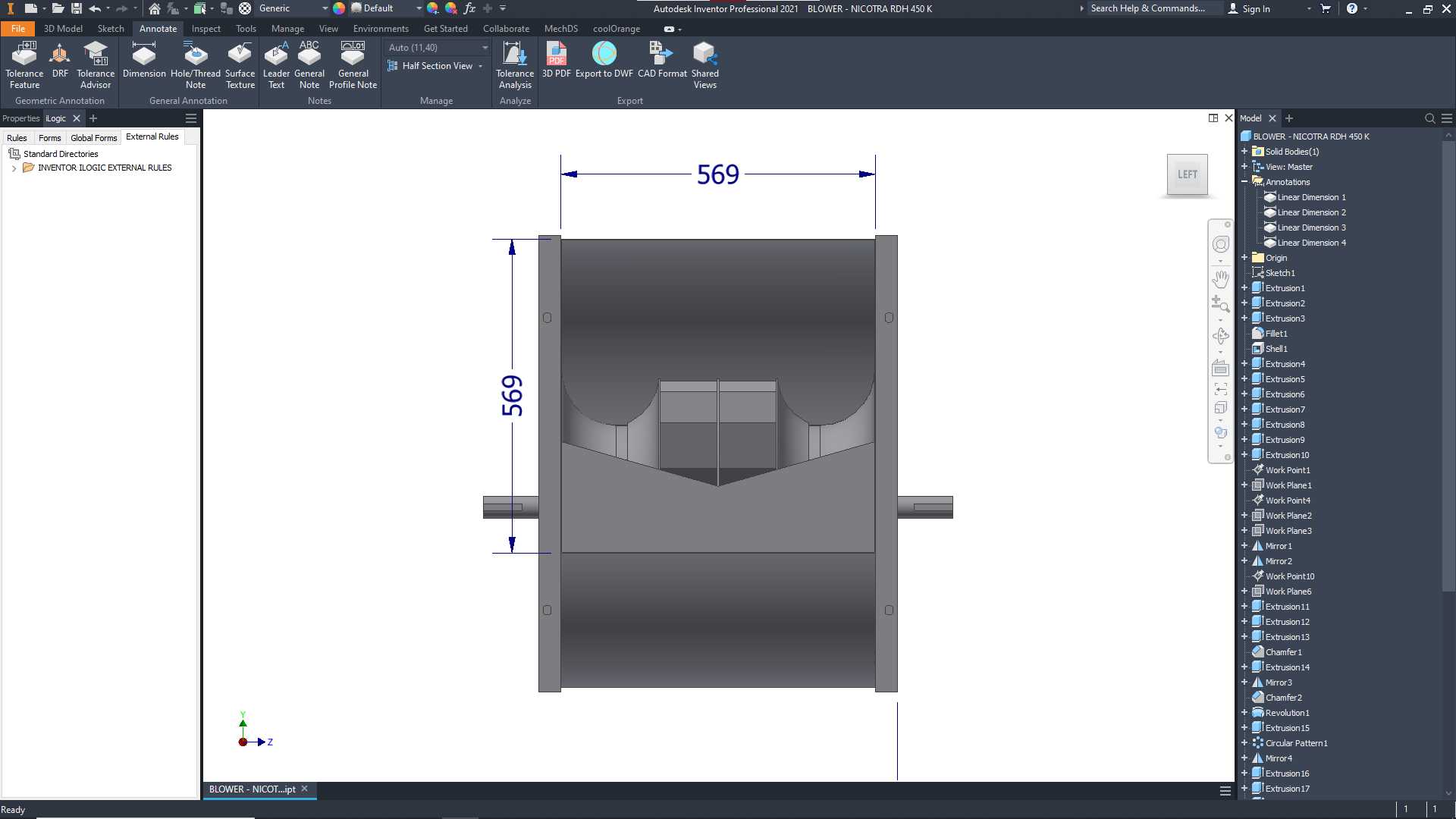

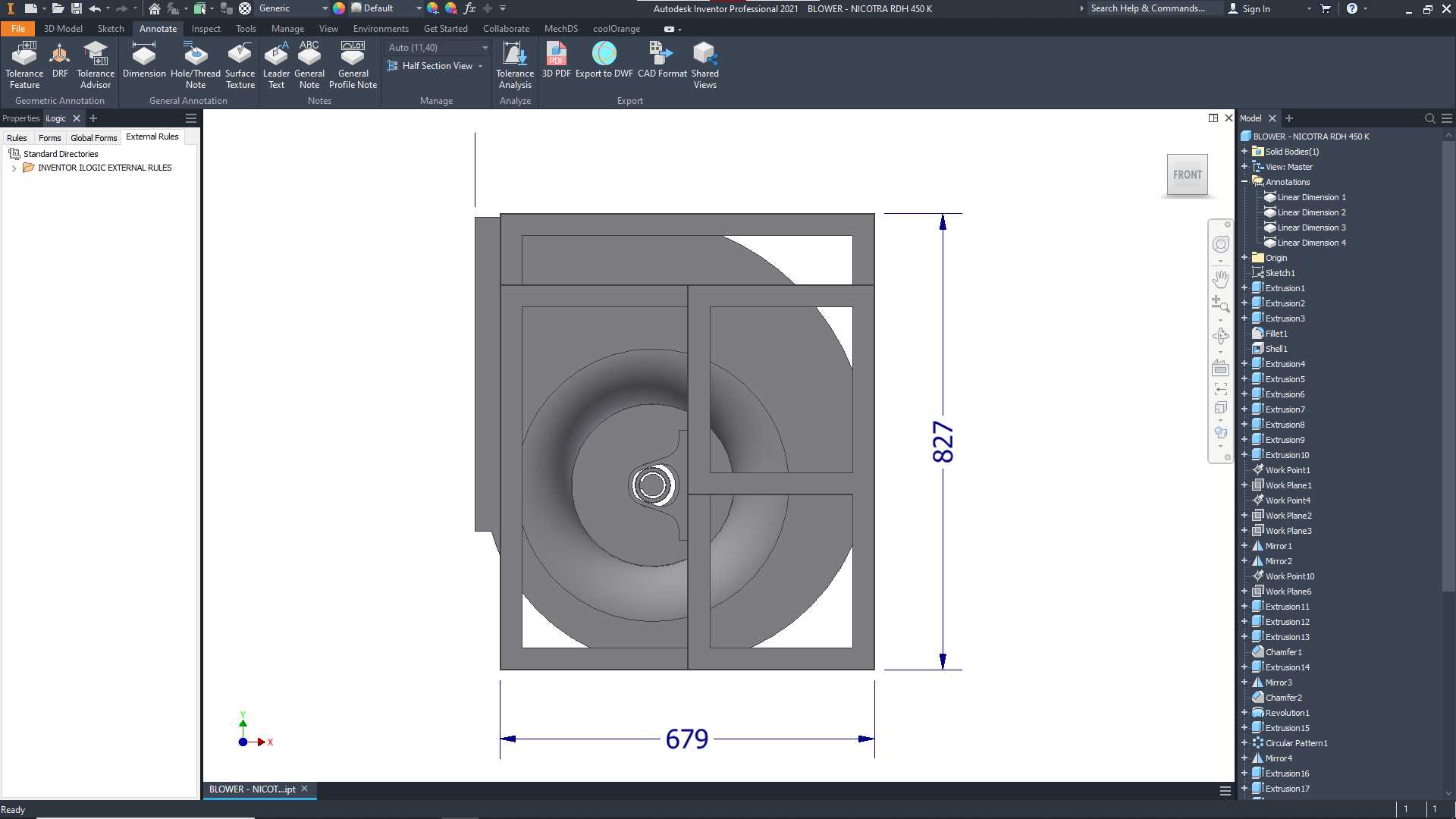

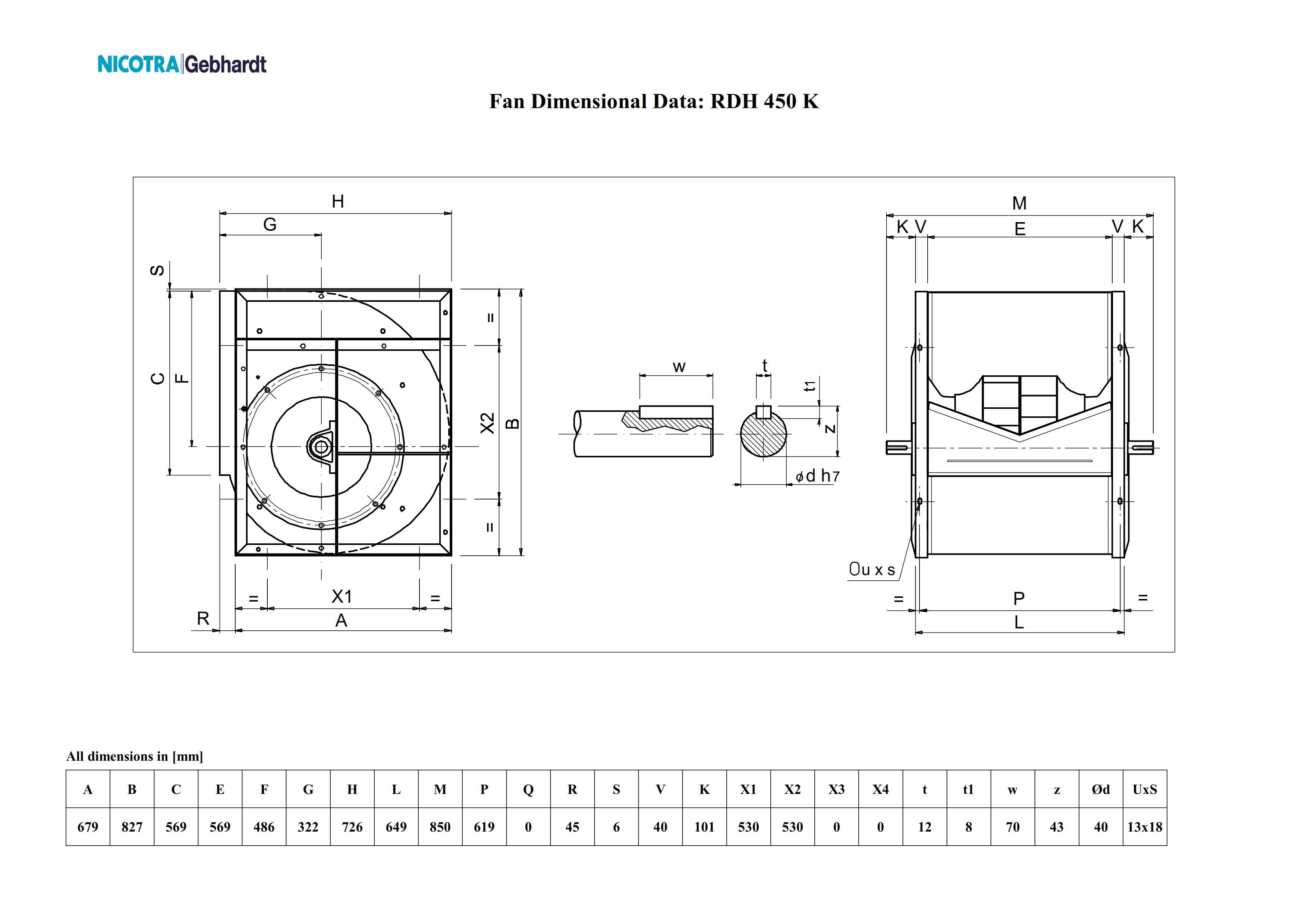

　　从结构设计逻辑来看，该机型采用框架式安装支座，整体为方箱式承载结构，风机蜗壳与叶轮组件整体内嵌于方形安装框架内，这种设计的优势在于安装时不需要额外制作适配的蜗壳固定支架，框架上预留的安装孔位可以直接与空调机组的段体框架、风管法兰或者设备基座进行螺栓连接，大幅降低现场安装的适配工作量。从标注的外形尺寸来看，风机主体的宽度方向尺寸为569mm，高度方向尺寸为569mm，框架整体的纵深尺寸为679mm，安装边界需要预留至少20mm的周边操作空间，用于接线、检修以及后期的叶轮动平衡复测，选型时需要提前核对安装腔体的内部净空尺寸，避免出现设备到场后无法嵌入安装的问题。

　　叶轮部分采用双进风结构设计，两侧同时进风的结构能够在相同叶轮直径下获得更大的进风面积，降低进风侧的气流流速，从而减少进风阻力产生的气动噪声，这也是该类风机广泛应用于对噪声控制有要求的商业建筑通风系统的核心原因。叶片采用后倾式圆弧板型设计，叶道的流线型过渡经过气动优化，气流从叶轮两侧进入后，能够顺着叶片型线平滑流向蜗壳出口，减少气流在叶道内的分离和二次回流，在额定工况下运行时，整机的振动幅值能够控制在较低水平，不需要额外加装厚重的减振支座就能满足常规安装场景的振动要求。框架部分采用型材折弯焊接成型，焊接位置做了去应力处理，避免长期运行过程中焊接应力释放导致框架变形，进而影响叶轮与蜗壳的同轴度，引发运行异响或者叶轮擦壳的故障。蜗壳部分采用钣金折弯咬合成型，型线符合对数螺旋线的气动设计要求，能够将叶轮甩出的高速气流顺畅地导向出风口，将气流的动压部分转化为静压，提升风机的送风距离。在实际选型应用中，该机型可以搭配不同转速的直联电机或者皮带传动组件，适配不同的风量风压需求，直联传动的结构传动效率更高，维护点更少，适合安装空间紧凑、后期维护通道狭窄的场景；皮带传动的结构则可以通过调整皮带轮的传动比灵活调整风机转速，适配工况风量波动较大的系统，设计人员可以根据实际项目的工况需求选择对应的传动形式。

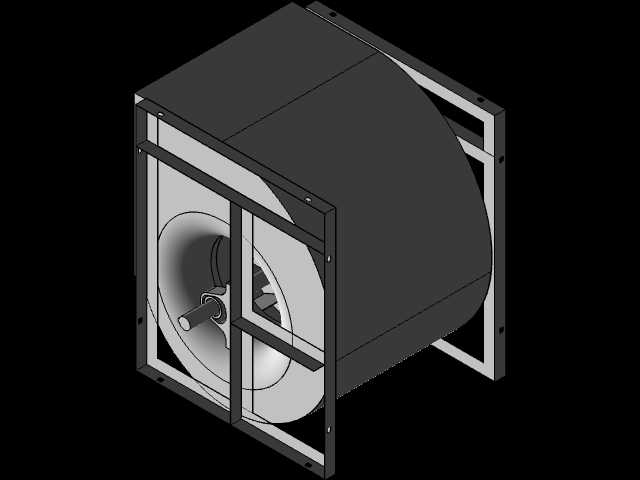

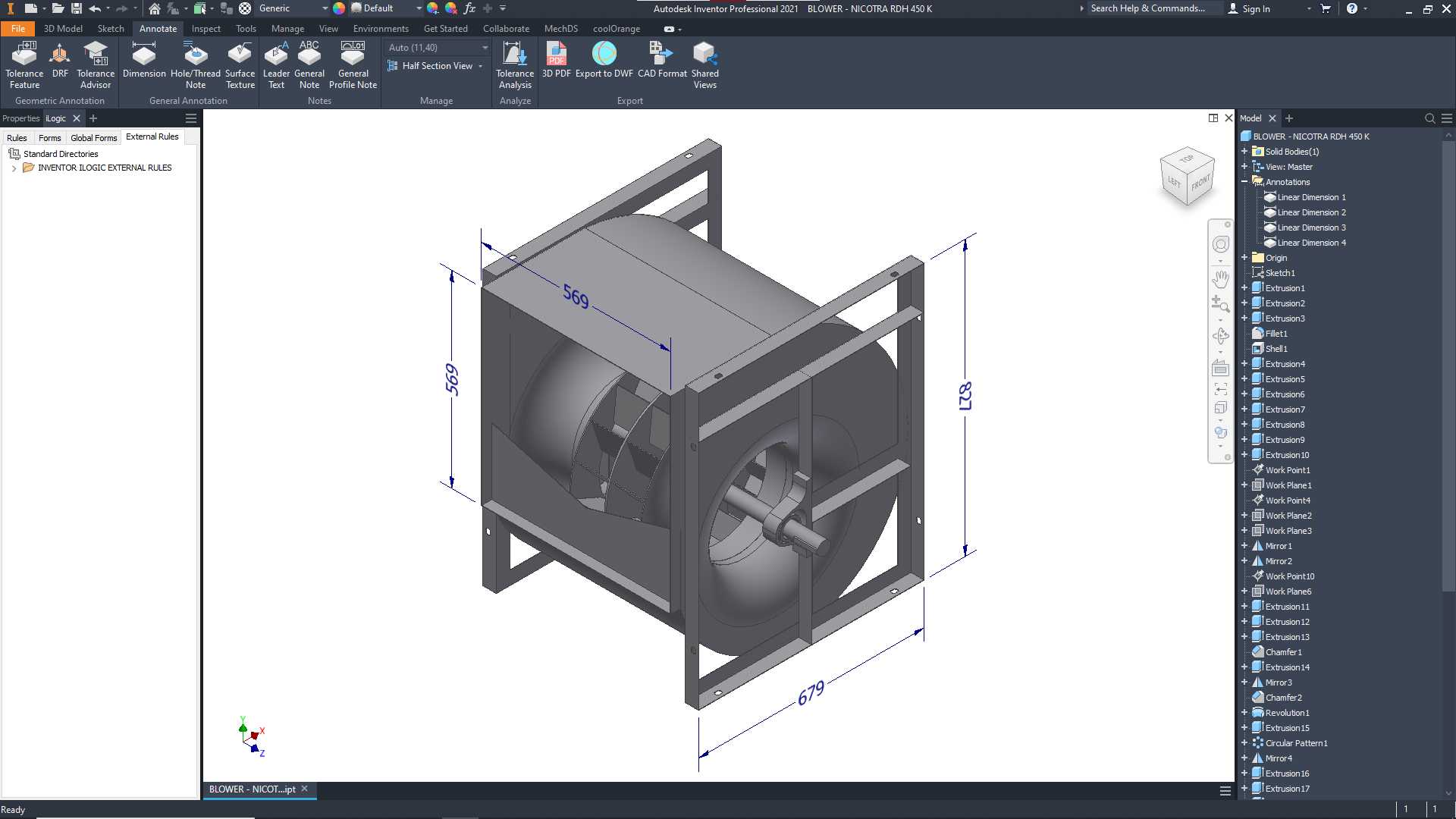

　　需要注意的是，双进风风机的进风侧需要预留足够的进风空间，不能紧贴墙体或者其他设备部件，否则会导致进风气流不畅，实际运行风量低于设计值，同时进风侧的气流不均匀也会引发叶轮受力失衡，缩短轴承的使用寿命。在三维建模过程中，该模型完整还原了风机的框架结构、蜗壳型线、叶轮叶片形态以及安装孔位的位置，能够直接用于空调机组的段体装配干涉检查、风管系统的安装空间校核，也可以作为BIM建模过程中暖通设备族的基础模型，帮助设计人员在项目设计阶段提前核对设备安装边界，避免后期施工过程中出现管线碰撞、设备安装空间不足的问题。从结构细节来看，模型还原了框架上的加强筋结构，叶轮的轮毂连接结构，以及轴伸端的安装位置，能够清晰展示设备的装配关系，对于刚接触暖通设备选型的结构设计人员来说，也可以通过该模型了解双进风离心风机的典型结构组成，掌握该类设备的安装尺寸核对要点。
