尼科达RDH355K后倾双进风离心鼓风机

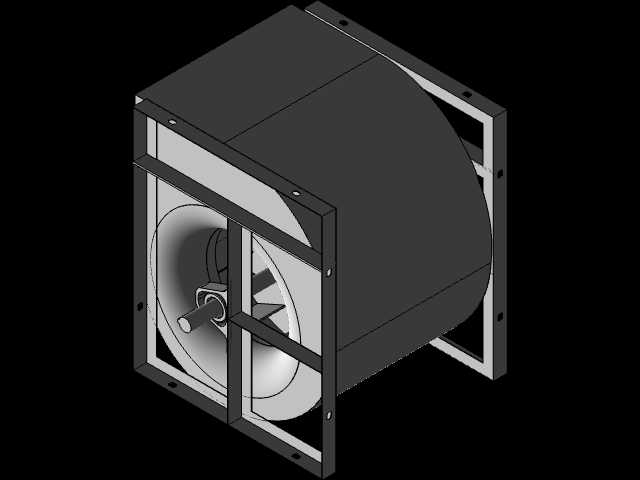

这款双进风离心风机的三维结构，完整还原了尼科达Gebhardt RDH系列355K型号的实体特征，核心采用后倾式叶片设计，主要面向HVAC系统的空气输送场景，在商用中央空调风管送风、洁净车间通风换气、大型公共空间空气循环等工况中有着广泛应用。不同于普通前倾叶片风机，后倾叶轮的运行特性更适配中高压送风需求，在相同风量参数下运行效率更高，长时间连续工作时的能耗表现更优，同时叶轮动平衡冗余量设计充足，运行过程中的振动幅度控制在较低区间，能有效降低配套风管的结构共振风险。

从结构设计逻辑来看，该风机采用方箱式安装框架，整体为无蜗壳直联传动结构，省去了皮带传动环节的维护成本，叶轮直接与电机输出轴连接，传动损耗被控制在极小范围。框架采用折边钣金拼接结构，四个安装支脚预留了标准螺栓固定孔位，安装时不需要额外制作适配支架，可直接固定在混凝土基础或者型钢支架上，进风侧为双侧对称进风结构，相比单进风同尺寸风机，进风面积提升近一倍，相同转速下能获得更大的风量输出，同时双侧进风的气流对称性更好，叶轮轴向受力更均衡，能有效延长轴承的使用寿命。

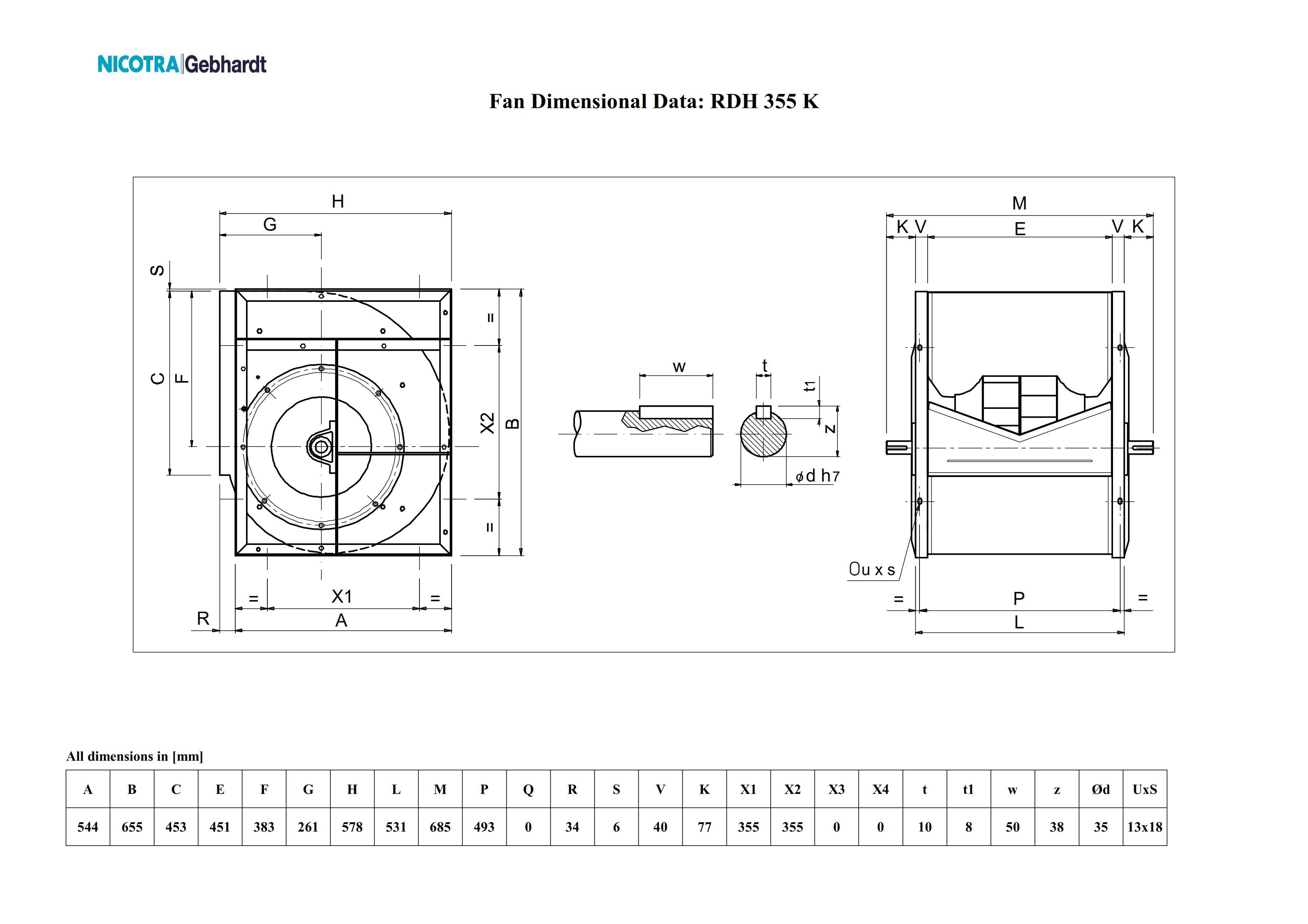

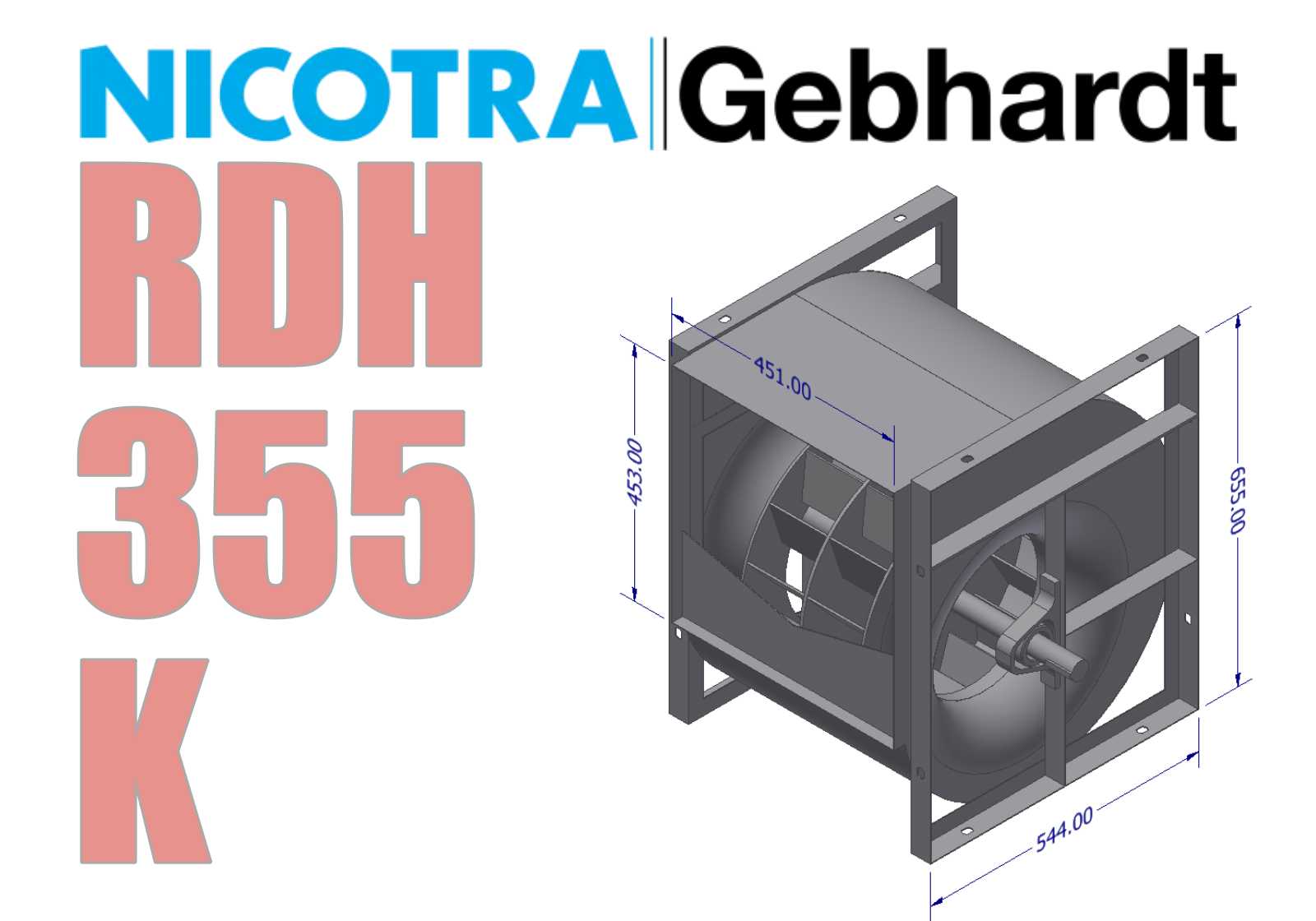

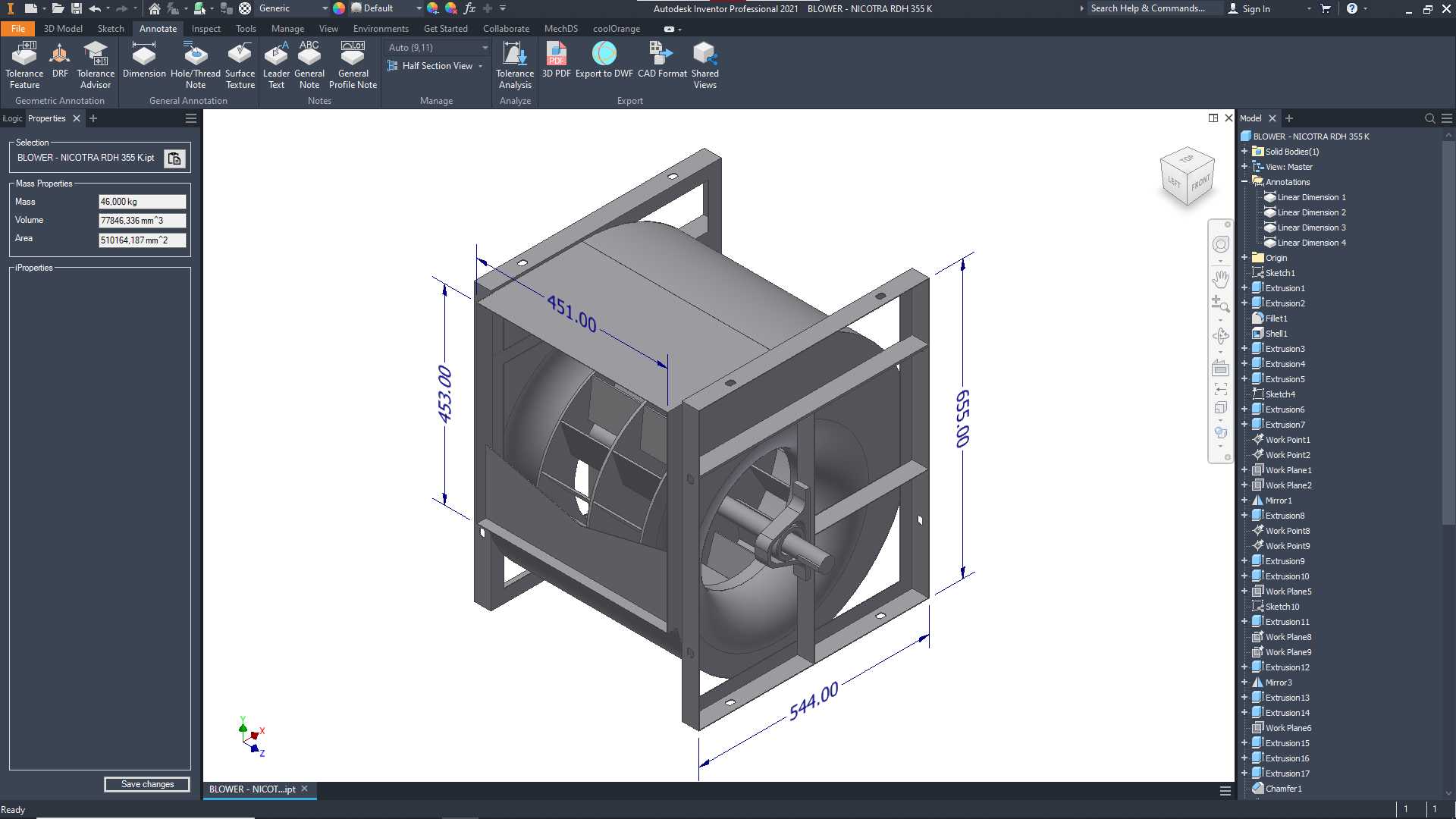

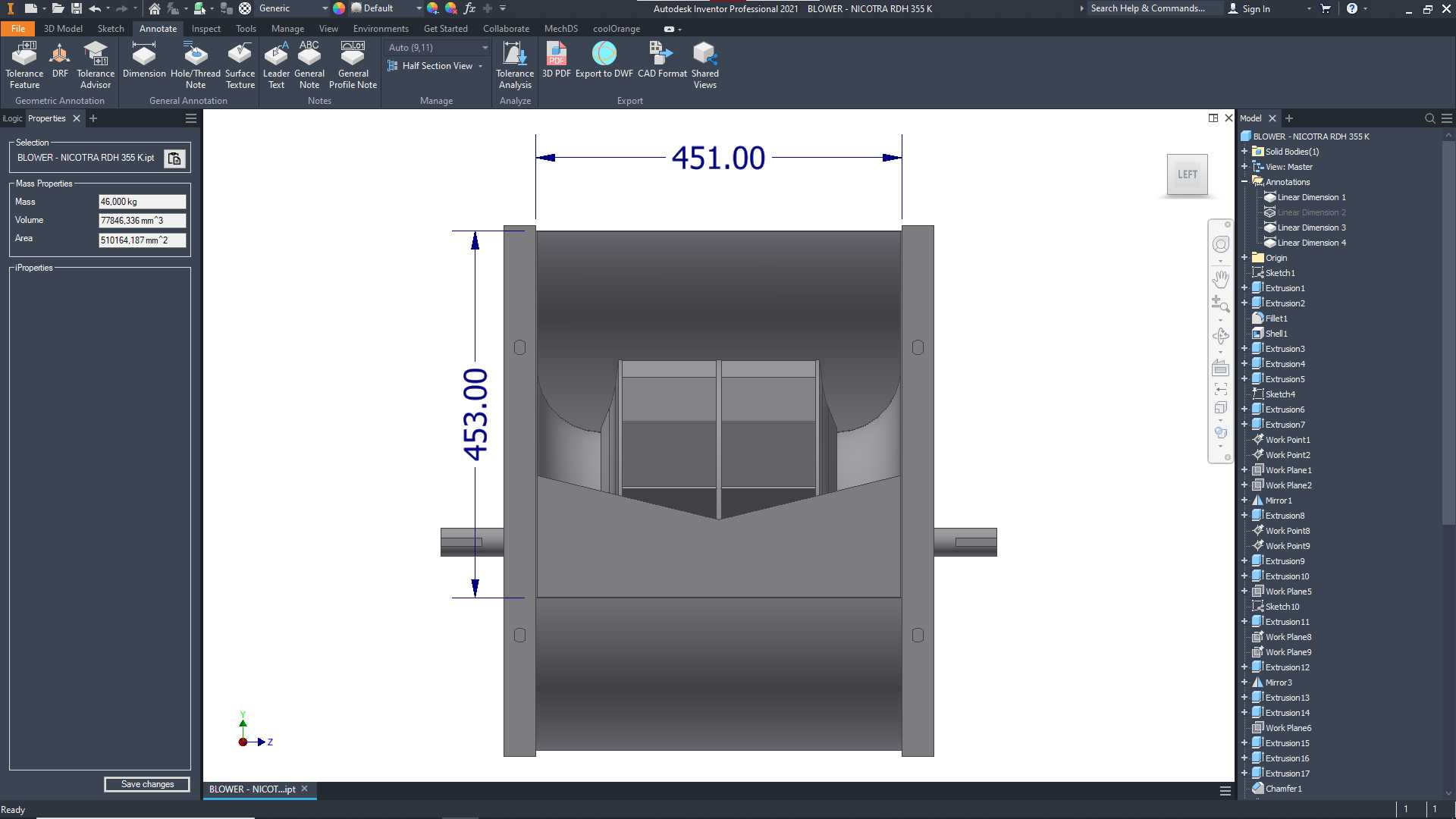

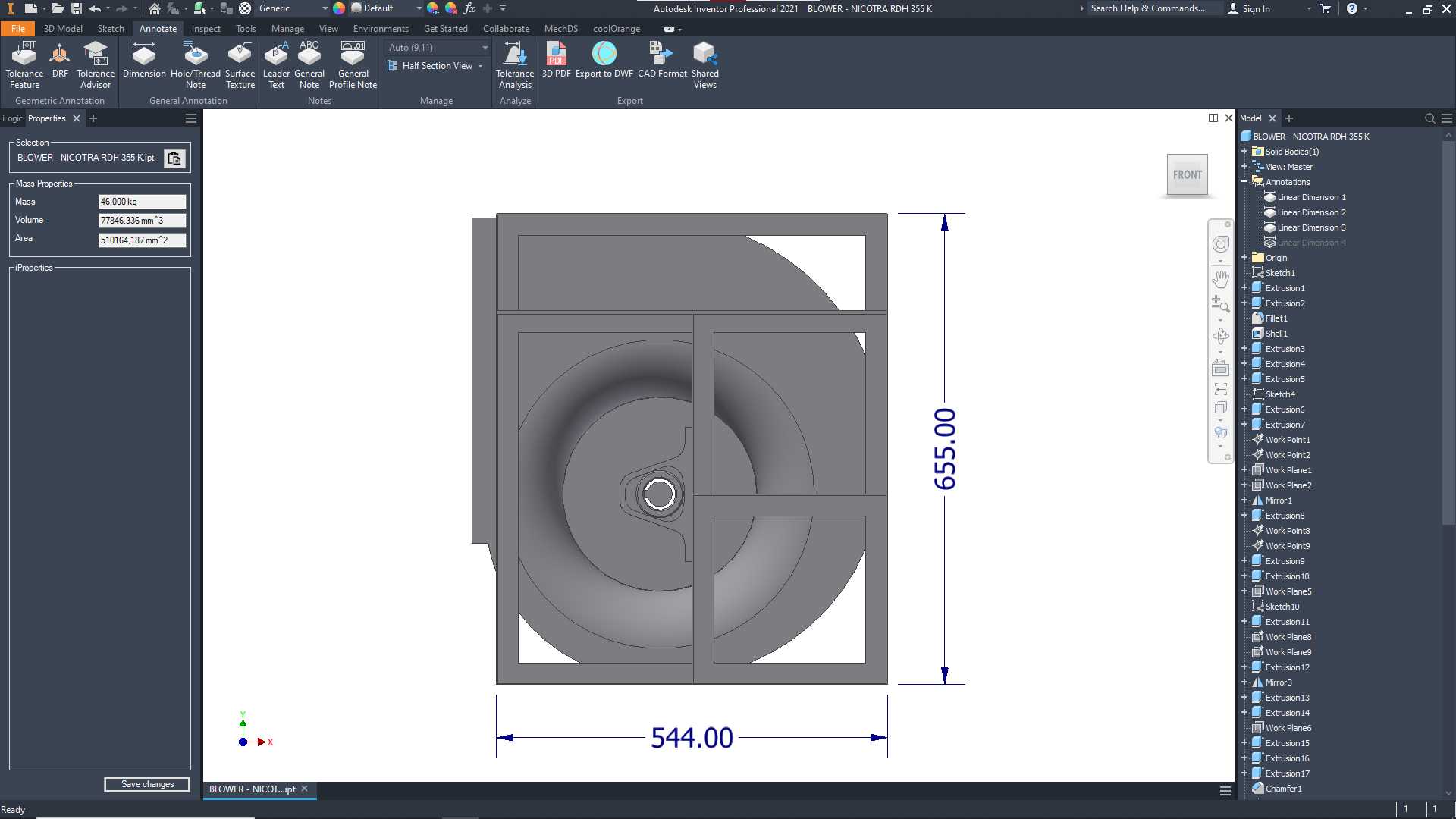

尺寸边界是设备选型阶段必须重点核对的参数，该型号风机的安装框架宽度为451mm，整体高度为453mm，轴向总长度为544mm，选型时需要在设备周边预留不小于150mm的检修空间，尤其是电机接线侧需要预留足够的接线操作空间，避免后期维护时无法拆卸接线盒。进风口双侧的法兰边尺寸与框架齐平，对接风管时可直接采用角钢法兰配合螺栓连接，不需要额外做变径转接，能减少风管安装的材料成本与风阻损耗。叶轮的直径与框架内部尺寸做了精准匹配，叶轮边缘与框架内壁的间隙控制在合理范围，既避免运行过程中叶轮剐蹭内壁，又能减少间隙漏风导致的效率损失。

在实际工程应用中，这类风机通常安装在空调机组的送风段或者排风段，负责将经过温湿度处理的空气输送到各个送风末端，或者将室内的污浊空气排出到室外。后倾叶片的设计让风机在管网阻力波动时，风量变化幅度更小，运行工况更稳定，即使风管滤网出现一定程度的积尘堵塞，风机也能维持相对稳定的送风量，不会因为阻力小幅上升就出现风量骤降的问题。框架的钣金厚度经过针对性选型，在保证整体结构强度的前提下控制了设备自重，吊装安装时对吊装点的承重要求更低，适合在商业建筑的吊顶内安装使用。

建模过程中对叶轮的叶片型线做了精准还原，每一片后倾叶片的安装角度、曲率半径都和实体设备保持一致，叶片与前盘、后盘的连接位置做了圆弧过渡处理，能减少气流在叶片通道内的涡流损失，降低运行时的气动噪声。电机安装位在框架的后侧，采用嵌入式安装结构，电机轴伸长度与叶轮轮毂的配合深度做了匹配设计，安装时不需要额外调整轴伸长度，直接将叶轮推入轴位锁紧顶丝即可完成装配，能减少现场安装的调试工作量。框架上的所有安装孔位都做了中心定位标注，对接安装时可以直接通过孔位定位，不需要反复测量调整位置，能有效提升现场安装的效率。
