尼科达RDH280K后倾双进风离心鼓风机结构

在商用中央空调风系统、工业厂房通风换气、洁净车间送风排风这类对风压与风量稳定性要求较高的场景中，后倾式双进风离心风机是核心的风动力部件，尼科达该款RDH280K机型正是针对这类中高压送风需求开发的直联传动离心风机。不同于前倾式多翼离心风机多用于低压、大风量的家用或轻商用场景，后倾叶片的设计让该款风机在运行时具备更优的效率曲线，在系统阻力波动的工况下，风量衰减幅度更小，同时运行噪声更低，长期运行的能耗表现更突出，尤其适配风管管路较长、局部阻力构件较多的通风系统。

从结构设计逻辑来看，该机型采用双进风结构，叶轮两侧同时进风，相比同规格单进风离心风机，相同叶轮直径下进风面积提升近一倍，在相同风量需求下可以降低叶轮转速，进一步控制运行噪声与动平衡精度要求。叶轮采用后倾式叶片设计，叶片出口安装角小于90度，气流在叶道内的流动更顺畅，脱离损失更小，这也是其效率高于前倾机型的核心原因，同时后倾叶片的功率特性具备无过载特征，即使在系统阻力为零的极限工况下，电机运行功率也不会超过额定负载，能有效避免选型或调试阶段因工况偏移导致的电机烧损问题。

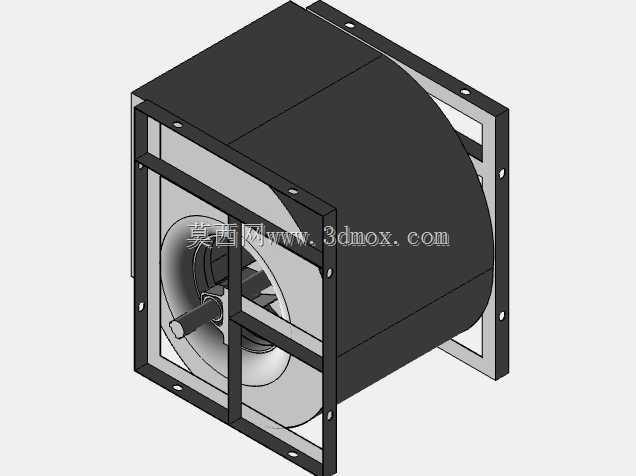

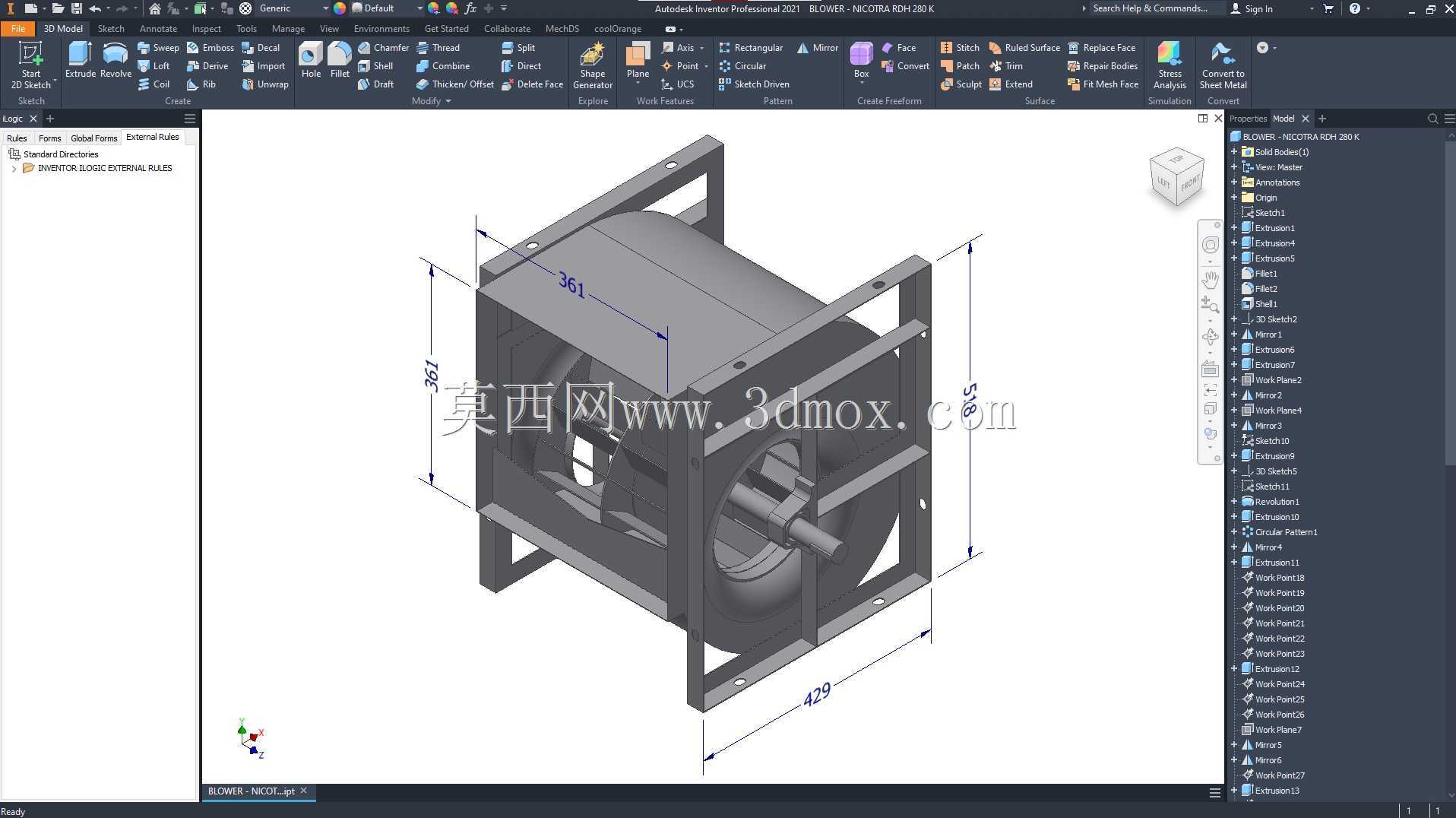

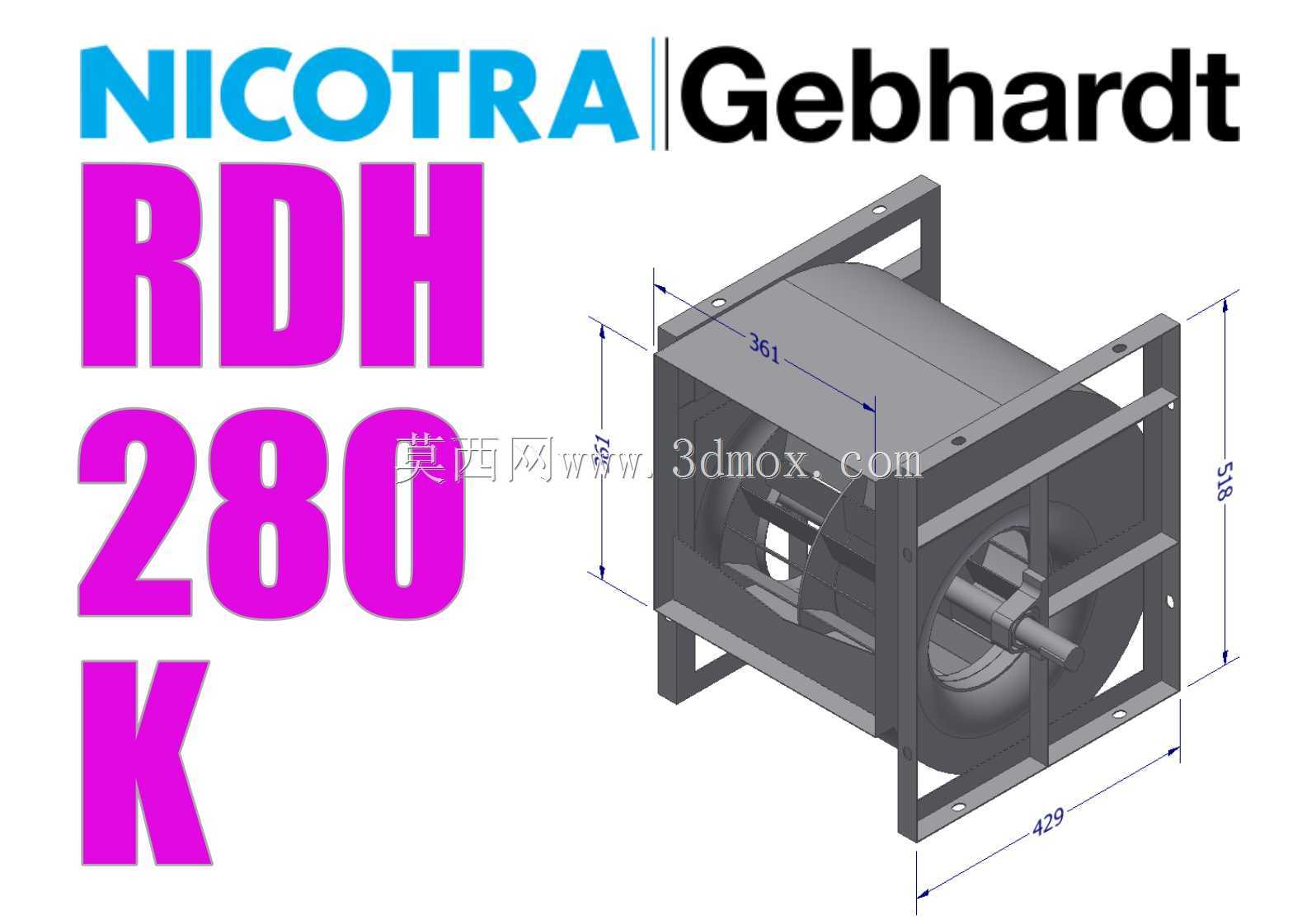

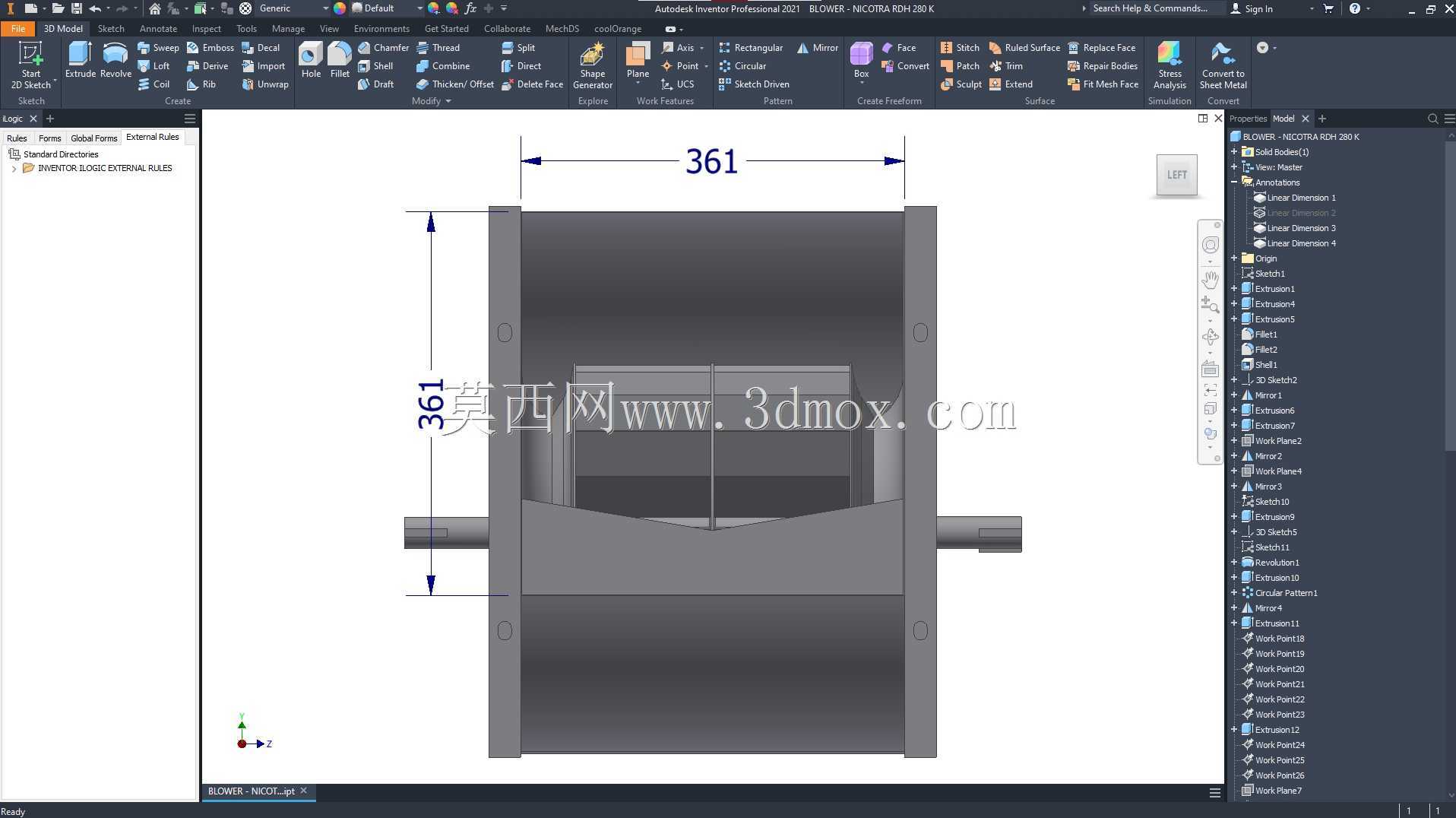

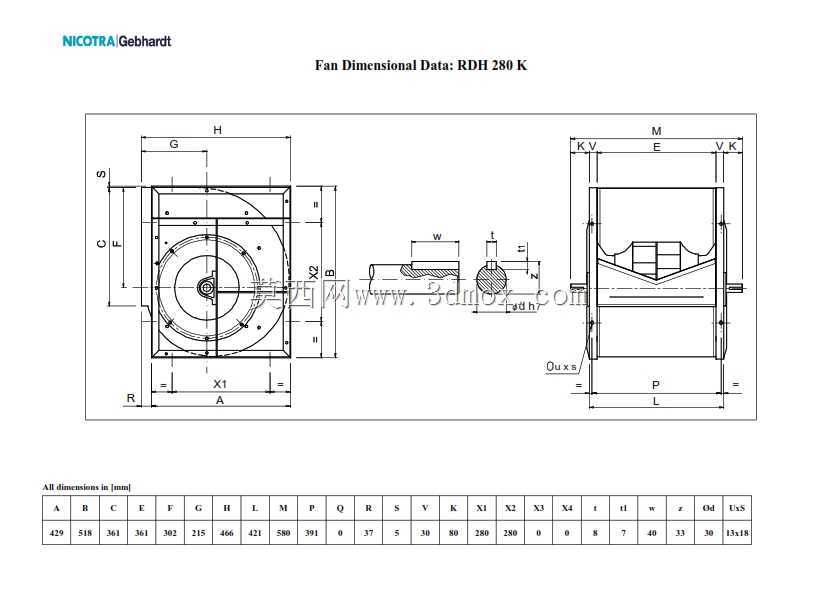

从安装边界尺寸来看，该风机采用方形框架式安装支座，支座预留标准化的螺栓安装孔位，整体安装空间的长宽尺寸控制在429mm、361mm量级，适配常规空调机组的段体安装尺寸，不需要额外做大幅的结构改动就能嵌入组合式空调箱的风机段。风机的主轴采用悬臂式支撑结构，一端伸出机壳用于连接驱动电机，这种结构设计简化了传动链路，相比皮带传动机型，省去了皮带张紧、定期更换皮带的维护工作量，传动效率也更高，适合安装位置紧凑、后期维护空间有限的场景。机壳采用钢板折弯焊接成型，蜗壳型线经过气动优化，能将叶轮甩出的高速气流顺畅减速扩压，将动压有效转化为静压，降低蜗壳内的涡流损失，同时蜗壳的刚性经过加强设计，避免高转速运行时产生结构共振，传递额外的振动噪声。

在实际选型适配过程中，该类风机常被用于写字楼中央空调的空气处理机组、数据机房的精密空调送风、工业生产车间的岗位送风与废气收集系统，在这些场景中，风机需要长期连续运行，因此结构设计上对轴承的选型、叶轮的动平衡等级都有较高要求，该机型的叶轮动平衡精度通常控制在G2.5级以上，能保证在额定转速下运行时，振动幅值控制在标准允许范围内，减少对连接风管、安装基座的振动传递。双进风的结构也让风机的进风气流更均匀，叶轮两侧的进气负载对称，能降低主轴的径向不平衡力，延长轴承的使用寿命，减少长期运行的维护成本。

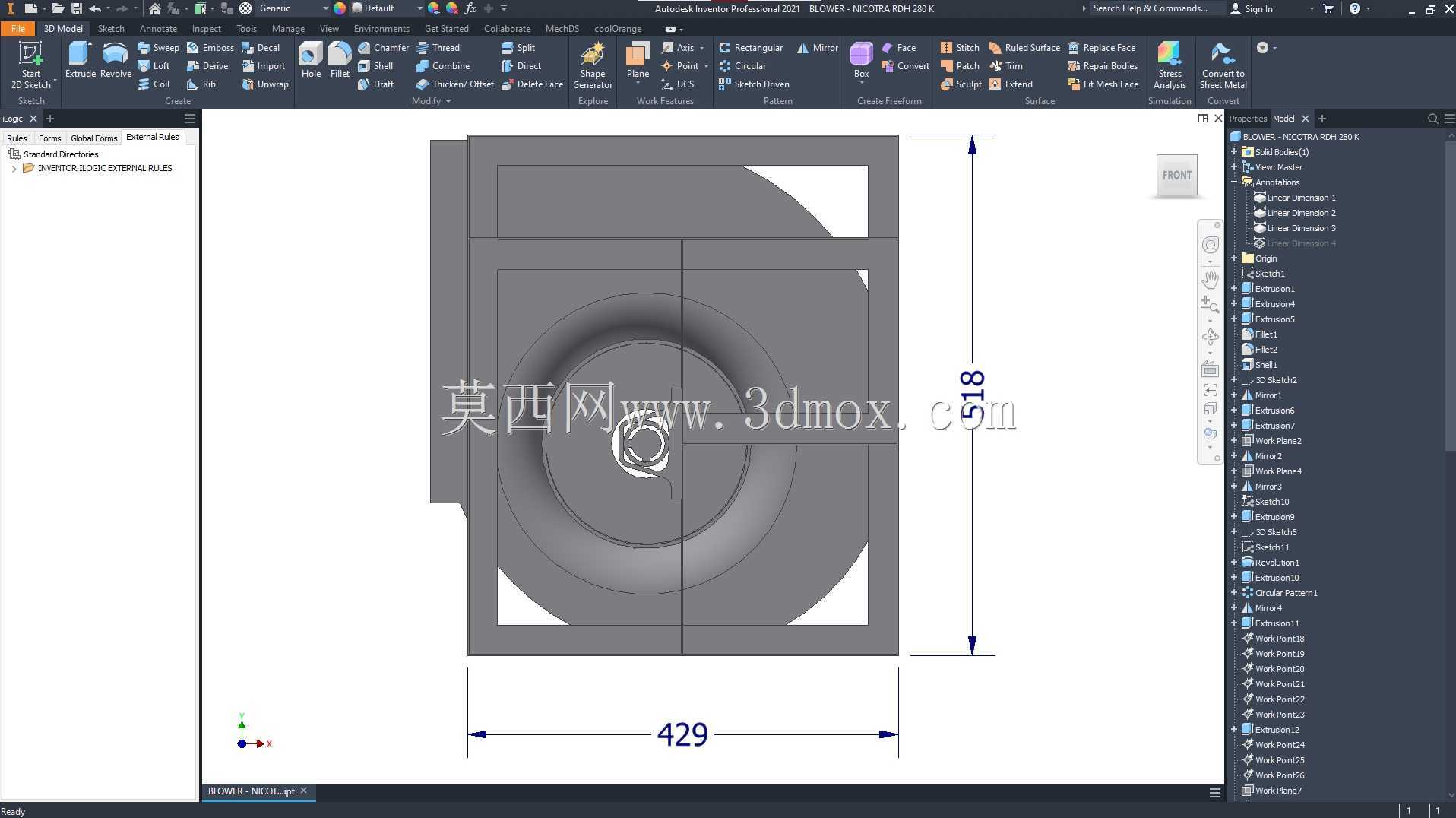

在三维建模过程中，需要重点关注蜗壳的型线曲率与叶轮叶片的空间角度，这两个结构直接决定了风机的气动性能模拟准确度，同时安装支座的孔位尺寸、主轴的伸出长度与配合公差，是实际安装对接时的核心尺寸，建模时需要严格按照实际安装边界控制公差，避免后续装配时出现干涉问题。另外，风机的进出口连接尺寸需要匹配标准风管的法兰规格，保证与风管系统对接时不需要额外制作变径接头，降低现场安装的施工难度。
