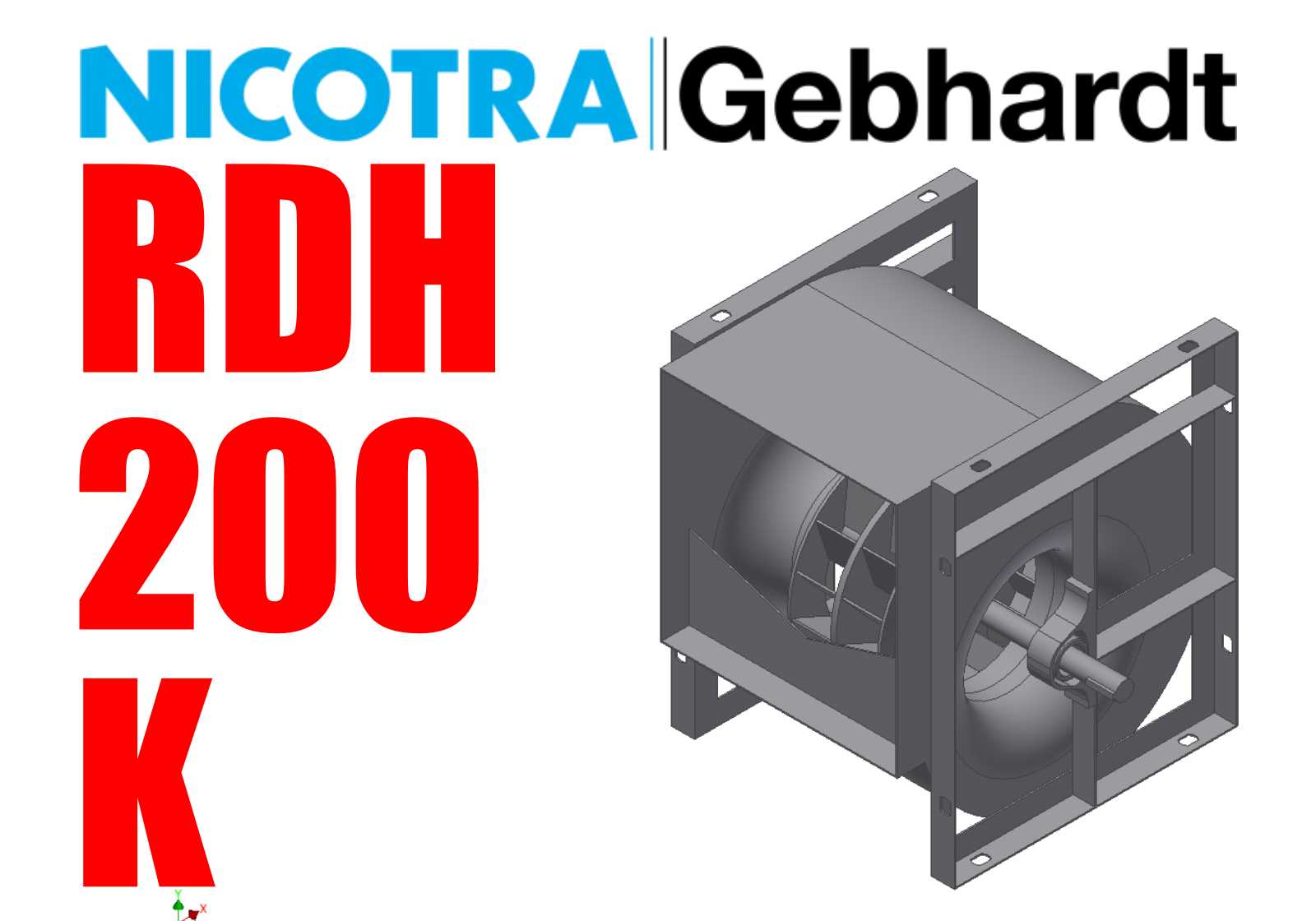

尼科达RDH200K后倾双进风离心鼓风机结构

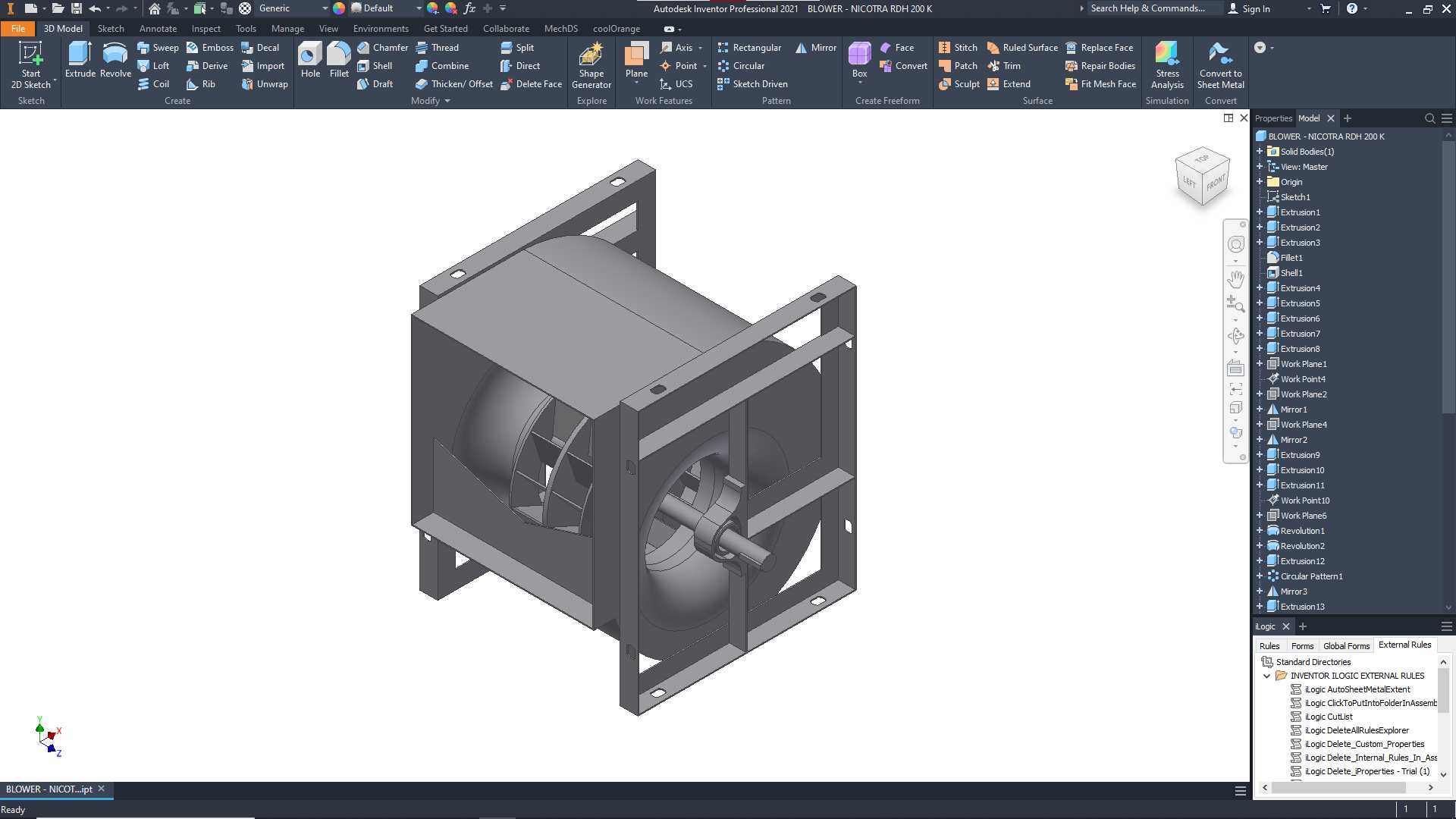

这款双进风离心风机的三维结构，完整还原了尼科达Gebhardt RDH系列200K机型的实体特征，建模过程中严格遵循实物测绘的安装边界与部件配合关系，所有钣金折弯、支架开孔、叶轮叶型的细节都和量产机型保持一致，没有做简化处理，方便结构设计人员直接参考做系统适配。从实际工程应用来看，这类后倾双进风离心风机主要用在商用暖通空调的风柜内部、洁净车间的送风段、数据中心的空调机组通风环节，也可配套在工业烘干线、大型商超的新风系统中，相比前倾叶片的离心风机，后倾叶型的运行效率区间更宽，在管网阻力波动的工况下，风量衰减更小，运行噪音也更低，适合长时间连续运行的通风场景。

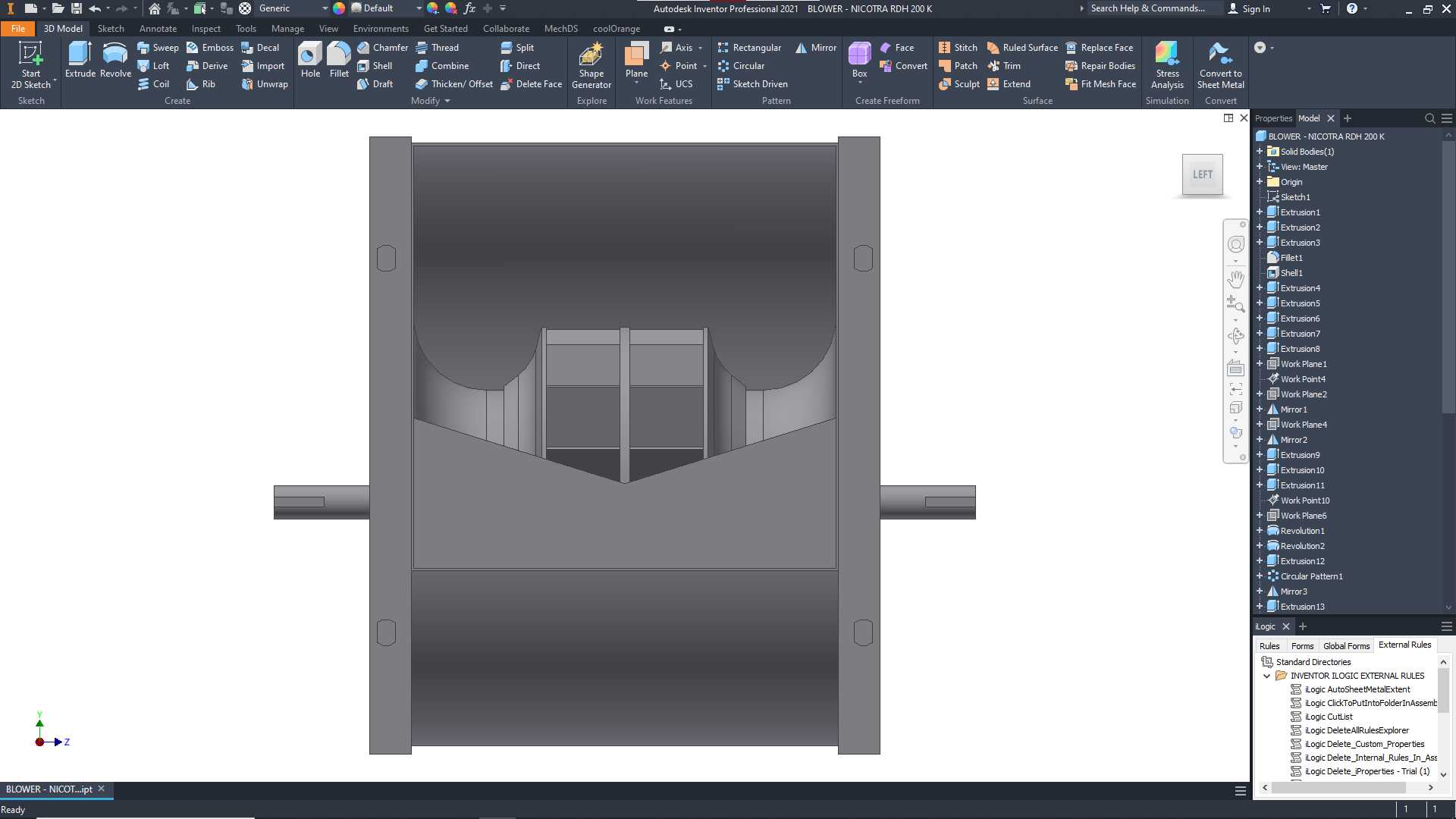

从结构设计思路来看，这款风机采用方形安装框架的结构，框架由等边角钢折弯焊接而成，四个安装面都预留了标准化的螺栓过孔，安装时不需要额外做转接支架，可直接固定在风柜的壁板或者通风管道的对接法兰上，框架的内侧设置了承托蜗壳的定位折边，能保证蜗壳和安装框架的同轴度，避免运行过程中因为装配偏差产生叶轮擦壳的问题。叶轮部分采用后倾式圆弧叶片，叶片和前后轮盘的连接采用满焊结构，建模时还原了叶片的进风导弧角度，这个角度是经过气动优化的，能减少气流进入叶轮时的紊流损失，双进风的结构意味着叶轮两侧都可以进风，相同叶轮直径下，进风面积比单进风机型大近一倍，在相同风量需求下，可以降低风机的整体轴向尺寸，适配安装空间受限的暖通机组场景。

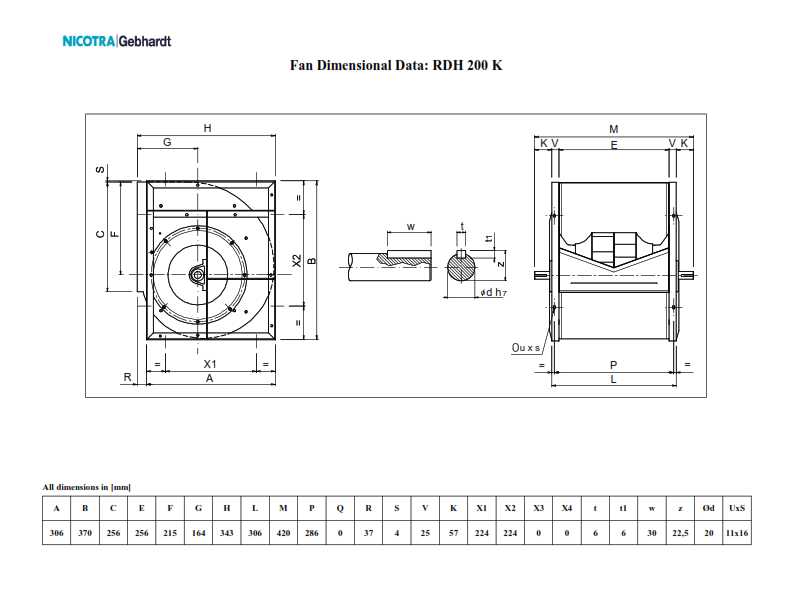

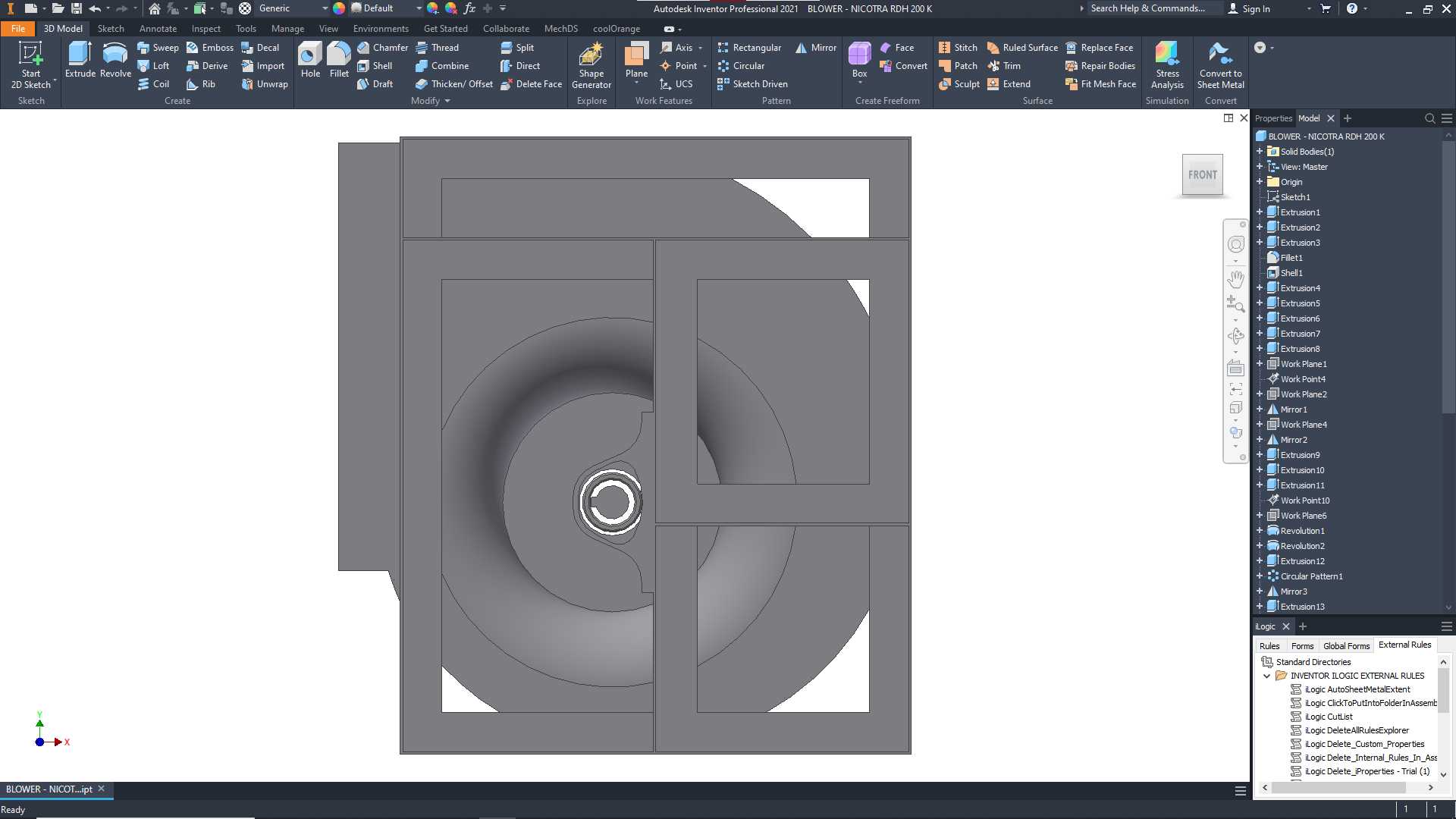

从安装边界尺寸来看，这款200K机型的方形安装框架外边长为标准200mm对应规格，框架的厚度适配常规1.5mm-2mm厚的钣金风柜壁板，安装孔的孔距遵循行业通用的离心风机安装孔位标准，可直接替换同规格的其他品牌同参数风机，不需要重新在设备壁板上打孔。蜗壳部分采用镀锌钢板咬口成型，蜗壳的型线是对数螺旋线，建模时严格按照气动设计的扩压角度做曲面拟合，保证气流从叶轮甩出后，能沿着蜗壳型线顺畅地流向出风口，减少扩压过程中的涡流损失。主轴部分采用台阶轴结构，两端的轴承位同轴度公差控制在0.02mm以内，建模时还原了轴端的键槽结构，方便和配套电机的输出轴直连，或者通过皮带轮做传动连接，轴承座和安装框架之间设置了减震垫的安装位，可配套橡胶减震垫降低运行时的振动传递，避免振动传导到风柜壁板产生结构噪音。

在实际选型参考时，这款模型的结构细节可以帮助设计人员核对风机和周边部件的干涉情况，比如风柜内部的换热器位置、过滤器安装空间、检修门的开启范围，都可以通过导入这个三维模型做装配校验，避免生产组装时出现部件干涉的问题。叶轮的后倾叶型设计，也决定了这款风机的功率特性是随阻力增大而先升后降，不会出现前倾风机那样过载烧电机的问题，适合在管网阻力不确定的通风系统中使用。双进风的结构也让风机的进风气流更均匀，不会因为单侧进风产生叶轮轴向力不平衡的问题，能延长轴承的使用寿命，减少后期维护的频次。建模过程中还还原了蜗壳底部的冷凝水排水孔位，这个细节在暖通空调应用中非常重要，当输送的空气含湿量较高时，蜗壳内部产生的冷凝水可以通过这个孔位及时排出，避免积水在蜗壳内部滋生细菌，或者被气流带到送风管道内部影响送风品质。
