数控管材开槽机三维结构设计模型

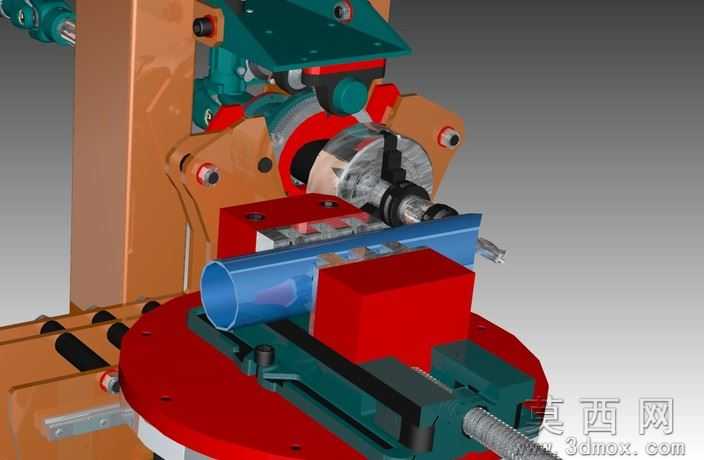

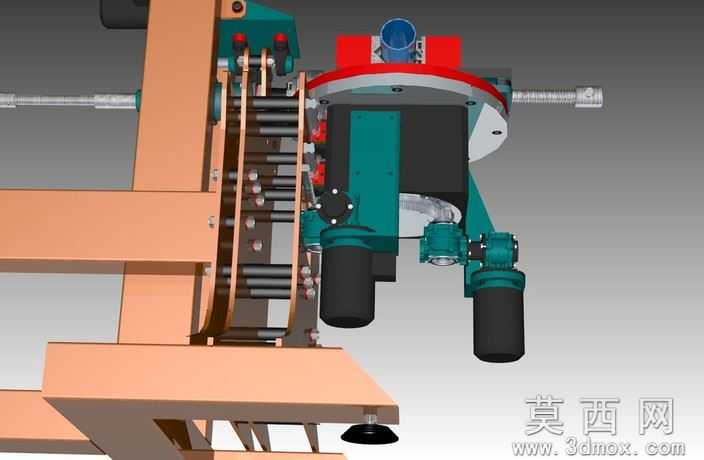

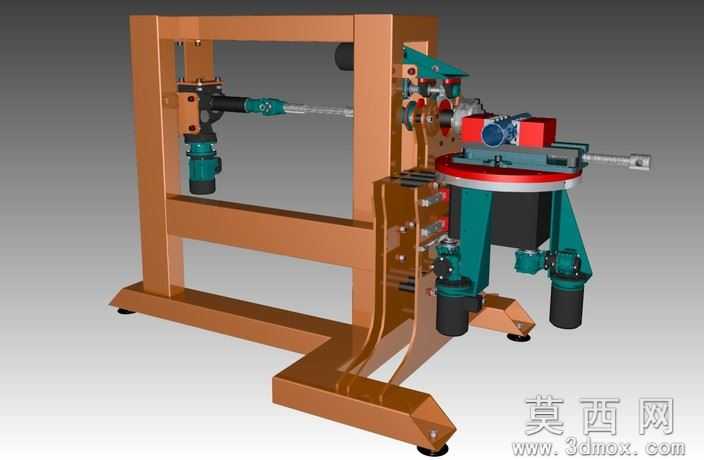

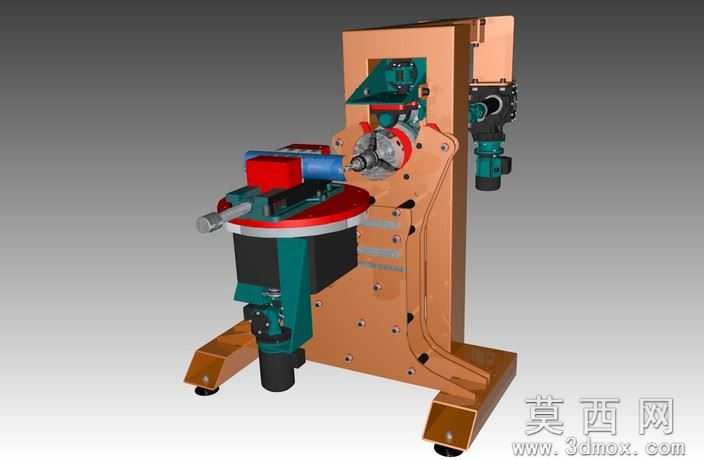

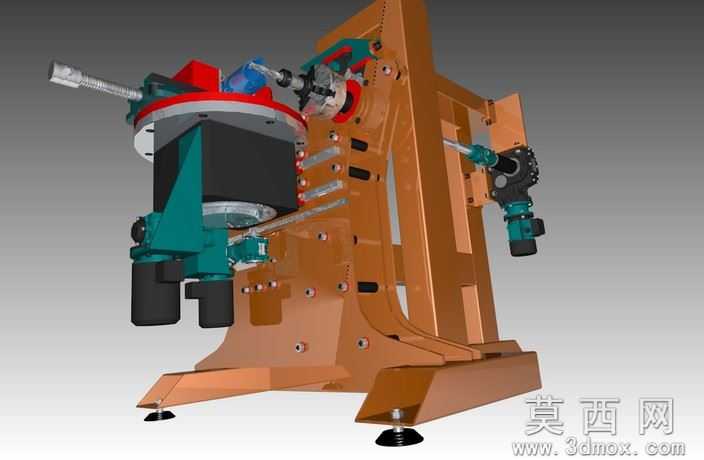

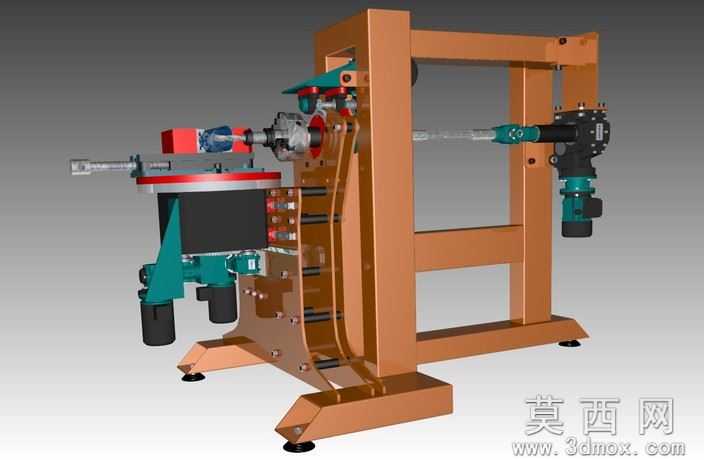

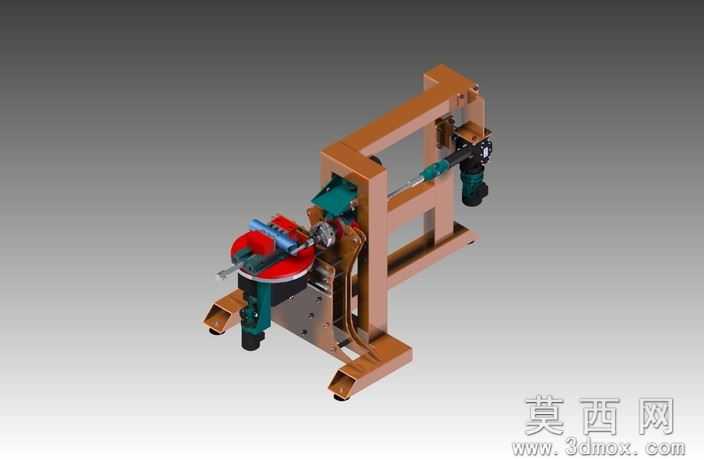

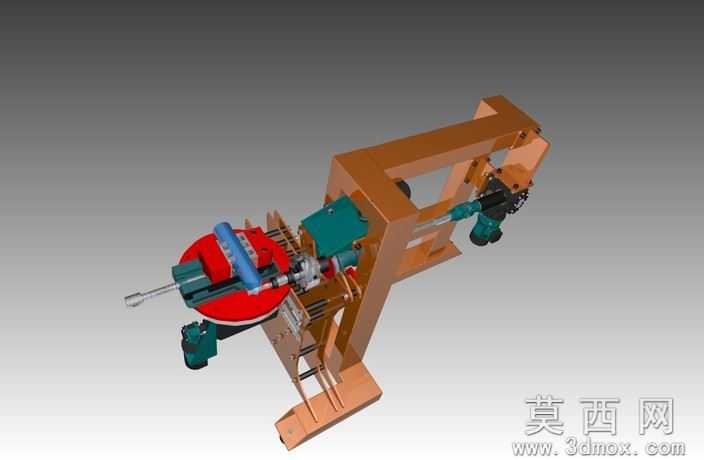

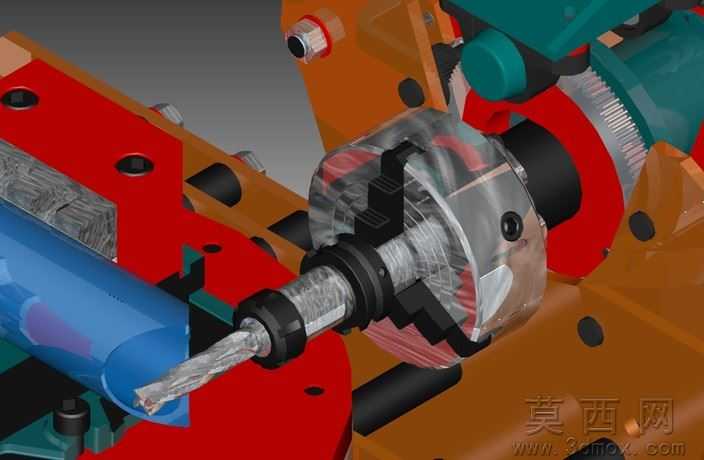

本模型为面向大口径管材开槽加工的数控开槽机三维设计方案，建模阶段以20mm铣削刀具适配20mm管径的加工需求为核心基准，首先完成整体机架的框架式结构搭建，采用SolidWorks软件进行全参数化草图绘制，依次定义机架立柱间距、底座安装基准、加工工位回转中心等核心尺寸参数，通过拉伸、装配约束完成机架主体建模后，再逐一搭建铣削动力头、管材夹持回转机构、横向进给导轨组件、角度调节摆臂等功能模块，每个零部件均按照实际加工装配公差设置配合间隙，确保虚拟装配过程无干涉报错。参数设计层面，模型严格匹配实际加工工况，设置铣削主轴转速区间、进给轴移动行程、夹持机构的管径适配范围、摆臂角度调节范围等核心工艺参数，所有运动副均添加对应的机械配合约束，可在软件环境下完成开槽加工全流程的运动仿真，验证不同角度槽位加工的动作可行性。渲染材质环节对不同零部件做了区分化材质赋予，机架主体采用铜棕色金属烤漆材质模拟焊接钢结构的表面质感，铣削动力头、电机等动力部件采用哑光黑与青绿色工业漆面材质区分功能模块，导轨、传动丝杆等运动部件赋予抛光金属材质，操作手柄、调节手轮等操作件采用防滑橡胶与镀铬金属组合材质，整体渲染效果还原真实工业设备的视觉质感，清晰区分不同功能模块的结构边界。结构原理上，该设备采用机架侧装双铣削动力头的布局，搭配可回转的管材夹持工作台，能够实现管材周向任意角度的槽位加工，横向进给导轨带动铣削动力头完成进刀切削动作，摆臂结构可调整铣头的加工角度，适配不同倾斜角度的槽型加工需求，夹持机构可快速锁紧固定管材，配合回转工作台实现多工位连续加工，无需重复装夹即可完成管材周向多槽位的加工作业。软件兼容层面，模型提供STEP、IGES等通用三维格式，同时包含STL格式文件，可兼容SolidWorks、UG、Pro/E等主流三维CAD软件打开编辑，也可直接导入切片软件用于3D打印验证，不同格式文件均保留完整的装配结构与零部件层级，方便使用者根据需求修改参数、拆解结构。研发教学应用层面，该模型可作为职业院校机械设计、数控加工专业的教学案例，帮助学生理解管材加工专用设备的结构组成与运动原理，也可作为机械研发人员设计同类开槽设备的参考原型，通过修改管径适配参数、铣削功率参数即可快速衍生出不同加工规格的开槽机设计方案，还可用于企业加工车间的新员工设备操作培训，通过三维模型直观展示设备内部结构与加工动作逻辑，降低设备操作的学习成本。
