消隙式错齿反侧隙传动齿轮组结构设计

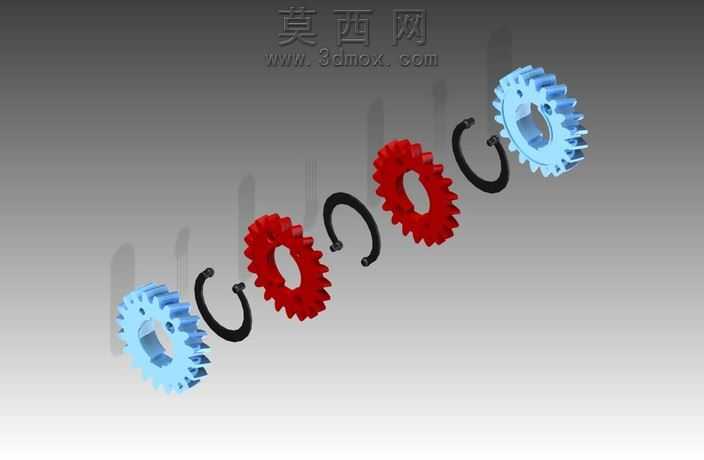

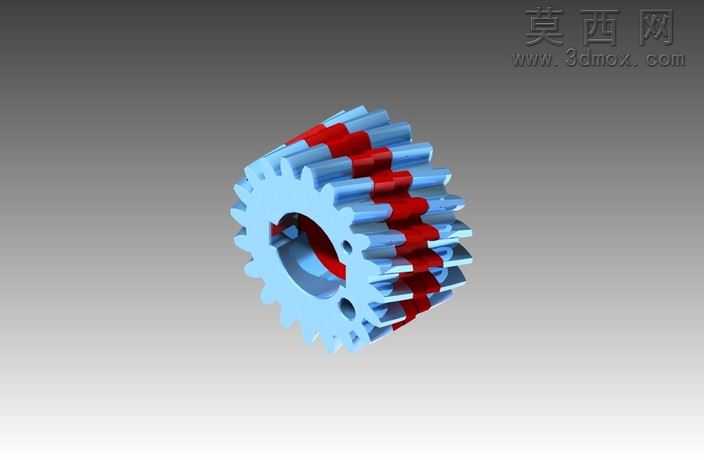

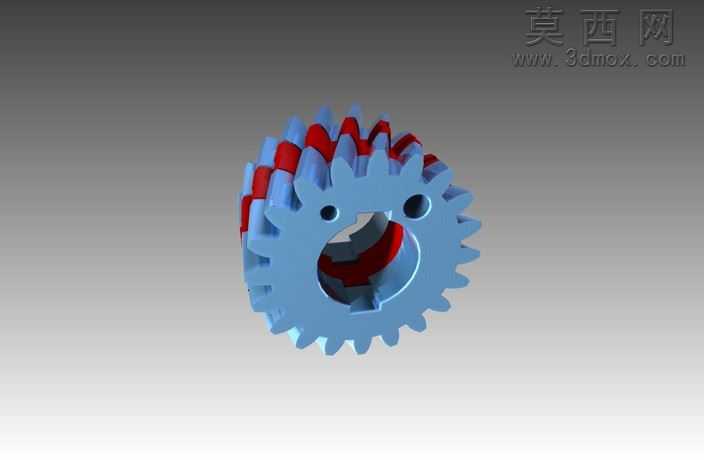

本套反侧隙传动齿轮组采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对齿轮的齿廓曲线、模数、压力角、齿厚等核心参数进行精准定义，保证齿形啮合的理论精度。模型整体包含两组薄型齿轮与配套的C型弹性卡箍部件，通过将两片相同参数的齿轮沿周向错开一定角度装配，配合弹性卡箍提供的周向预紧力，实现齿轮啮合过程中正反齿面的无间隙贴合，从结构根源上消除传统齿轮传动存在的回程侧隙，可有效提升精密传动场景下的传动精度与反向响应速度。建模阶段对齿轮的轮毂结构、安装孔位、键槽定位特征进行了细节还原，保证零件的装配工艺合理性，同时对C型弹性卡箍的卡槽结构、卡接位置进行了适配性设计，确保弹性预紧力能够均匀作用在两片错齿齿轮上，避免传动过程中出现齿面偏载、卡滞等问题。渲染环节采用金属材质质感表现，对钢制齿轮赋予哑光金属漆面材质，还原工业齿轮的真实表面质感，对弹性卡箍赋予黑色弹簧钢材质，突出弹性部件的结构辨识度，场景采用渐变灰色背景配合柔和的定向打光，清晰展现齿轮组的装配层次与错齿结构特征，通过半透明投影效果直观呈现各零件的装配位置关系。设计过程中重点考量了传动消隙的实现逻辑，通过双片齿轮错齿加弹性预紧的经典结构，在不提升齿轮加工精度等级的前提下实现低侧隙传动效果，可广泛应用于精密机床进给、伺服传动、仪器仪表传动等对回程间隙有严格要求的场景，模型各零件间保留了合理的装配间隙，可直接用于装配干涉检查、运动仿真分析，也可作为消隙传动结构的教学演示案例使用，帮助理解反侧隙齿轮的工作原理与结构组成。
