钣金轮廓法兰结构教学演示模型

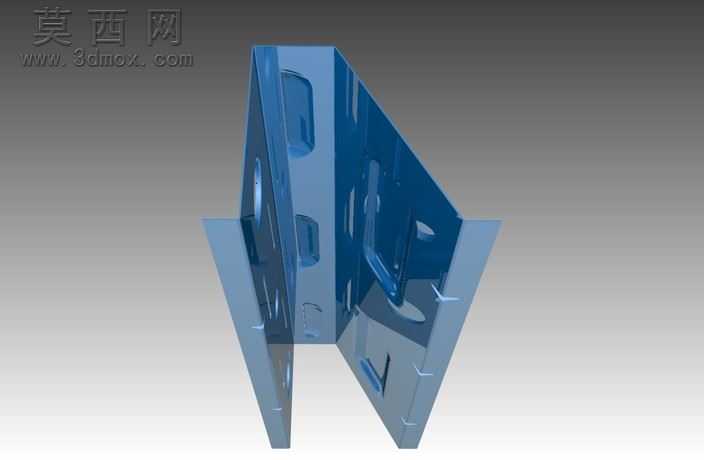

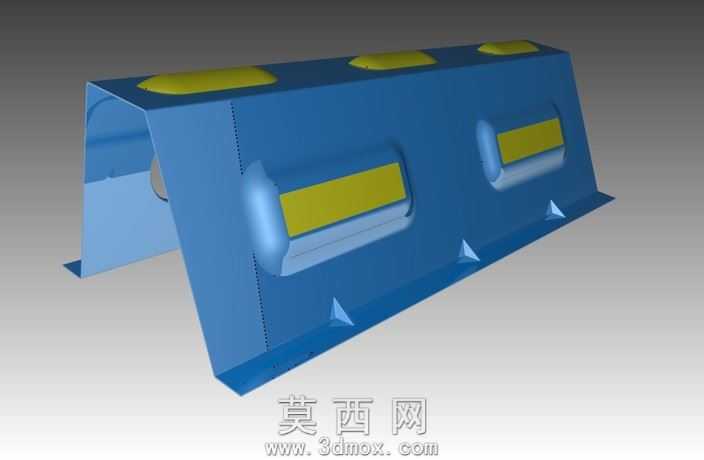

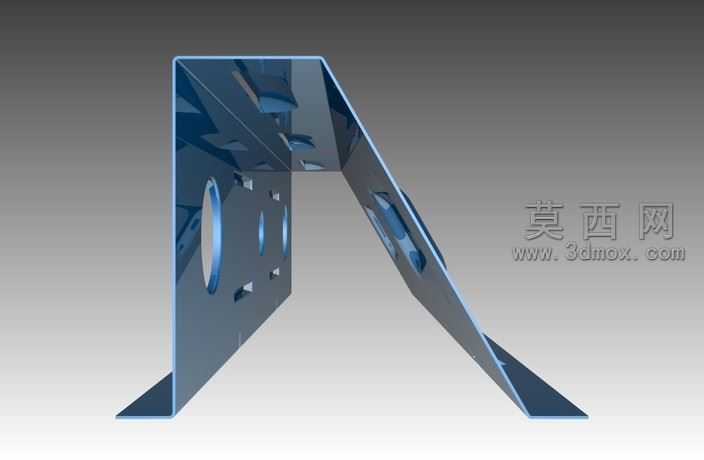

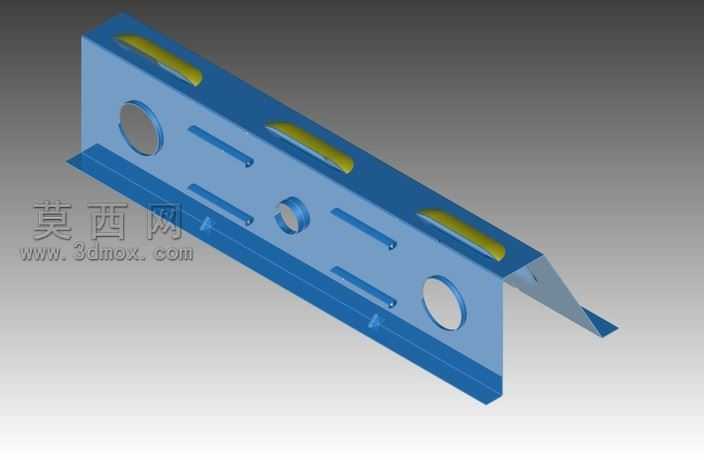

本模型为钣金轮廓法兰工艺教学专用的三维建模作品，整体采用等厚薄壁钣金结构设计，建模过程依托参数化特征建模逻辑完成，首先绘制基础的L型截面轮廓草图，通过基体法兰特征生成初始的钣金主体，再针对不同功能区域分别添加轮廓法兰特征，精准控制每一处法兰的折弯角度、折弯半径、延伸长度以及释放槽参数，确保折弯成型后不会出现材料撕裂或形变超差的问题。模型表面设置了多组不同规格的圆形安装孔与长条形调节槽，孔位与槽体的位置均按照实际钣金装配的公差要求进行定位，建模时通过成形工具与切除特征组合完成开孔操作，同时在法兰边缘添加了符合工艺要求的折弯止裂口，还原真实钣金加工的细节处理。材质方面选用常用的冷轧钢板材质参数，渲染时赋予了均匀的蓝色喷塑表面质感，对孔壁、折弯棱边等位置做了细微的倒角光影处理，既清晰展现结构轮廓，也还原了实际钣金构件的表面处理效果。设计思路围绕轮廓法兰命令的教学应用展开，将不同长度、不同折弯方向、不同连接形式的轮廓法兰特征整合在同一构件上，同时搭配了百叶窗成形、加强筋压型等常见钣金工艺特征，能够直观展示轮廓法兰特征从草图绘制、参数设置到特征生成的完整流程，帮助学习者理解钣金法兰设计中折弯参数匹配、相邻特征避让、工艺缺口预留的核心要点，模型的每一处结构都对应实际钣金加工的工艺要求，没有冗余的非工艺特征，可作为钣金设计入门阶段的特征练习参考案例，也可用于讲解钣金构件从设计到加工的全流程逻辑。
