手动螺杆式平行夹持工装结构设计

项目分类:工装 发布时间:2025-08-13 ID:1061236
  • 手动螺杆式平行夹持工装结构设计
  • 手动螺杆式平行夹持工装结构设计

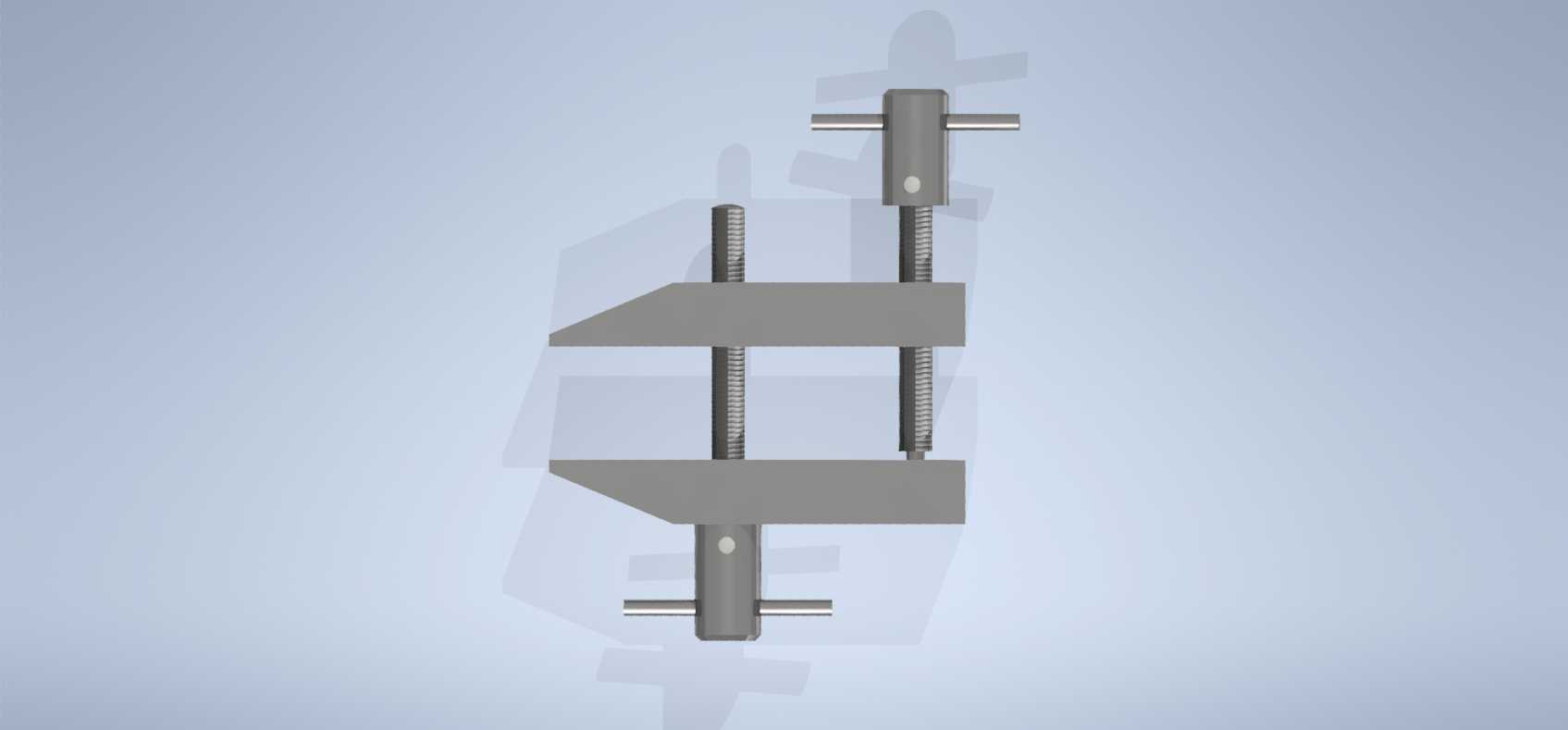

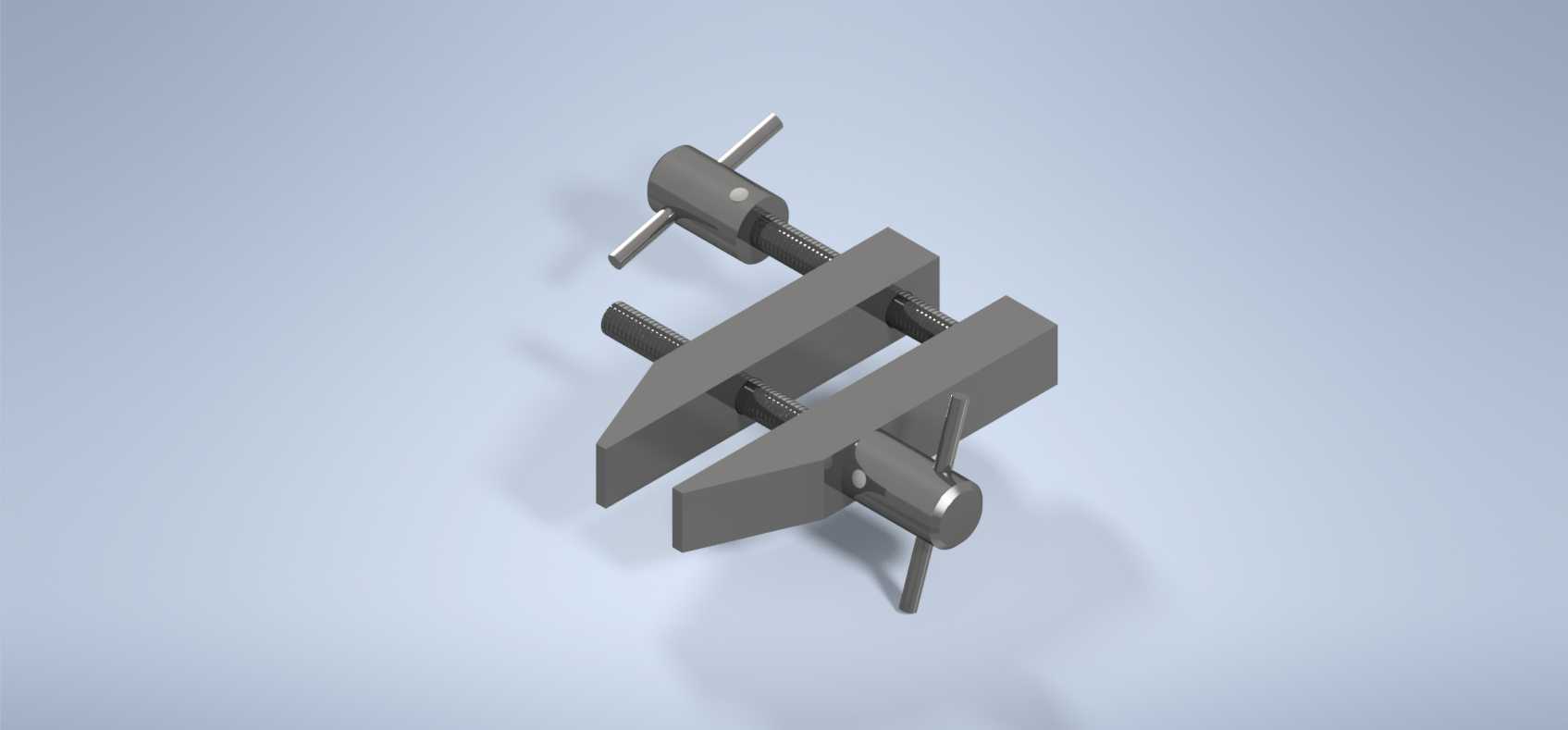

这款手动螺杆驱动的平行夹持结构,是机械加工、装配工位上极为常见的小型工装类构件,日常多用于小尺寸工件的钻孔、打磨、粘接、划线工序的临时固定,也可作为小型检测工位的工件承载定位件,适配多类小规格五金件、塑料样件、非金属试样的夹持需求,相比台虎钳这类通用夹持设备,它的整体结构更紧凑,夹持行程更灵活,可直接放置在工作台面任意位置使用,无需额外的安装固定步骤,适配零散小批量的加工、试制场景。

从功能特性来看,该结构采用双螺杆对称驱动的设计逻辑,两侧的旋拧手柄分别带动对应螺杆转动,推动夹块沿导向方向做平行开合动作,区别于单螺杆驱动的夹持结构,双螺杆的设计可实现单侧夹块的独立微调,在加持异形工件、非对称截面工件时,可通过分别调整两侧螺杆的进给量,让两个夹块的夹持面完全贴合工件表面,避免单螺杆驱动时容易出现的工件翘起、夹持偏斜问题,夹持力的传递也更均匀,不会因为单侧施力过大造成薄壁工件的夹伤变形。夹块的夹持面做了平直化处理,没有额外的齿纹结构,适合夹持表面精度要求较高、不允许留下夹痕的工件,若需要加持大摩擦力的工况,也可在夹持面额外粘贴橡胶垫、铜皮等缓冲垫层,不会破坏原有结构的配合精度。

设计过程中,首先要明确的是夹持行程与开口范围的匹配,这类小型平行夹的最大开口尺寸通常控制在50mm-80mm区间,可覆盖绝大多数小型零件的夹持需求,夹块的厚度设计要兼顾刚性与整体重量,过薄的夹块在螺杆施加较大夹紧力时会出现外张变形,导致夹持面平行度超差,过厚则会增加整体重量,不便随手移动调整位置。螺杆与夹块的配合采用间隙配合的螺纹传动结构,螺纹选用普通公制三角螺纹,传动阻力小,手动旋拧时不需要过大的作用力就能获得足够的夹紧力,螺杆端部与夹块的接触位置做了光轴过渡处理,避免螺杆转动时端部与夹块接触面产生滑动摩擦造成的磨损,长期使用也能保持夹块的平行进给精度。导向结构直接集成在夹块本体上,两个夹块之间通过滑动面配合实现导向,没有额外的导向杆零件,减少了零件数量,降低了加工与装配的难度,日常维护也更简单,出现滑动面磨损时,只需研磨配合面即可恢复精度,不需要更换额外的导向配件。

从安装边界与外形尺寸来看,该结构整体外形为规整的长方体结构,没有外凸的尖锐棱角,放置在工作台面时不会与周边的工具、量具产生干涉,两侧的手柄采用T型结构,长度控制在不会超出夹块整体宽度太多的范围,避免旋拧时手柄碰到周边物件,同时也能保证足够的力臂长度,手动旋拧时可获得足够的扭矩。整体结构的所有零件均采用普通碳钢材料加工即可,夹块的夹持面可根据使用需求做淬火处理提升耐磨性,螺杆采用45号钢加工后做发黑防锈处理,不需要特殊的材料或热处理工艺,普通的机加工车间即可完成全部零件的加工制作,加工成本低,制作周期短,非常适合实训教学、小批量试制场景下的快速制作使用。

实际使用过程中,这类平行夹的夹持力可通过手柄的旋拧力度灵活控制,加持脆性材料如陶瓷、玻璃样件时,可适当减小旋拧力矩,避免夹碎工件;加持金属件需要较大切削力的加工场景时,可适当加大旋拧力矩,保证加工过程中工件不会出现位移。相比带固定底座的台虎钳,它的使用场景更灵活,除了放置在工作台面上使用,也可临时夹持在大型工件的表面作为辅助定位工装,或是搭配磁力座使用,吸附在磨床、铣床的工作台面上作为临时定位件,适配多类零散的加工、装配、检测需求,是小型加工工位、试制车间、教学实训场景下实用性极强的工装构件。
