方形法兰安装小型万向旋转脚轮结构

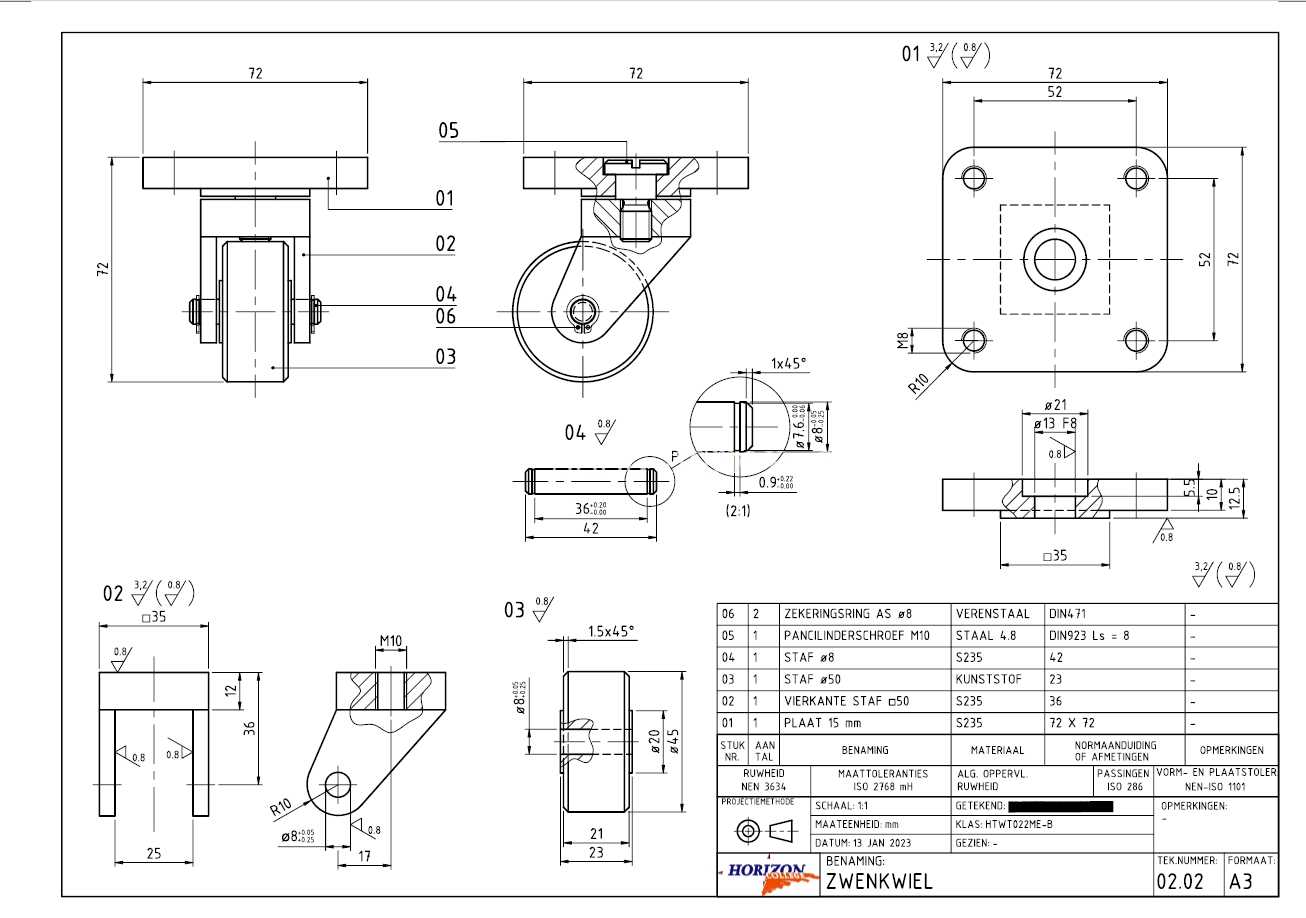

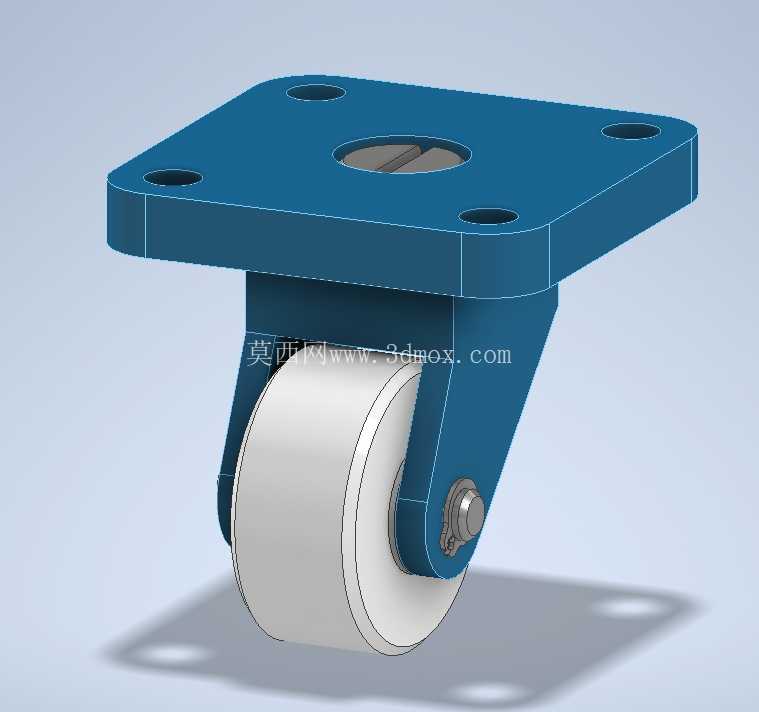

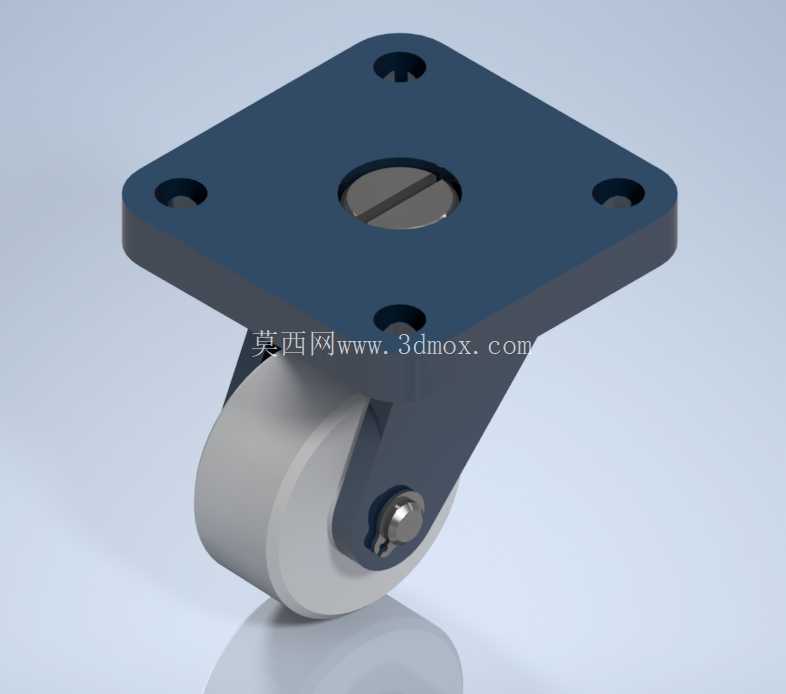

　　这类小型万向脚轮常应用在小型实验设备、桌面级工装台架、轻型物料周转箱、教学实训装置这类对安装空间要求紧凑、整体负载不大的移动场景中，区别于重型工业脚轮的厚重结构，该款脚轮的整体尺寸控制偏向轻量化，适配的单轮负载通常在十公斤级区间，完全满足小型设备的短距离移位、工位调整需求。从结构设计来看，这款脚轮采用方形法兰安装面作为固定接口，法兰面上预留四个沉头安装孔，孔位分布采用对称矩形布局，安装时可直接通过螺栓将法兰面固定在设备底部的安装平面上，沉孔设计可以让螺栓头部完全埋入法兰面内，不会突出安装面造成干涉，也能避免螺栓头剐蹭地面或周边物件。

　　法兰中心位置设置旋转主轴结构，主轴与下方的轮架采用铆接式转动配合，转动副内部预留了润滑间隙，既可以保证360度水平方向的自由旋转，也能控制转动阻尼，避免轮架在设备移动过程中出现随意甩动的问题，转向过程中轮架不会与法兰安装面发生卡滞，转向轨迹顺滑。轮体部分采用单轮支撑结构，轮架为单侧折弯成型的支撑臂，轮轴穿过滚轮中心与支撑臂两端固定，滚轮采用圆弧面外缘设计，接触地面时的接触面积适中，既可以保证滚动过程的顺畅性，也能减少对环氧地坪、木质地板、实验室地砖这类常见地面的压痕损伤，滚轮材质偏向低硬度工程塑料，滚动过程噪音低，适合对环境噪音有要求的室内场景使用。在安装边界的设计考量上，这款脚轮的整体安装高度较低，法兰面到滚轮最低点的垂直距离控制在小尺寸区间，安装后不会过度抬升设备的整体重心，能保证小型设备放置和移动时的稳定性，避免重心过高出现侧翻风险；法兰的外轮廓尺寸也做了紧凑化处理，四个安装孔的中心距适配常见的小型设备底部安装孔位，不需要额外做转接板就可以直接安装，轮架旋转过程中，最外侧的回转半径小于法兰的外轮廓边界，不会出现轮架旋转时超出设备底部轮廓、碰撞周边物件的问题。

　　从功能特性来看，这款脚轮没有额外设置刹车结构，属于纯万向移动类型，适合需要频繁调整位置、不需要长时间固定锁止的使用场景，比如学校实训项目里的小型移动作业台、桌面级小型检测设备的底部支撑，移动时只需要施加很小的推力就可以改变设备的位置和朝向，转向时不需要额外抬起设备，依靠旋转主轴的转动就可以灵活改变行进方向。设计过程中，轮架的折弯角度经过反复校核，保证滚轮在转动到任意方向时，轮缘都不会和法兰面、安装设备的底部结构发生摩擦，轮轴的固定方式采用端部铆压结构，不需要额外的紧固件防松，长期使用过程中不会出现轮轴松脱、滚轮脱落的问题，旋转主轴的铆接紧密度也经过调试，既不会因为过紧造成转向卡滞，也不会因为过松造成轮架晃动、移动过程中走偏。

　　这类小型脚轮的应用场景还覆盖了小型收纳柜、移动展示架、轻型医用护理辅助设备等领域，核心的设计逻辑就是在满足基础移动转向功能的前提下，尽可能压缩整体结构尺寸，降低自身重量，同时保证结构的可靠性，不需要复杂的维护，安装后可以长期稳定使用。在建模过程中，各个部件的配合公差都按照常规五金件的加工精度设置，法兰面的平面度、安装孔的位置度、旋转主轴的同轴度都符合通用五金配件的加工要求，滚轮的圆弧面轮廓度也做了优化，保证滚动过程中轮面和地面的接触均匀，不会出现局部磨损过快的问题。
