考试练习用外螺纹连接式安全阀结构设计

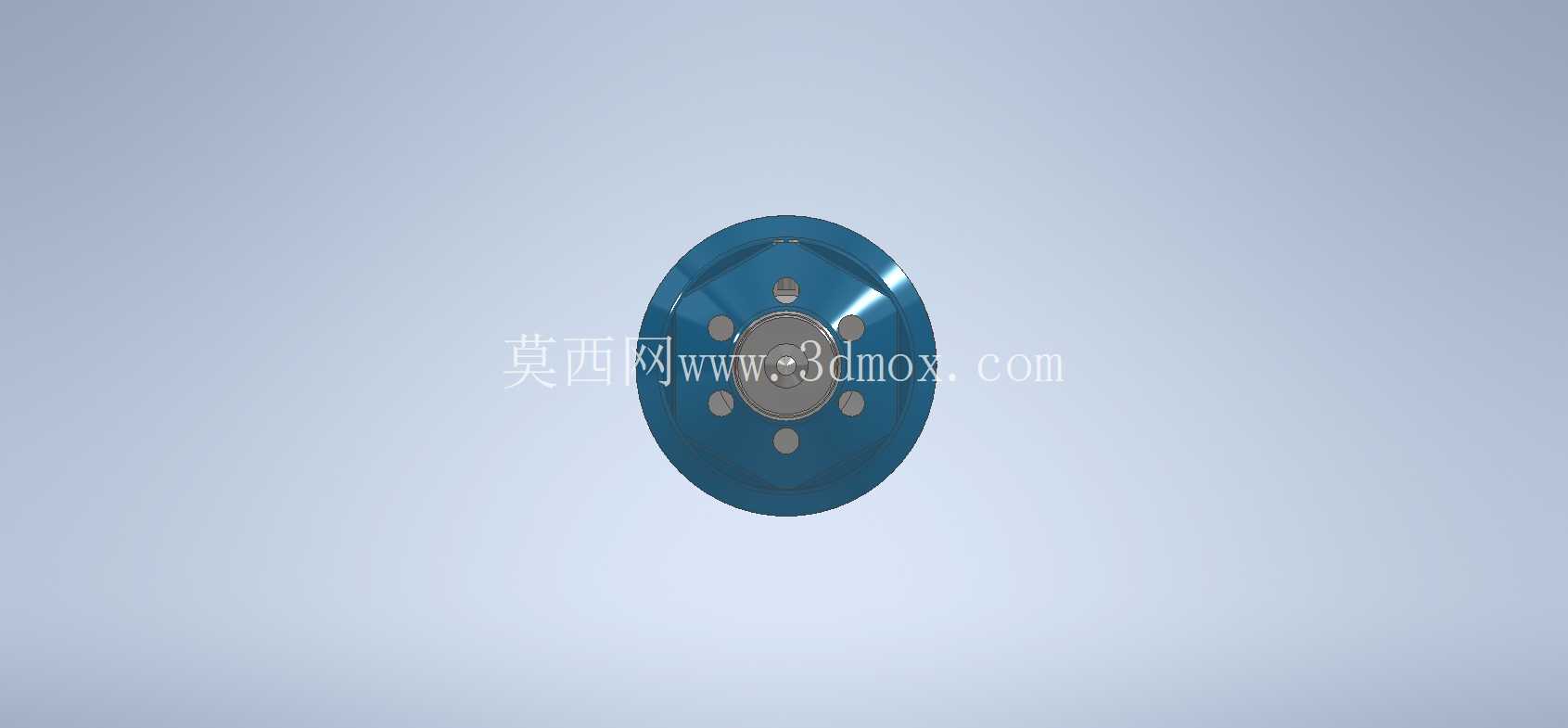

　　这款阀件的建模练习，核心是还原外螺纹连接型安全阀的典型结构逻辑，先从安装适配场景说起，这类侧向外螺纹的连接形式，大多适配小通径的液压、气动管路或是小型压力容器的泄压接口，安装时不需要额外的法兰配对，直接通过外螺纹旋入预设的内螺纹接口即可，安装边界上要预留出阀体六角调节部位的扳手操作空间，通常阀体最大外径处距离安装基面的预留间隙不能小于15mm，避免安装时扳手无法卡入拧紧，同时要注意泄压出口的朝向，不能正对操作人员常活动的区域，避免泄压时介质喷出造成安全隐患。从功能特性来看，这类小型安全阀主要承担系统超压时的自动泄放功能，当系统内部压力超过预设的开启值时，阀内部的弹簧组件会被介质压力顶开，介质从阀体侧面的泄压孔排出，待系统压力回落至安全值后，弹簧带动阀芯复位，重新实现密封，阻断介质继续外泄，整个动作过程不需要人工干预，是压力系统中最基础的被动安全防护部件，常见于小型空压机、实验用压力管路、小型液压动力单元的配套防护。

　　设计思路上，建模时优先处理的是核心运动部件的同轴度要求，阀芯的运动轴线、弹簧的安装轴线、外螺纹连接的轴线必须完全重合，否则会出现阀芯卡滞、密封面偏磨导致泄压不准或者泄漏的问题，阀体上的泄压开孔位置要避开内部弹簧的安装区域，保证泄放时介质流通顺畅，不会因为弹簧的遮挡导致泄放流量不足，阀体端部的外螺纹选用常规的管螺纹规格，螺纹有效长度控制在12-18mm之间，既保证连接强度，又避免螺纹过长导致安装时顶到管路内部的其他结构。

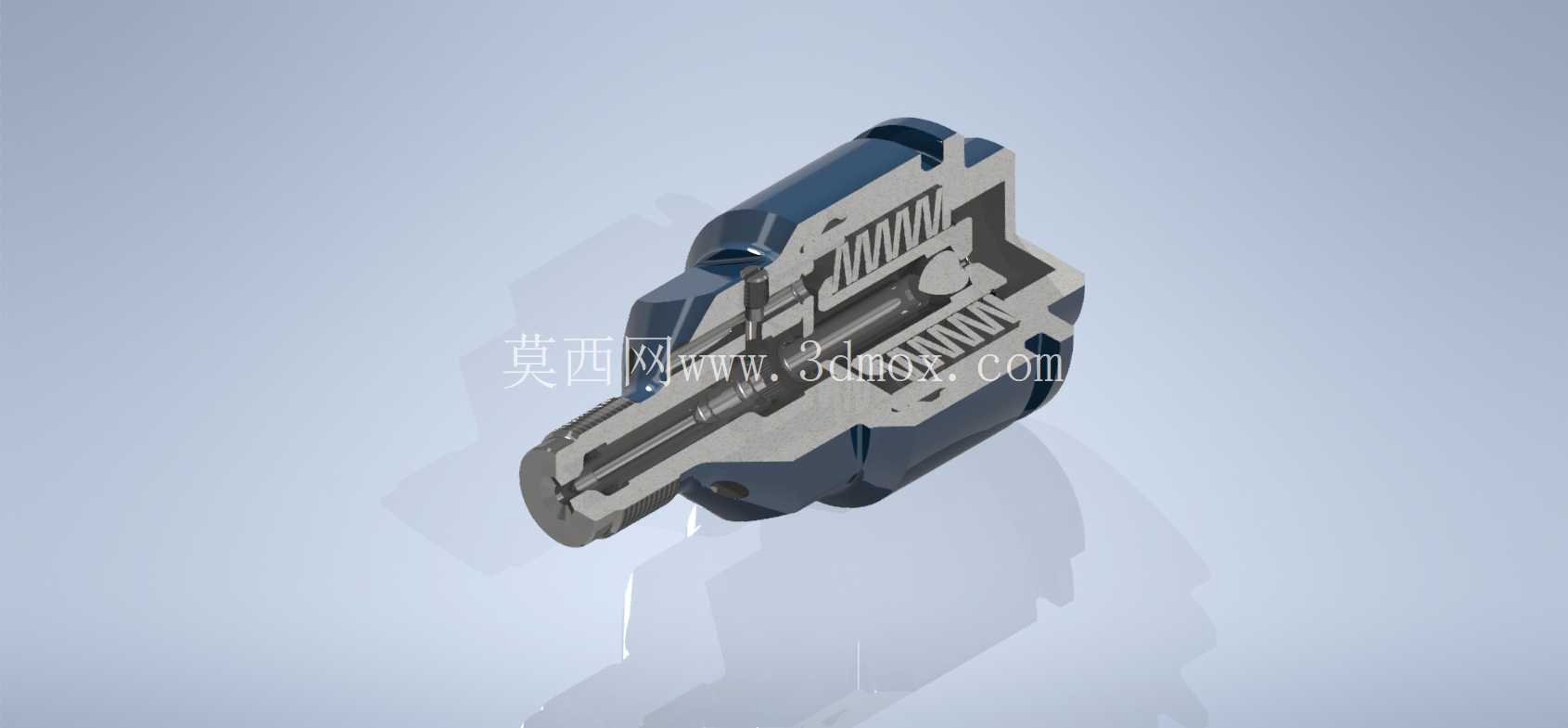

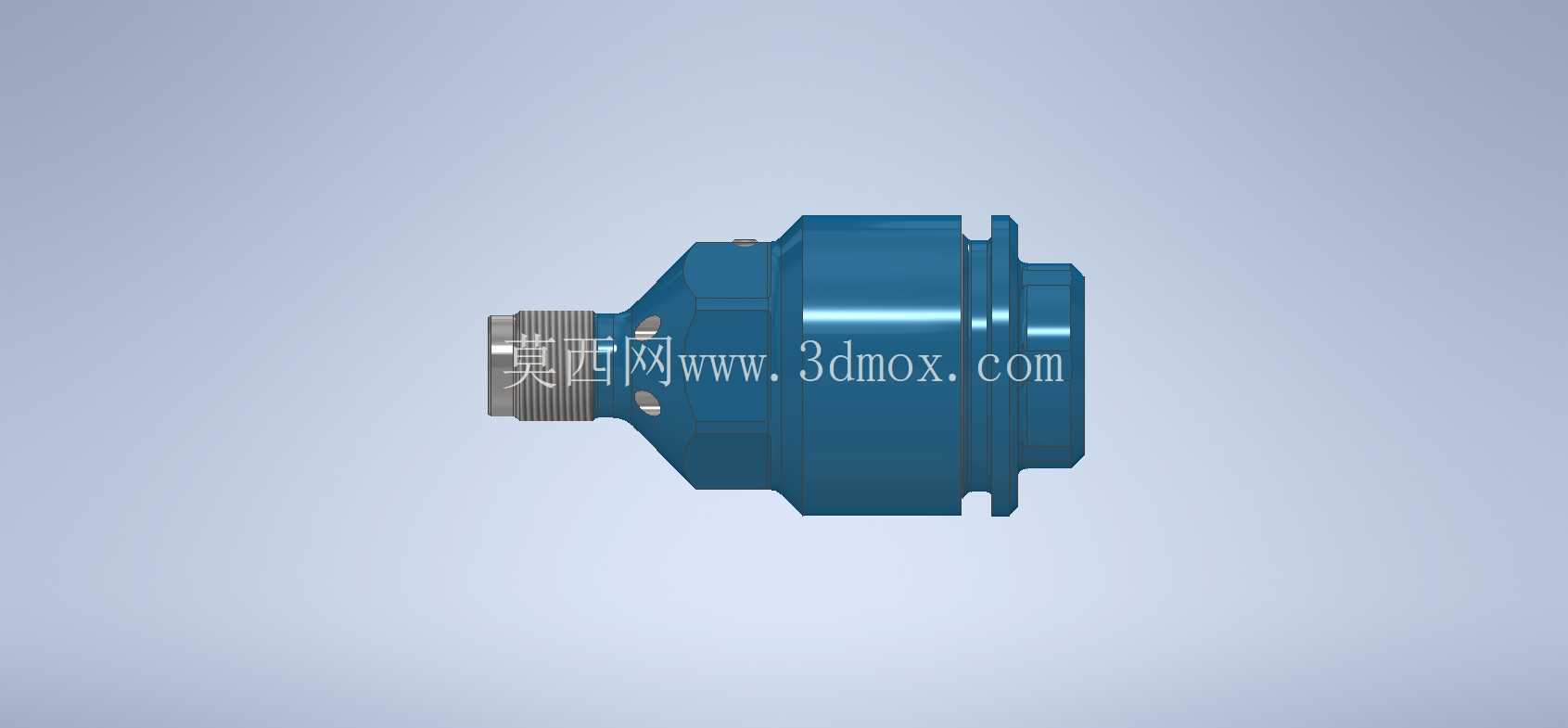

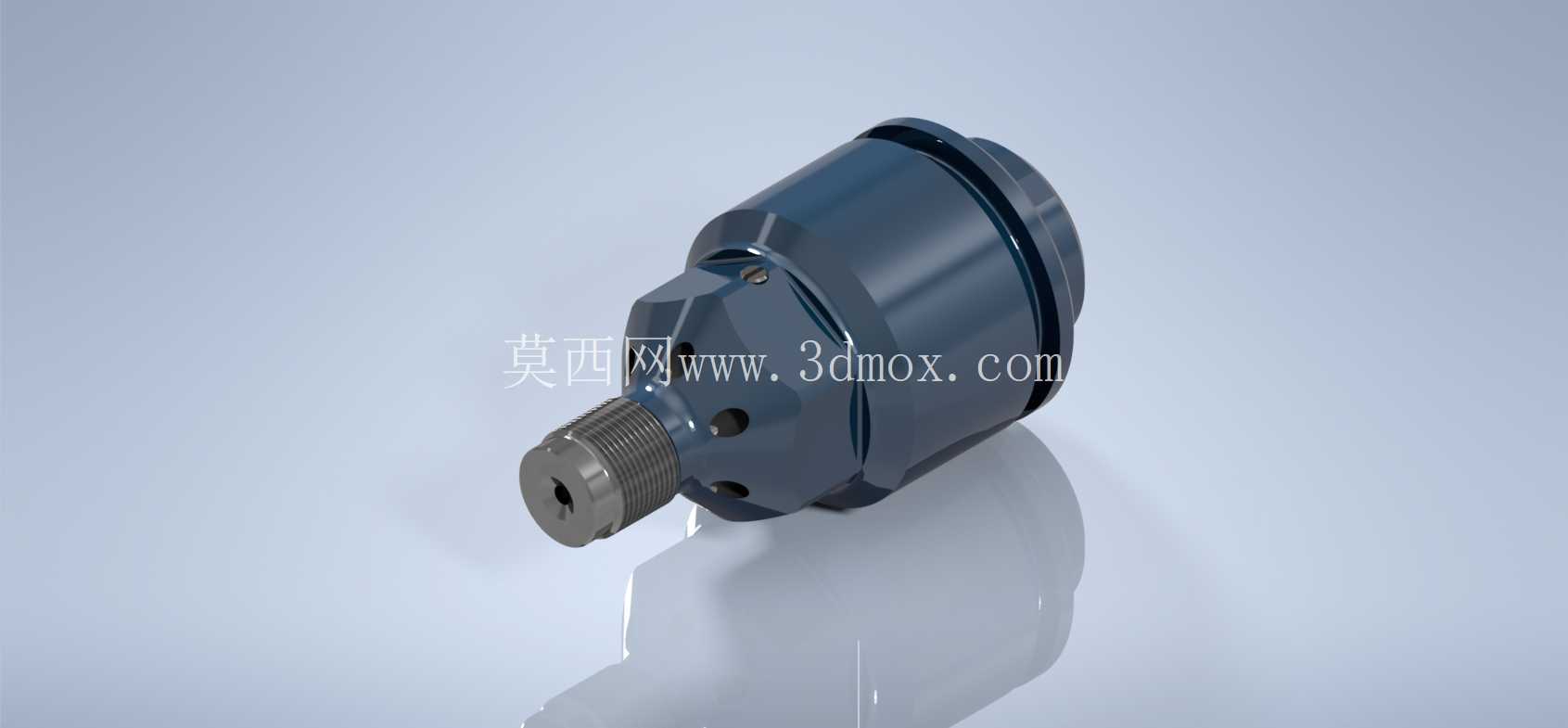

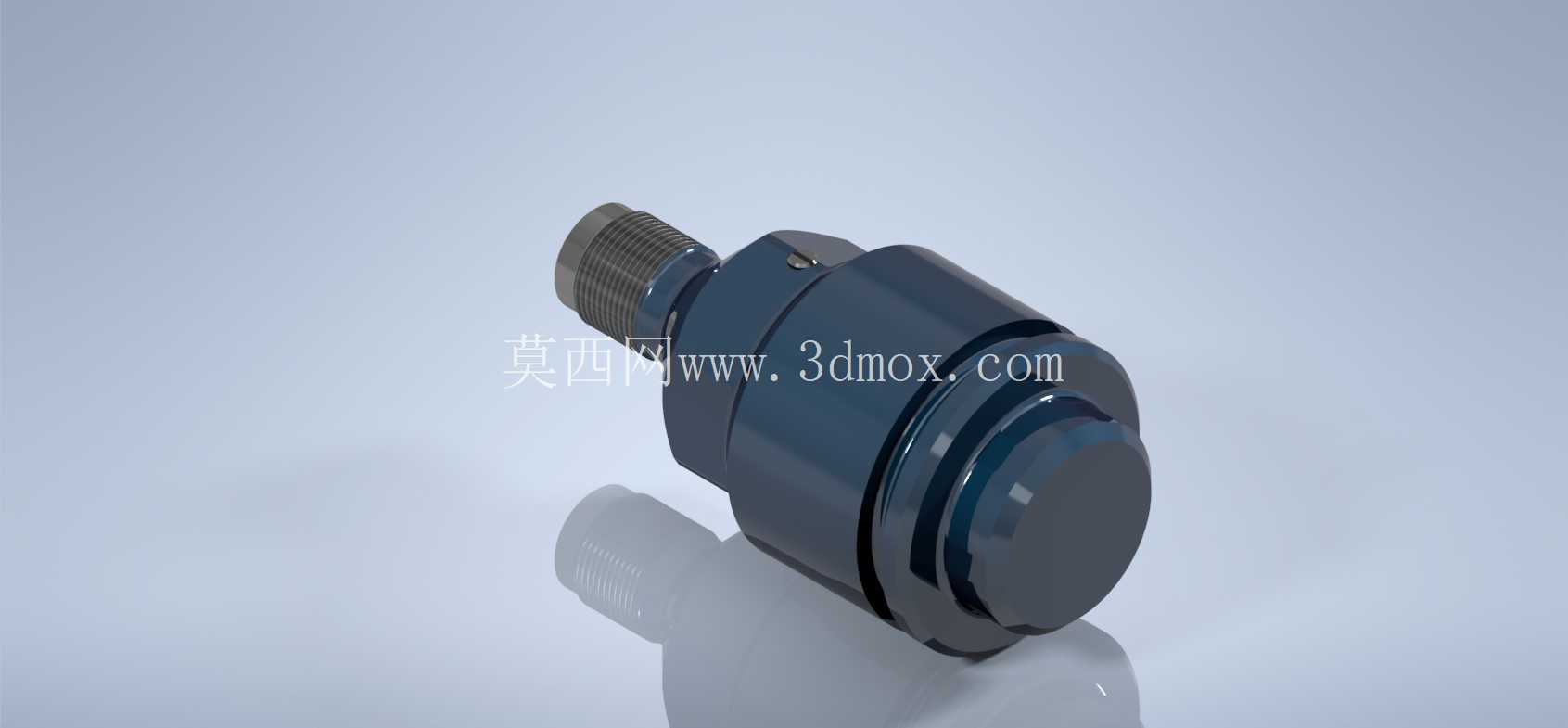

　　外形尺寸方面，这款阀件整体长度控制在60mm左右，最大外径约45mm，属于小型阀件范畴，外螺纹端的直径适配常用的4分或6分管路接口，阀体上的六角结构对边尺寸符合标准扳手的尺寸序列，不需要定制专用工具就能完成拆装，阀体表面的深色处理是典型的金属氧化发黑工艺，既可以提升阀体的防锈能力，也能在工业环境中减少反光，避免干扰操作人员对管路状态的观察。从结构细节来看，阀芯与阀体配合的密封面采用锥面密封形式，相比平面密封，锥面密封的对中性更好，在弹簧压力的作用下能实现更可靠的线密封，即使有少量的介质杂质附着，也不容易出现密封失效的问题，弹簧的选型上要匹配预设的开启压力，弹簧的刚度不能过大也不能过小，刚度过大会导致开启压力偏高，系统超压时无法及时泄放，刚度过小则会导致阀门提前开启，无法维持系统正常的工作压力，建模时弹簧的两端都做了并圈磨平处理，保证弹簧安装时端面与轴线垂直，避免弹簧受力倾斜导致阀芯运动卡滞。

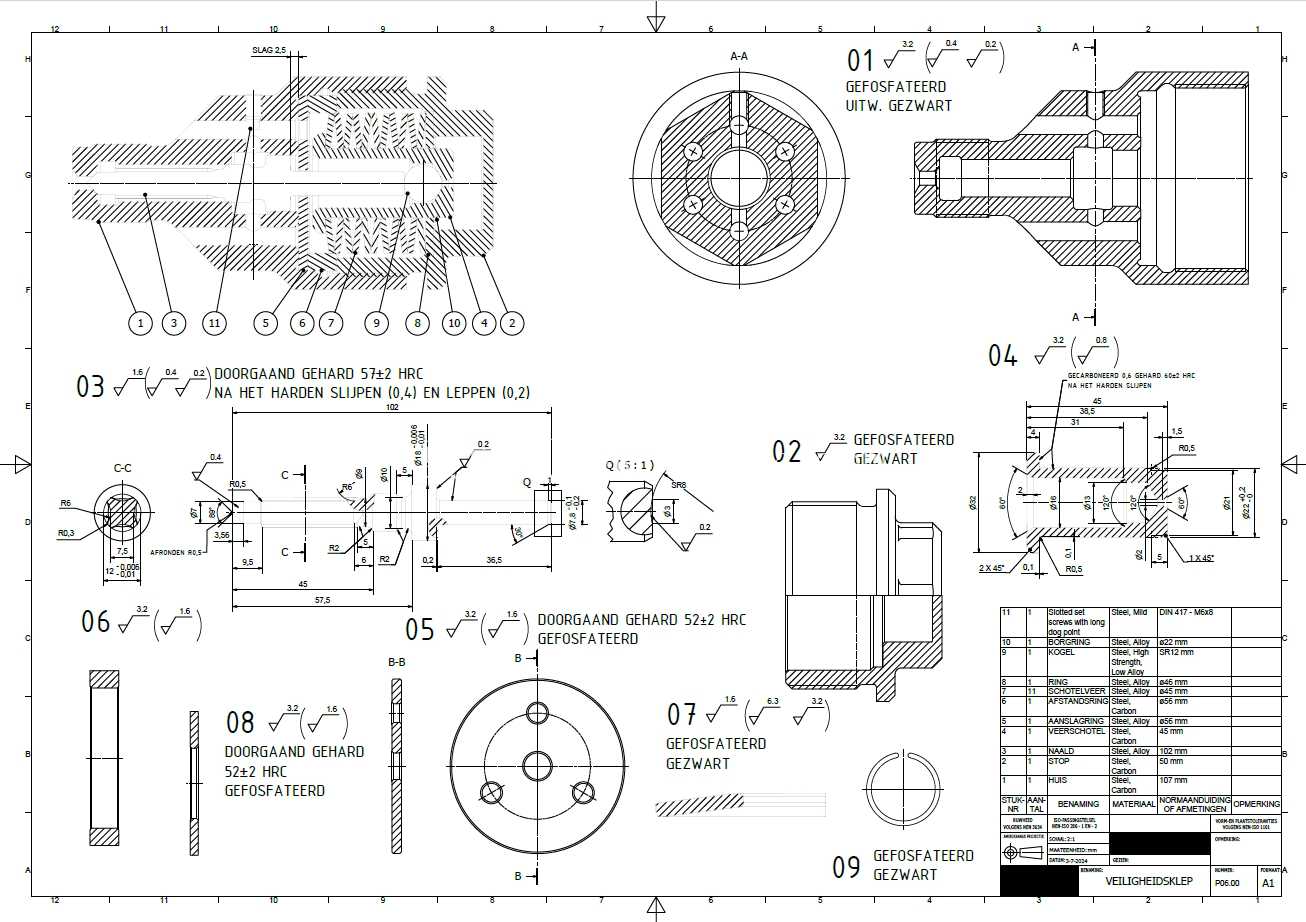

　　实际应用中，这类小型安全阀还要考虑定期校验的需求，阀体顶部预留了调节结构，可以通过调整弹簧的预压缩量来修正开启压力，校验完成后可以通过锁紧结构固定调节位置，避免设备运行过程中因为振动导致调节位置偏移，改变泄压设定值。建模过程中对2D工程图的表达做了适配，虽然部分细节的视图表达存在小瑕疵，但核心的尺寸标注、配合公差、形位公差要求都能清晰读取，完全可以满足练习阶段的结构设计学习需求，对于刚接触阀件设计的从业者来说，通过拆解这个模型的结构，能快速掌握小型直动式安全阀的核心设计逻辑，理解压力泄放部件的设计要点，避免在实际项目中出现同轴度不足、密封结构设计不合理、安装空间预留不足这类常见的设计问题。
