尼科达RDH400K双进风离心鼓风机结构

　　在商用中央空调风系统、工业厂房通风换气、大型商超空气循环这类HVAC项目里，风机选型往往是决定整套风系统运行效率与噪音表现的核心环节，这款带后倾叶片的双进气离心风机，正是针对中高压送风场景开发的适配机型。从结构设计逻辑来看，双进风的结构形式能让叶轮两侧同时进风，相比同规格单进风离心风机，进风面积提升近一倍，在相同风量需求下可以有效降低进风风速，减少进风端的涡流损耗与气流噪音，这也是这类机型常被用在对噪音控制有要求的商用通风场景的核心原因。后倾式叶片的设计，让风机在运行过程中具备更宽的高效工作区间，不会因为管网阻力的小幅波动出现工况点大幅偏移的情况，动力匹配的容错率更高，也能避免电机长期过载运行的风险。

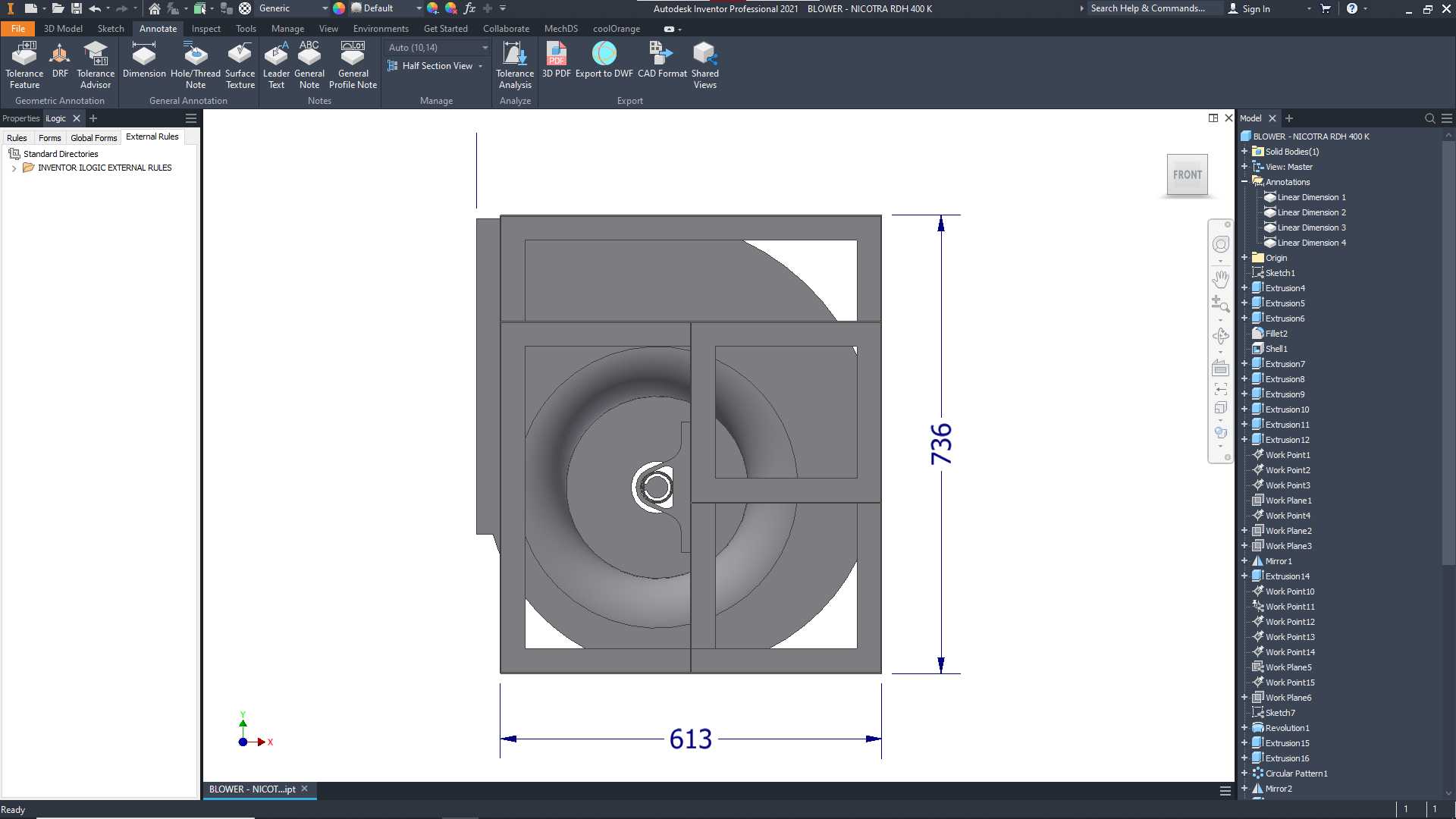

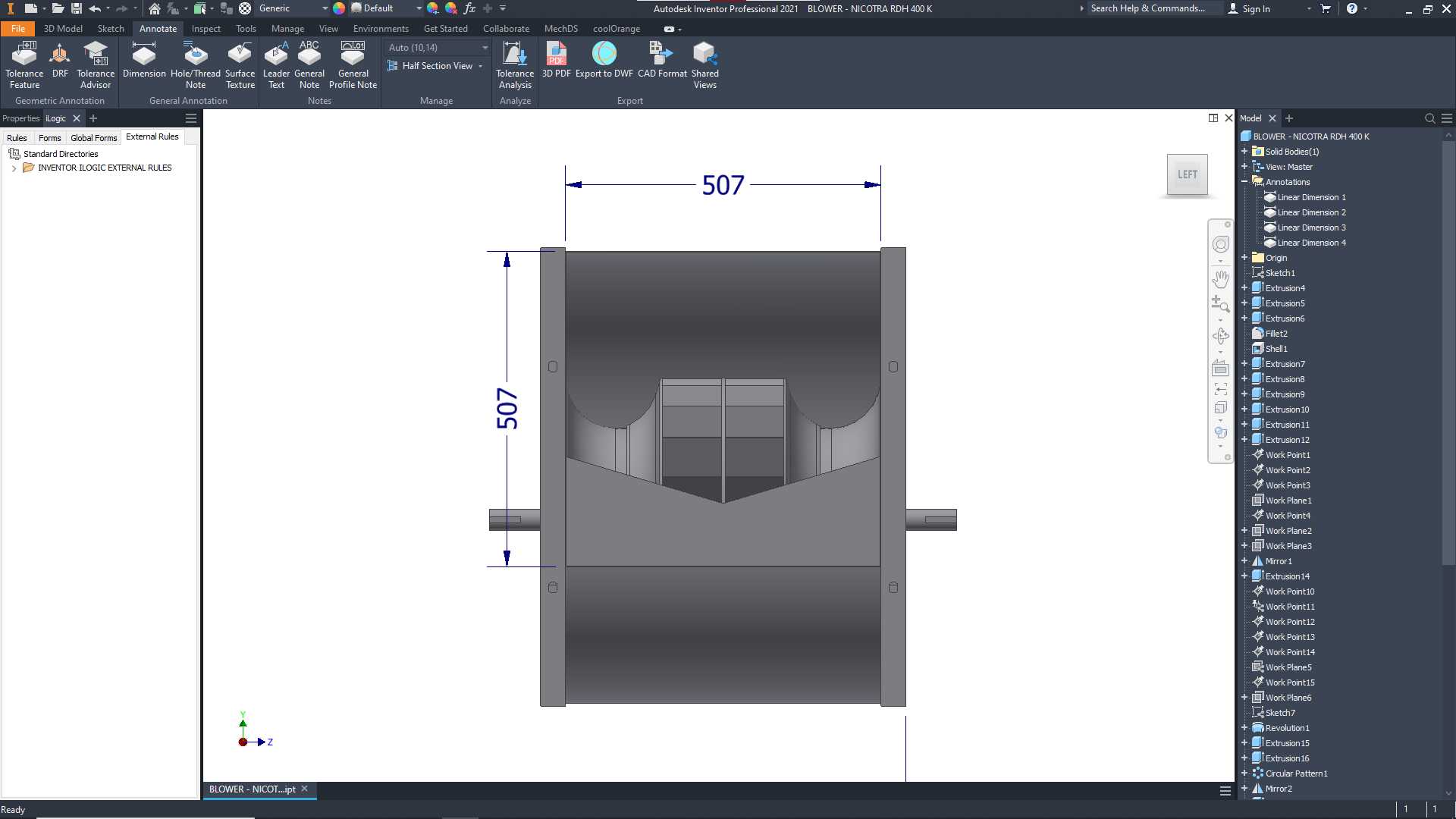

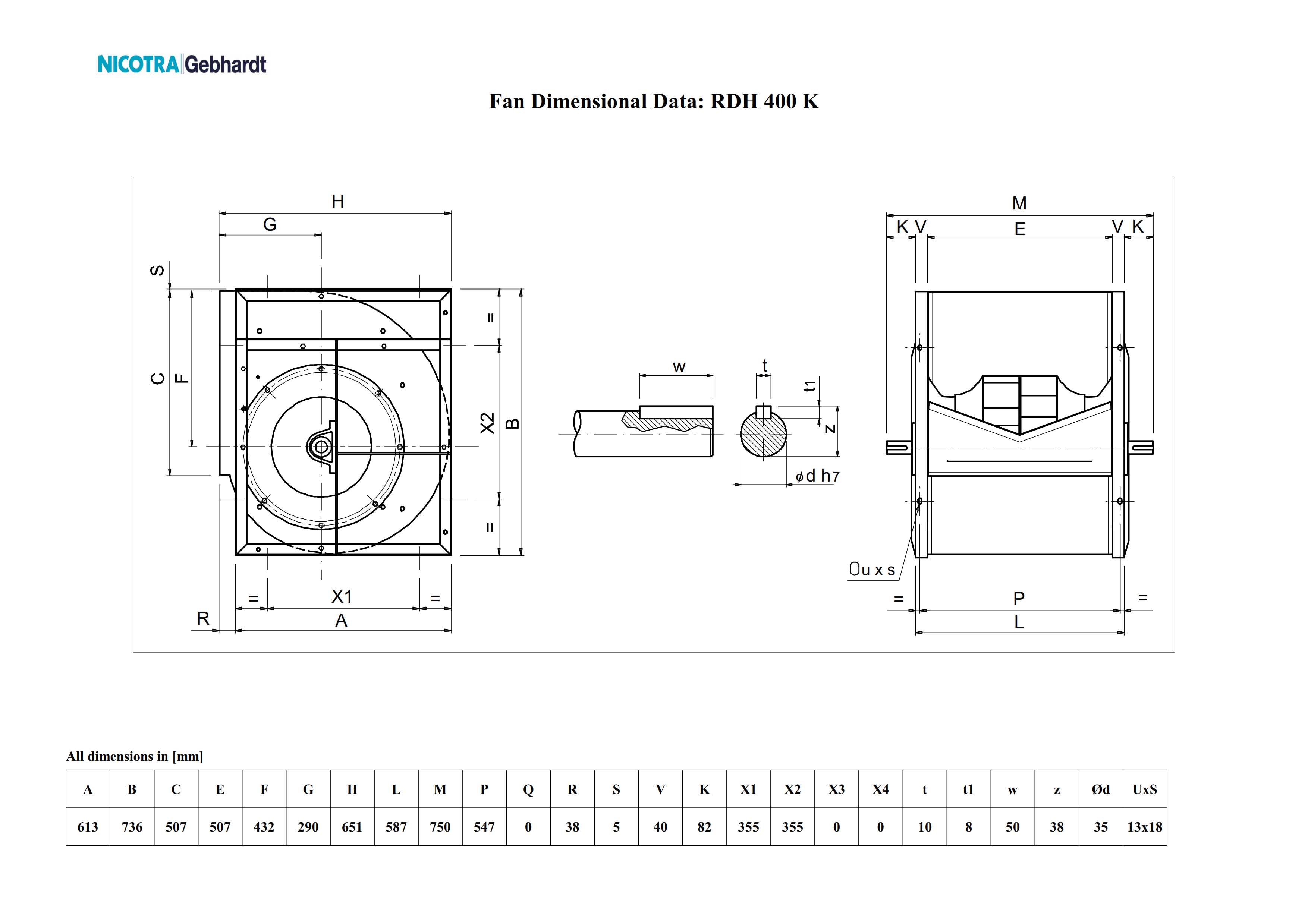

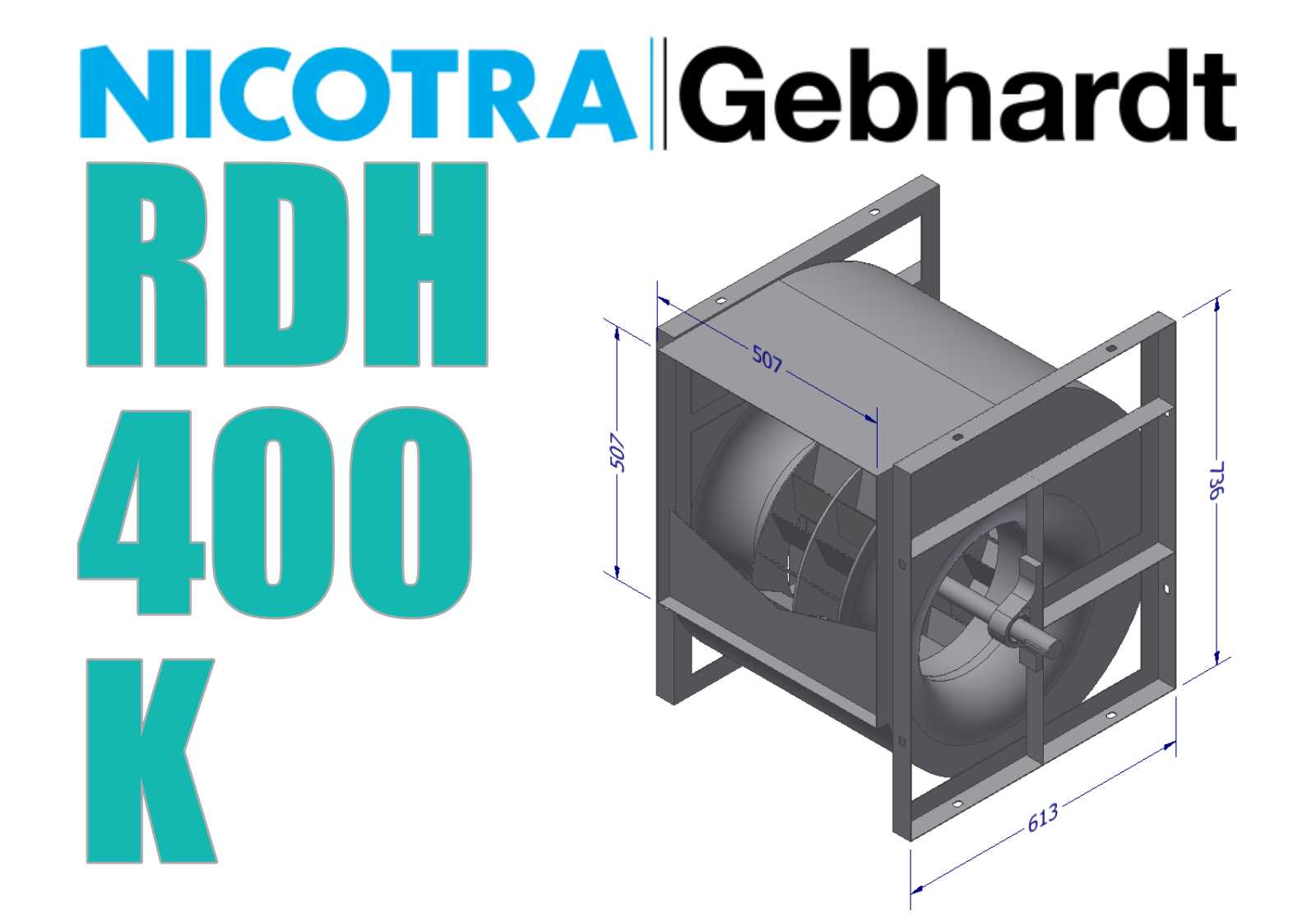

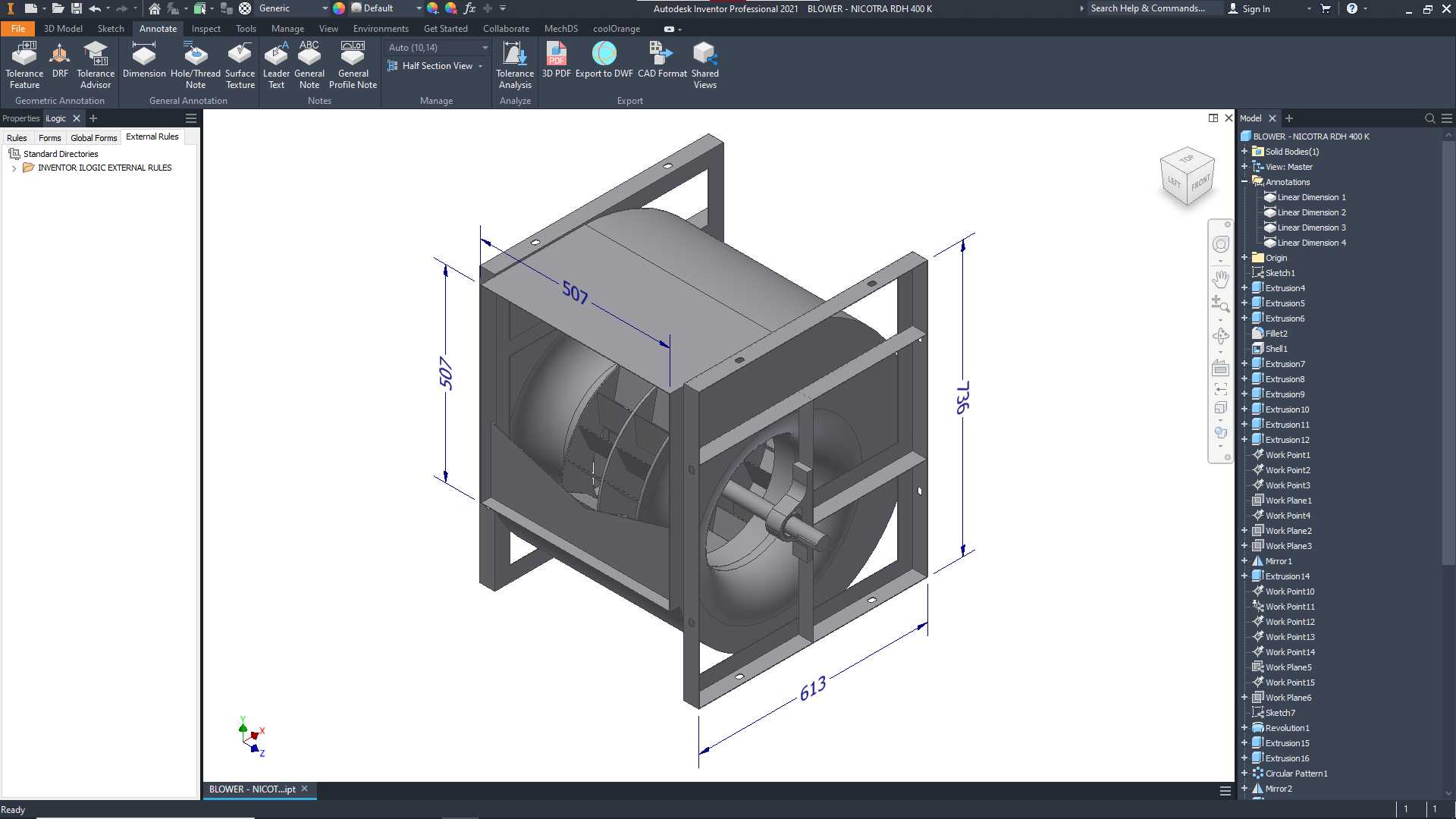

　　从安装边界尺寸来看，这款风机的方形安装框架三个方向的尺寸分别为507mm、735mm、613mm，框架上预留的安装孔位完全匹配常规HVAC风管的对接模数，现场安装时不需要额外制作异形转接法兰，能直接和同规格的矩形风管进行螺栓连接，减少现场施工的加工量。框架采用方管焊接的结构形式，整体刚性足够，在风机额定转速运行时不会出现框架共振的问题，叶轮与机壳的同轴度公差控制在合理区间，能减少运行过程中的径向跳动，延长轴承部件的使用寿命。

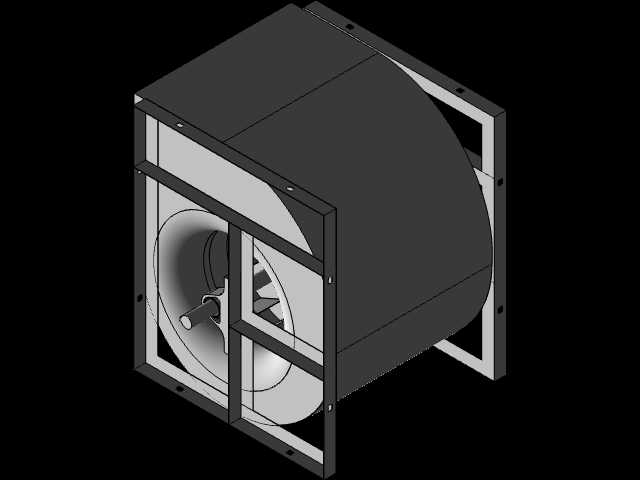

　　在实际项目应用中，这类风机既可以作为空调机组的送风机段核心部件，搭配表冷器、过滤器段组成组合式空气处理机组，也可以单独作为管道加压风机使用，解决长距离送风过程中风压不足的问题，部分对空气洁净度有要求的厂房，也会用这类风机搭配过滤段组成新风补给系统，给车间内输送经过过滤的室外新鲜空气。建模过程中，叶轮部分的叶片型线完全按照后倾叶片的气动型面进行还原，每一片叶片的安装角度都和实际产品保持一致，能直观展示叶片与进风集流器的配合间隙，机壳部分的蜗壳型线也按照离心风机的等环量设计逻辑进行绘制，能清晰看到气流从叶轮甩出后沿蜗壳流向出风口的整个流道形态。

　　安装框架的孔位位置、框架型材的截面尺寸都做了1:1还原，结构设计人员在做设备布局时，可以直接调用这个模型进行风管走向排布、安装空间校核，不需要再反复核对二维图纸的尺寸参数，能有效减少布局阶段的尺寸错漏问题。在设备选型阶段，设计人员可以通过这个模型直观判断风机的检修空间是否充足，比如叶轮侧的拆卸距离、电机接线端的操作空间，都能在三维装配环境里直接进行模拟验证，避免后期现场安装完成后出现检修空间不足、无法更换易损件的问题。不同于轴流风机的大风压低扬程特性，这款离心风机能在较高的管网阻力下依然保持稳定的风量输出，适合用在风管走线较长、弯头部件较多的通风系统里，不会因为沿程阻力损失过大导致末端送风量达不到设计要求。双进风的结构也让风机的进风方向更灵活，可以根据现场的安装空间选择单侧接风管或者双侧接进风段，适配不同的机房布局条件。
