带钥匙弹子旋转内芯锁具结构

日常民用、工业柜体、小型设备舱门的锁闭需求里，这类带弹子结构的锁具是应用最广泛的基础锁止单元，区别于电子锁、密码锁的电控逻辑，纯机械结构的弹子锁无需供电、抗干扰能力强，在户外配电箱、通信机柜、工具箱、民用入户门副锁等场景下，能长期稳定实现权限管控与锁止功能，不会因为断电、信号干扰出现锁闭失效的问题。

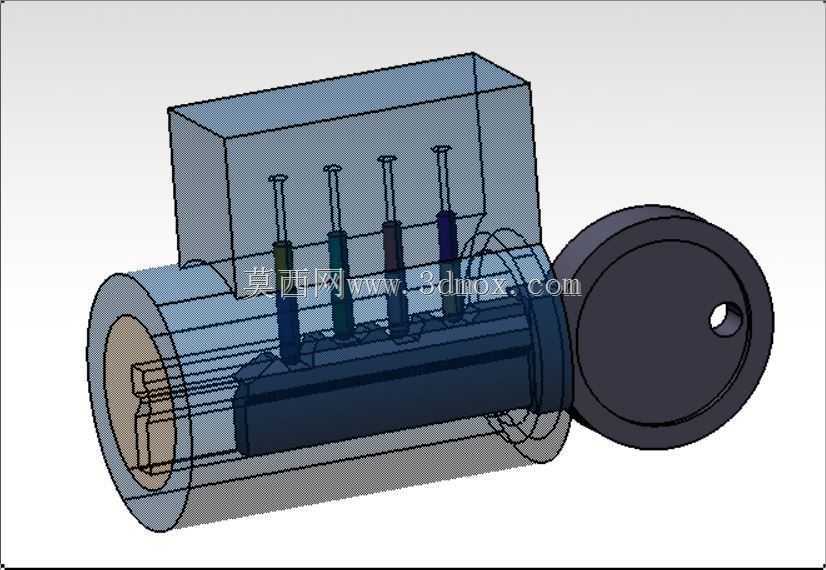

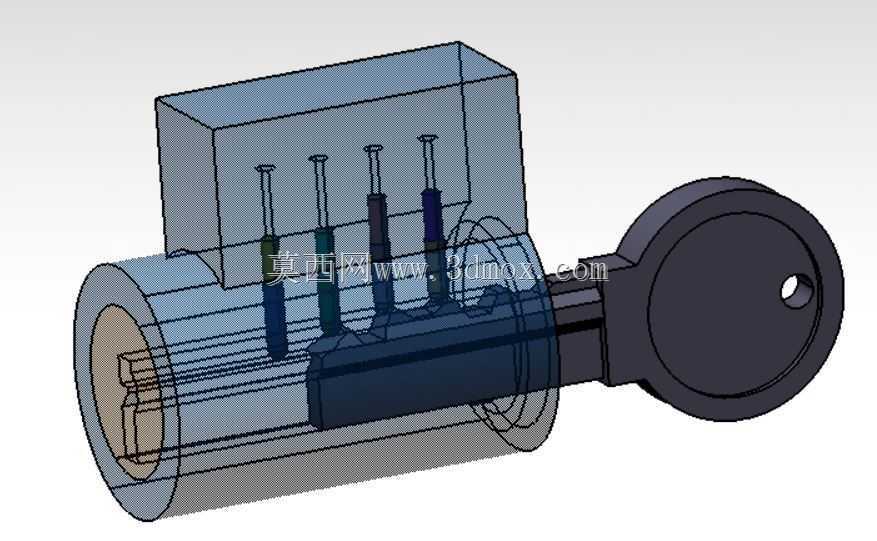

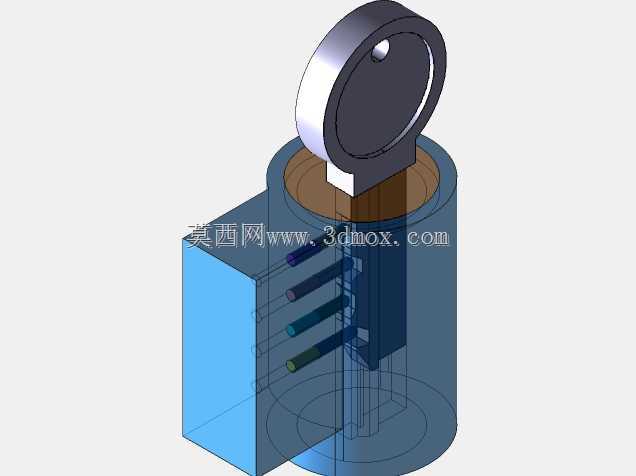

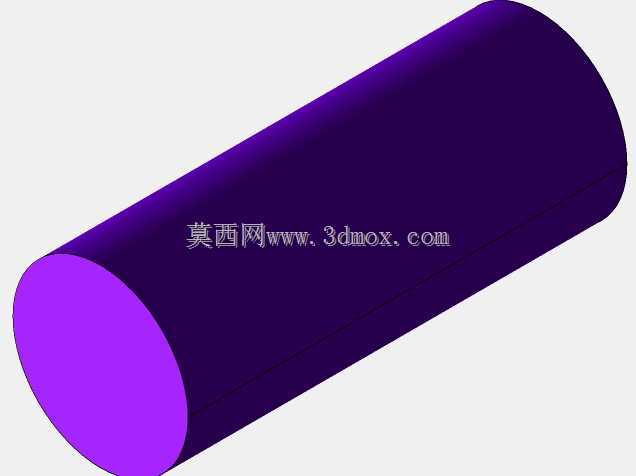

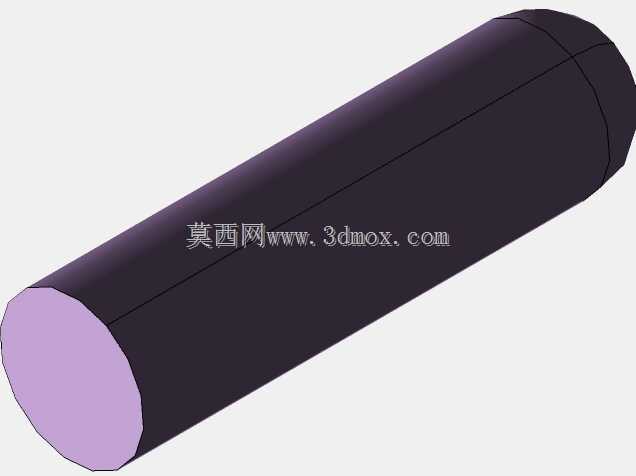

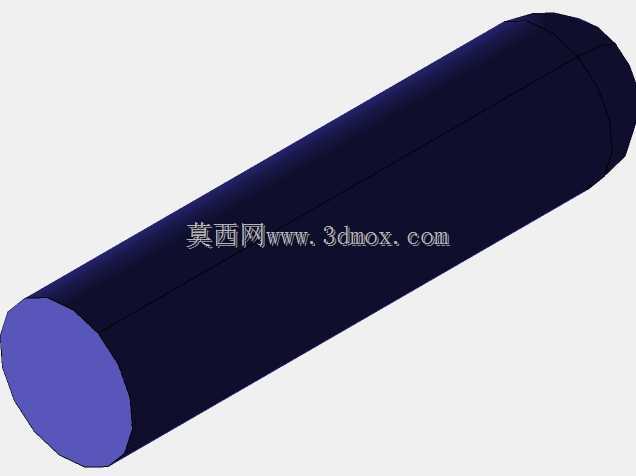

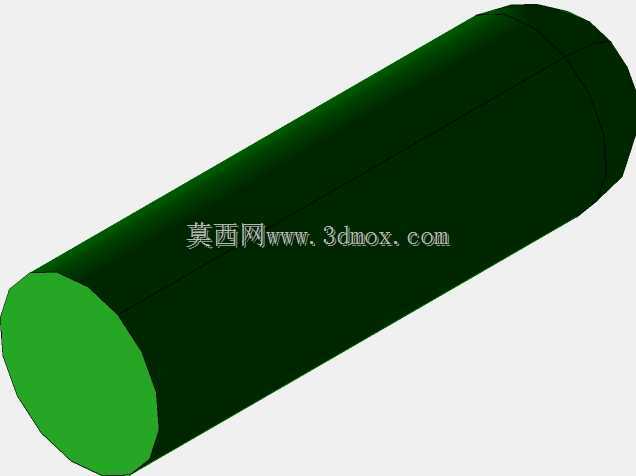

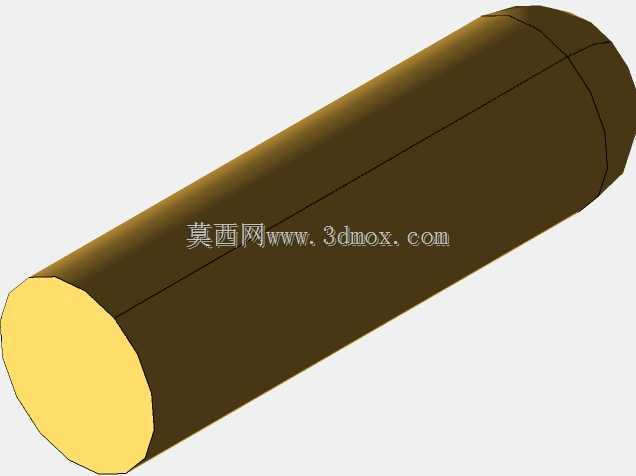

这套锁具的核心功能分为两部分，一是钥匙插入后的弹子位移解锁，二是内芯旋转后的锁舌驱动。弹子移动机构的设计逻辑，是通过不同长度的下弹子与弹簧配合，在无钥匙插入时，上下弹子的分界面与锁芯内筒、外筒的结合面错位，卡住内筒使其无法转动；当匹配齿形的钥匙插入后，钥匙齿面将所有下弹子顶起，让上下弹子的分界面刚好与内筒外圆齐平，此时内筒可随钥匙转动，带动尾部的拨块驱动锁舌完成解锁动作。内筒旋转机构的设计需要考虑转动行程的限位，一般旋转角度控制在90度即可完成锁舌的全行程伸缩，避免过度旋转导致内部弹子错位卡滞，同时内筒与外筒的配合间隙需要控制在0.02-0.05mm之间，间隙过大会出现晃动旷量，容易被异物撬动，间隙过小则会增加转动阻力，插入钥匙后转动卡顿，甚至在温差变化出现热胀冷缩时出现抱死问题。

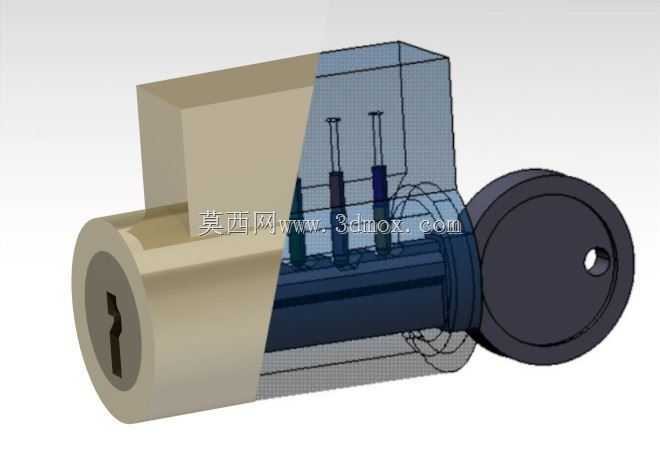

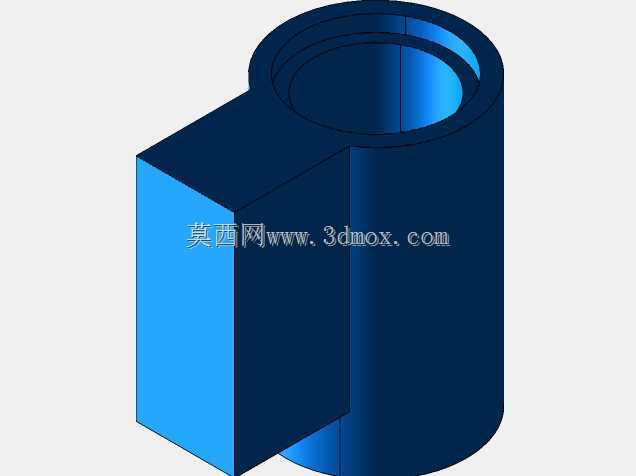

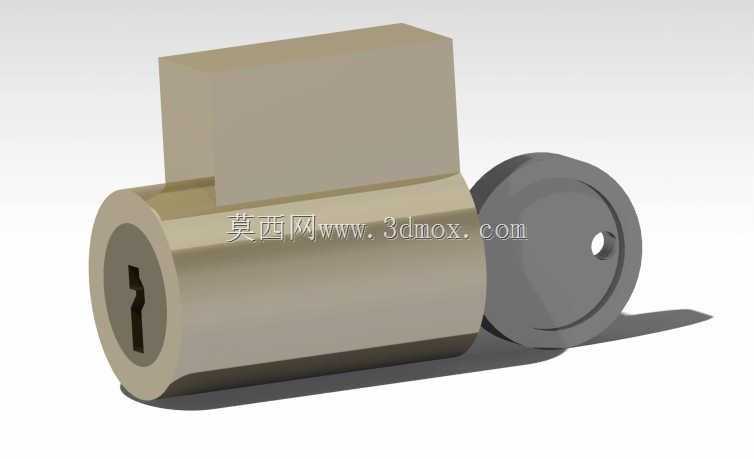

从安装边界来看，这类锁具的外筒一般设计为圆柱形台阶结构，适配门板厚度10-20mm的安装场景，安装时在门板上开出对应直径的通孔，将外筒从外侧穿入，内侧用卡簧或者螺纹螺母锁紧固定，不需要复杂的安装工装，普通操作人员借助基础工具即可完成装配。外形尺寸上，锁具外露的钥匙孔端直径一般在20-30mm之间，不会在门板表面形成过大的突出结构，避免外力磕碰导致锁体损坏；内筒尾部的拨块尺寸需要和配套锁舌的行程匹配，拨块的转动半径直接决定锁舌的伸缩距离，设计时需要提前核算锁舌需要伸出的长度，保证锁闭状态下锁舌能完全卡入锁扣座，承受一定的侧向推力不会被轻易撬开。

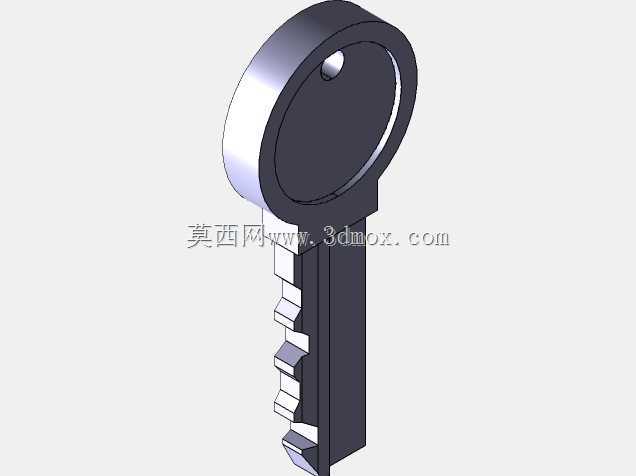

建模过程中需要重点关注弹子与弹子孔的配合公差，每个弹子孔的轴线需要与内筒轴线垂直，孔的内壁粗糙度需要达到Ra1.6以下，保证弹子在孔内可以顺畅滑动，不会出现卡滞；弹簧的选型需要匹配弹子的重量与滑动阻力，弹簧弹力过大则钥匙插入时阻力过大，插拔手感生涩，弹力过小则弹子无法及时复位，拔出钥匙后锁具无法自动锁止，容易出现假锁的安全隐患。钥匙的齿形设计需要和每个弹子的长度一一对应，建模时可以先根据弹子的排布位置确定钥匙的齿位，再逐个调整每个齿位的深度，保证插入后所有弹子的分界面刚好对齐内筒外圆，同时钥匙的导向斜面需要做圆弧过渡，方便钥匙插入时能顺利顶起弹子，不会出现齿尖卡滞弹子的问题。

在实际应用中，这类锁具的弹子数量一般为3-5个，弹子数量越多，钥匙的齿形组合越多，互开率越低，安全性能越好，但对应的加工精度要求也更高，过多的弹子会增加钥匙插拔的阻力，同时对弹子孔的位置度公差要求更严格，加工成本也会相应提升，设计时需要根据使用场景的安全等级需求选择合适的弹子数量，普通民用场景3个弹子即可满足需求，安全等级要求较高的设备柜可以选择5个弹子的结构。另外锁体的材质选择上，外筒和内筒一般采用黄铜或者锌合金材质，黄铜的耐磨性能更好，长期使用不会出现明显的磨损，使用寿命更长，锌合金的成本更低，适合大批量生产的民用场景；弹子一般采用不锈钢材质，避免长期使用出现锈蚀导致弹子卡滞；弹簧采用弹簧钢材质，经过热处理后保证长期使用不会出现弹力衰减，避免锁具失效。
