三级直齿减速齿轮箱内部传动结构

　　这套减速齿轮传动结构，核心面向小功率传动系统的转速匹配与扭矩放大场景，常见于轻工输送设备、小型实验台架、教学演示装置这类对传动精度要求适中、安装空间紧凑的工况中。实际应用里，这类结构的核心作用是把原动机端的高转速低扭矩输入，通过多组齿轮的啮合传动，转换为输出端的低转速高扭矩动力，匹配执行端的负载运行需求，避免原动机直接带载出现堵转、扭矩不足的问题。

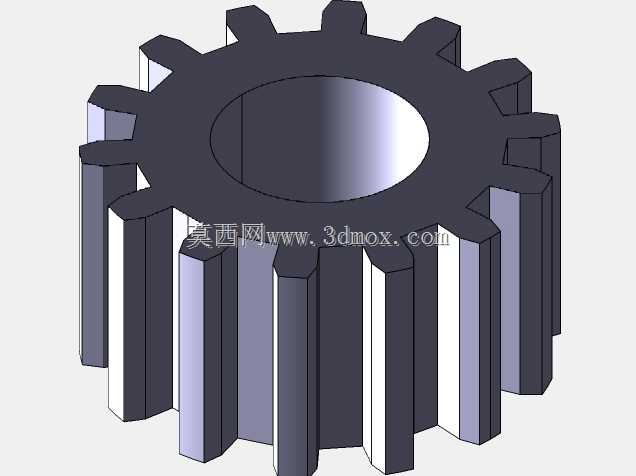

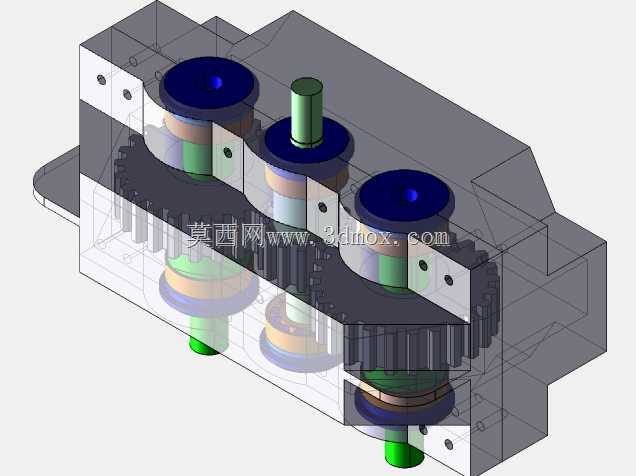

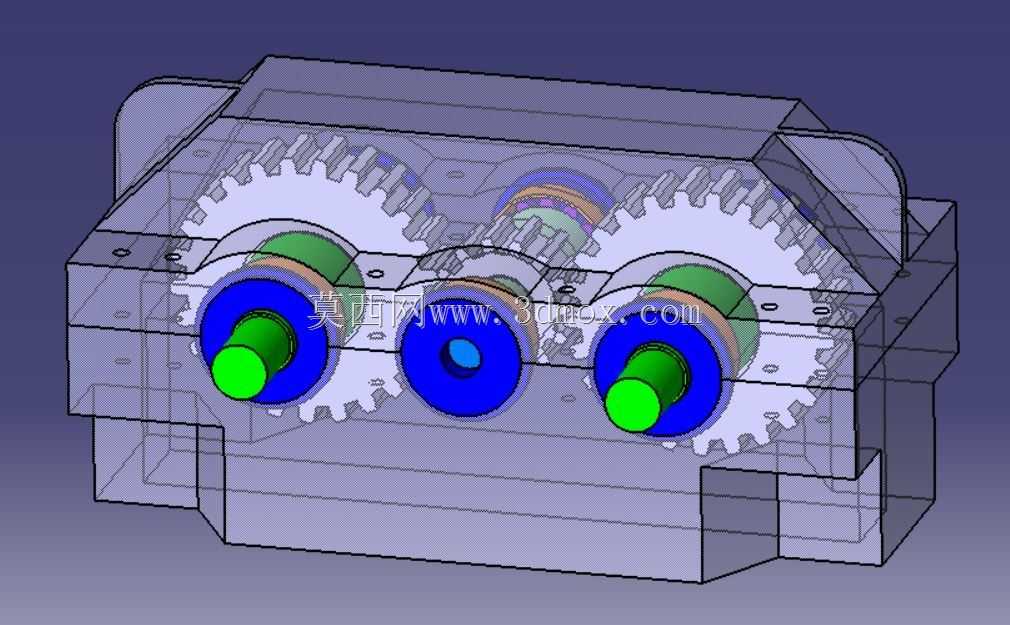

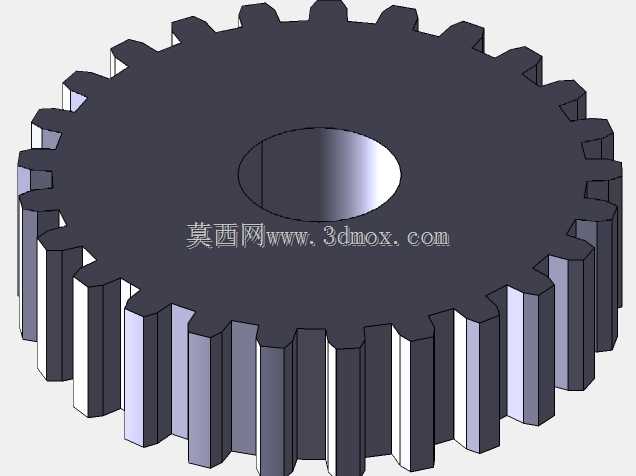

　　从功能特性来看，这套结构采用三级直齿圆柱齿轮啮合传动，输入轴、中间轴、输出轴平行布置，箱体内腔预留了齿轮啮合的侧隙空间，轴端通过轴承座定位支撑，保证轴系运转时的同轴度与径向跳动量控制在合理区间。直齿齿轮的选型本身适配中低转速、载荷平稳的传动场景，加工难度低，装配时的对位要求相对斜齿结构更宽松，后期维护更换配件的成本也更低。箱体采用剖分式半透明结构设计，既可以直观观察内部齿轮的啮合运转状态，也能在仿真验证阶段清晰查看每一级传动的运动干涉情况，尤其适合做DMU运动学分析时，直观捕捉齿轮啮合的接触点变化、轴系窜动等动态问题。

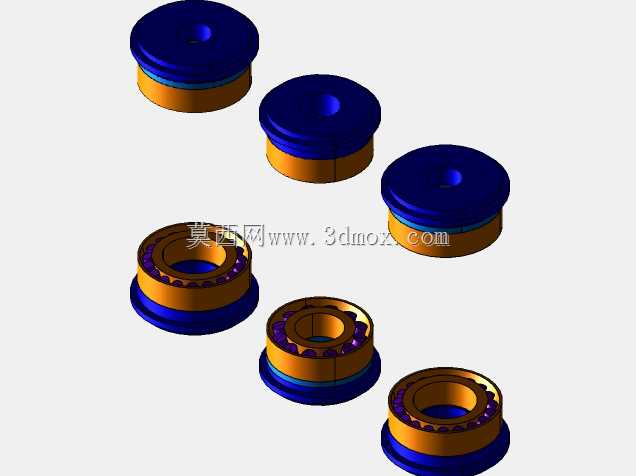

　　设计思路上，这套结构做了合理的简化处理，将部分非核心的附属结构做了整合建模，没有冗余的倒角、密封槽、紧固件等细节，核心保留了齿轮的齿形参数、轴系的定位关系、箱体的安装边界，重点服务于运动学仿真验证的需求，避免过多细节特征拖慢仿真运算效率。建模时优先保证了齿轮的传动比匹配，各级齿轮的齿数搭配按照预设减速比分配，啮合时的中心距严格按照齿顶圆、齿根圆的参数计算，保证运转时不会出现齿顶干涉、根切等问题。轴上的轴肩定位尺寸按照轴承内圈的安装宽度设计，保证装配时轴承可以精准抵靠轴肩，不会出现轴向窜动的问题。

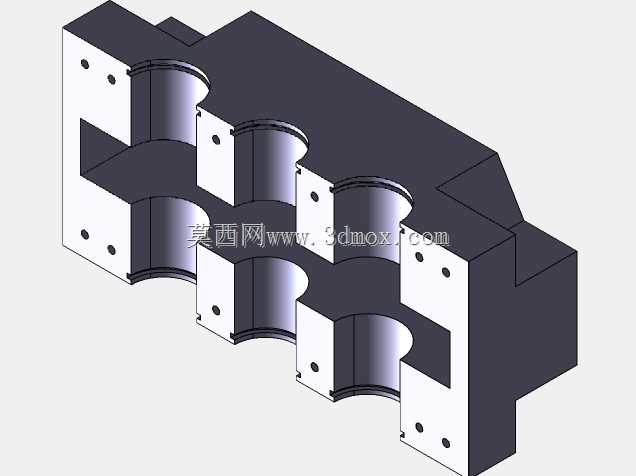

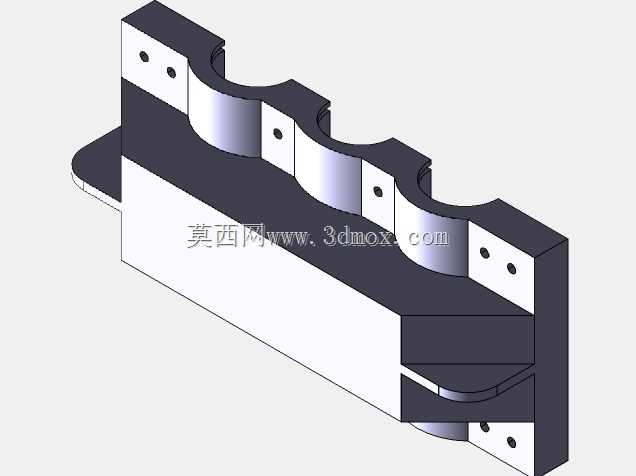

　　从安装边界来看，这套结构的箱体底部预留了平整的安装基面，基面上的安装孔位按照通用安装间距设计，可以直接固定在设备的安装台面上，输入轴端伸出箱体的长度预留了联轴器的安装空间，输出轴端的轴径尺寸按照常见的负载连接尺寸设计，不需要额外做轴套转换就可以连接链轮、带轮等执行连接件。箱体的整体外形轮廓方正，没有突出的不规则结构，在设备内部布局时可以有效节省安装空间，相邻设备的布局间距不需要额外预留过多余量。轴系的中心高按照通用安装基准设计，和配套原动机、执行机构的中心高匹配时，不需要额外增加调整垫片就可以完成轴系对中，减少现场安装的调试工作量。

　　实际工程应用中，这类简化的齿轮传动结构，除了用于运动学仿真验证传动逻辑之外，也可以作为教学演示模型，帮助初学者理解多级齿轮减速的传动原理，掌握轴系定位、齿轮啮合的基本设计逻辑。在做方案初期的验证时，这类简化模型可以快速完成不同传动比的搭配验证，不需要投入过多时间做细节建模，就能快速验证整体传动方案的可行性，排查传动路线上的结构干涉问题，为后续的详细设计提供基础的结构框架。需要注意的是，因为模型做了部分结构简化，实际加工生产时还需要补充密封结构、润滑通道、紧固件连接位、轴承端盖等细节结构，仿真验证的结果可以作为方案可行性的参考，不能直接作为加工生产的最终图纸。
