星形发动机连杆活塞组件结构设计

项目分类:发动机 发布时间:2025-08-13 ID:1062244
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计
  • 星形发动机连杆活塞组件结构设计

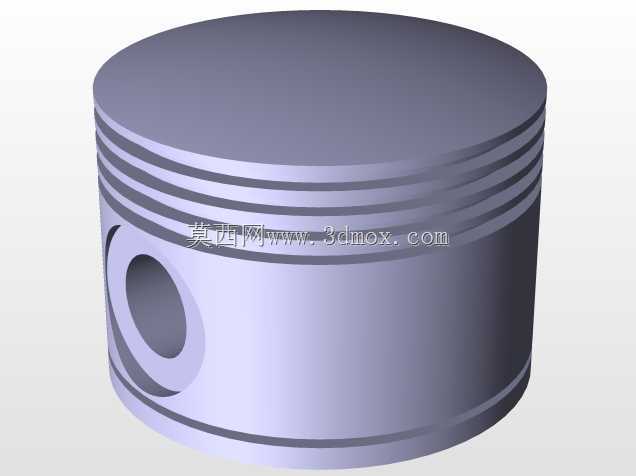

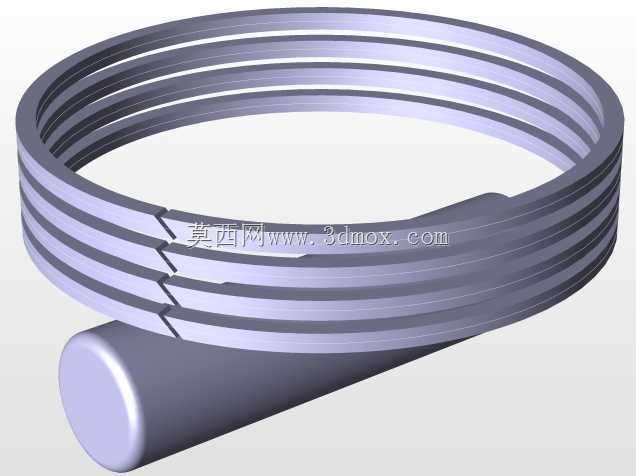

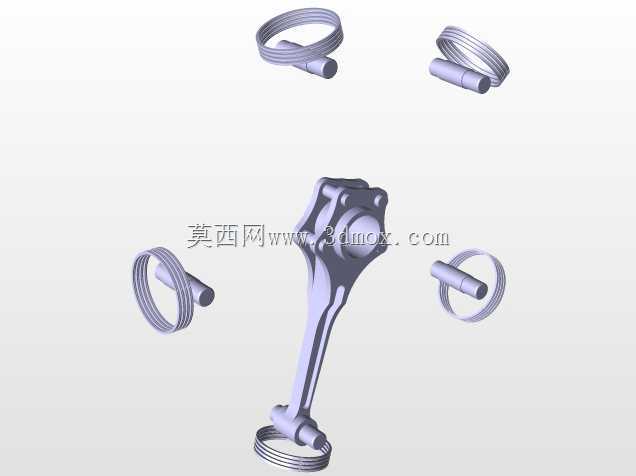

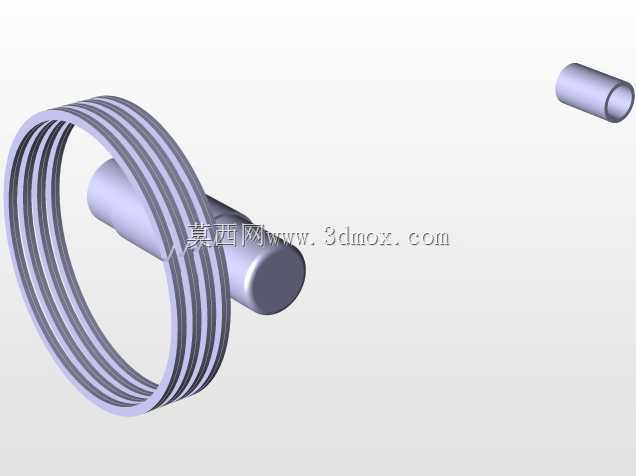

  本次呈现的星形发动机核心运动组件结构,覆盖了活塞、活塞环、连杆、活塞销等核心传动部件,这类结构最早广泛应用于航空活塞动力领域,在轻型通航飞机、早期螺旋桨战机上是主流动力构型,如今在小型无人机动力、改装摩托、航模动力以及部分特种工业动力场景中仍有大量应用。不同于直列、V型发动机的排布逻辑,星形发动机的气缸围绕曲轴中心呈圆周放射状布置,这一构型天生具备结构紧凑、单位功率重量比高的优势,单排气缸数量通常为奇数,避免相邻气缸点火间隔冲突,保障动力输出平顺性。从结构设计逻辑来看,这套组件的活塞采用轻量化设计思路,活塞环槽预留了标准的气环、油环安装位置,气环负责密封燃烧室高压燃气,避免做功行程燃气下窜至曲轴箱,油环则负责刮除缸壁多余润滑油,防止机油进入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计边界,销孔与活塞销的配合间隙控制在合理范围,工作状态下活塞销可在销孔和连杆小头衬套内小幅转动,让销体表面磨损均匀,延长部件使用寿命。

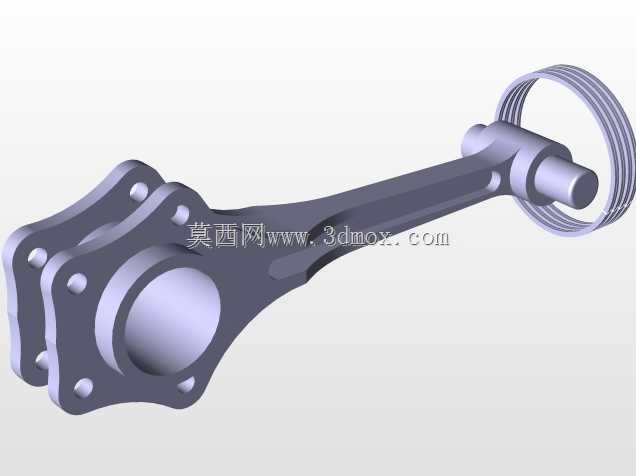

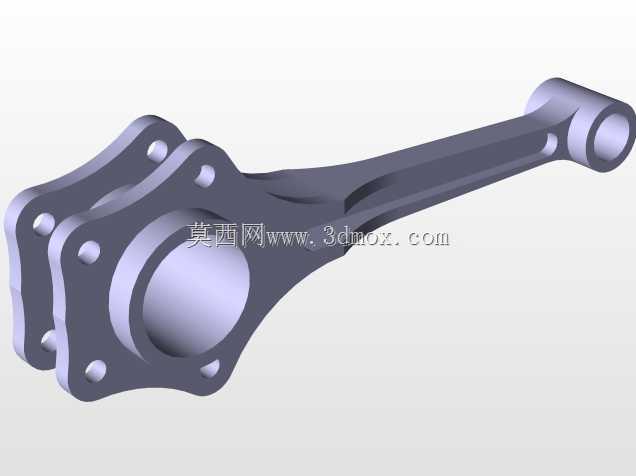

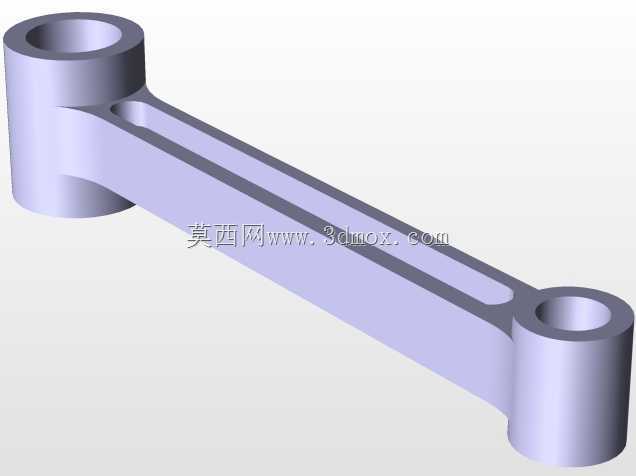

  连杆作为连接活塞与曲轴的核心传力部件,杆身采用工字型截面设计,在保证足够抗拉、抗弯强度的前提下尽可能降低往复运动质量,减少曲轴运转过程中的惯性载荷,连杆大头采用剖分式结构,适配曲轴曲柄销的安装需求,结合面的定位精度直接影响装配后的动平衡表现,设计时需要严格控制结合面的形位公差。在实际工程应用中,这类星形发动机组件的安装边界需要严格匹配曲轴的回转半径,活塞的行程由曲轴曲柄偏心距决定,装配时需要保证每个气缸的活塞上止点、下止点位置一致,否则会出现各缸压缩比偏差过大的问题,直接影响整机动力输出稳定性。活塞与气缸壁的配合间隙需要根据工作温度区间、材料热膨胀系数精准设定,间隙过小会在热机状态下出现活塞卡缸故障,间隙过大则会导致敲缸、燃气泄漏、动力下降等问题。从运动特性来看,星形发动机的多组活塞连杆组件共用一个曲轴曲柄销,这一设计大幅简化了曲轴结构,缩短了整机轴向尺寸,相比同排量的直列发动机,曲轴长度可以缩短40%以上,整机重量也能降低30%左右,这对于对重量极其敏感的航空应用场景来说是核心优势。设计过程中需要重点考虑往复惯性力的平衡问题,由于多组活塞沿圆周方向均匀布置,一阶、二阶往复惯性力可以通过结构自身实现大部分平衡,仅需要在曲轴前端配置适量平衡重即可抵消剩余不平衡量,相比直列发动机不需要复杂的平衡轴结构,进一步降低了整机复杂度和故障率。在实际维护场景中,这类组件的拆解检查也具备独特优势,单个气缸的活塞连杆组件可以在不拆解整机曲轴箱的情况下完成更换维护,对于外场作业的航空设备来说,大幅降低了维护难度和停场时间。

  需要注意的是,由于星形发动机的气缸呈放射状布置,下部气缸的润滑油容易在停机状态下积聚在燃烧室内部,冷启动时容易出现液击问题,因此在活塞顶部的燃烧室设计上,通常会预留合适的避让空间,同时在启动流程设计上要求启动前手动盘车数圈,排出缸内积油。这套组件的尺寸设计需要严格匹配对应排量的气缸直径,活塞销的直径、连杆大小头的孔径、杆身长度都需要和整机的压缩比、输出功率目标匹配,比如应用在轻型通航飞机上的100马力级星形发动机,单缸活塞直径通常在120mm左右,活塞行程在110mm上下,连杆长度约为180mm,连杆大小头中心距的误差需要控制在0.02mm以内,否则会导致各缸压缩比偏差超过允许范围。

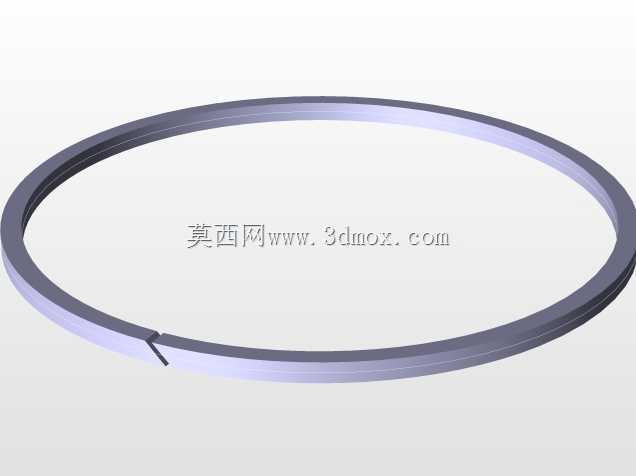

  活塞环的开口间隙也需要根据缸径精准设定,开口过大会导致密封性能下降,开口过小则会在热膨胀状态下出现活塞环对口、断裂等故障。在材料选择上,活塞通常采用高硅铝合金材质,具备重量轻、导热性好、热膨胀系数低的特点,连杆则采用高强度合金钢模锻成型,经过调质处理后具备足够的强度和韧性,能够承受做功行程的冲击载荷,活塞销采用低碳合金钢渗碳淬火处理,表面硬度高、芯部韧性好,能够承受交变的冲击载荷。这套结构的三维建模过程中,需要严格保证各部件的装配关系正确,活塞销与连杆小头、活塞销孔的同轴度,连杆大头孔与曲柄销的配合间隙,活塞环在环槽内的侧隙、背隙都需要符合工程实际要求,建模完成后可以通过运动仿真模拟活塞的往复运动过程,检查是否存在运动干涉,验证各部件的运动行程是否符合设计预期,为后续的工程出图、加工制造、装配调试提供准确的三维数模依据。
