日常休闲运动鞋三维结构设计方案

　　在鞋类产品的结构开发环节，三维模型的搭建是衔接外观设计与量产落地的核心步骤，这款运动鞋的三维结构设计，完全围绕日常通勤、轻量运动场景的实际使用需求展开，没有冗余的装饰性结构，所有曲面与实体特征都服务于穿戴体验与结构可靠性。从实际使用场景来看，这款鞋适配日常步行、短距离慢跑、休闲出行等多数非专业竞技的足部活动场景，设计过程中首先考虑的是足部与鞋腔的贴合度，鞋帮曲面的弧度完全贴合人体足弓到脚踝的自然生理曲线，不会在行走过程中对脚踝两侧造成过度挤压，同时鞋口位置的收边结构做了过渡圆角处理，避免穿脱过程中磨伤足跟皮肤。鞋底部分的结构做了分层设计，接触地面的外底边缘做了1.5毫米的圆角过渡，避免日常行走踢到硬物时出现鞋底边缘崩裂的问题，

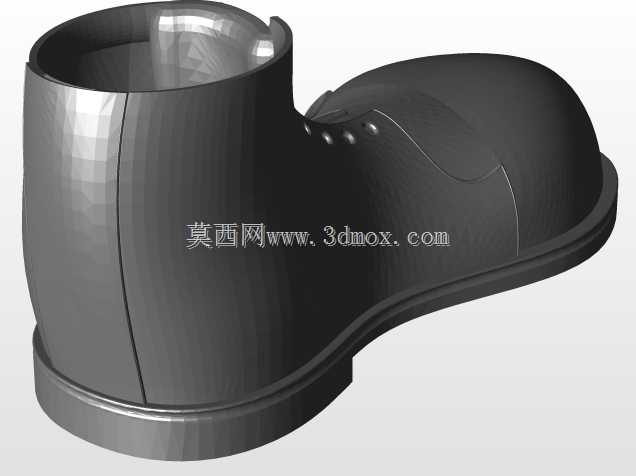

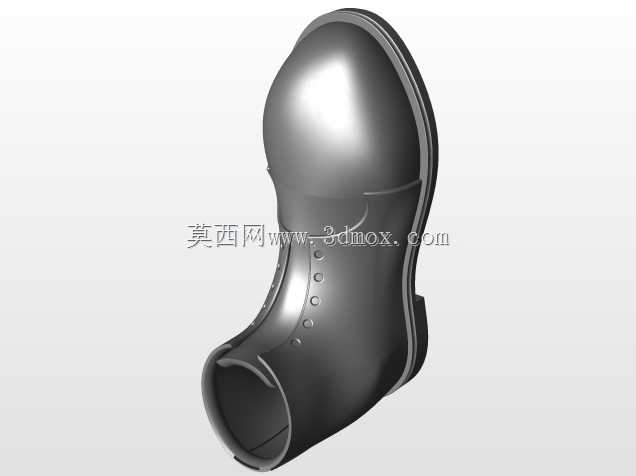

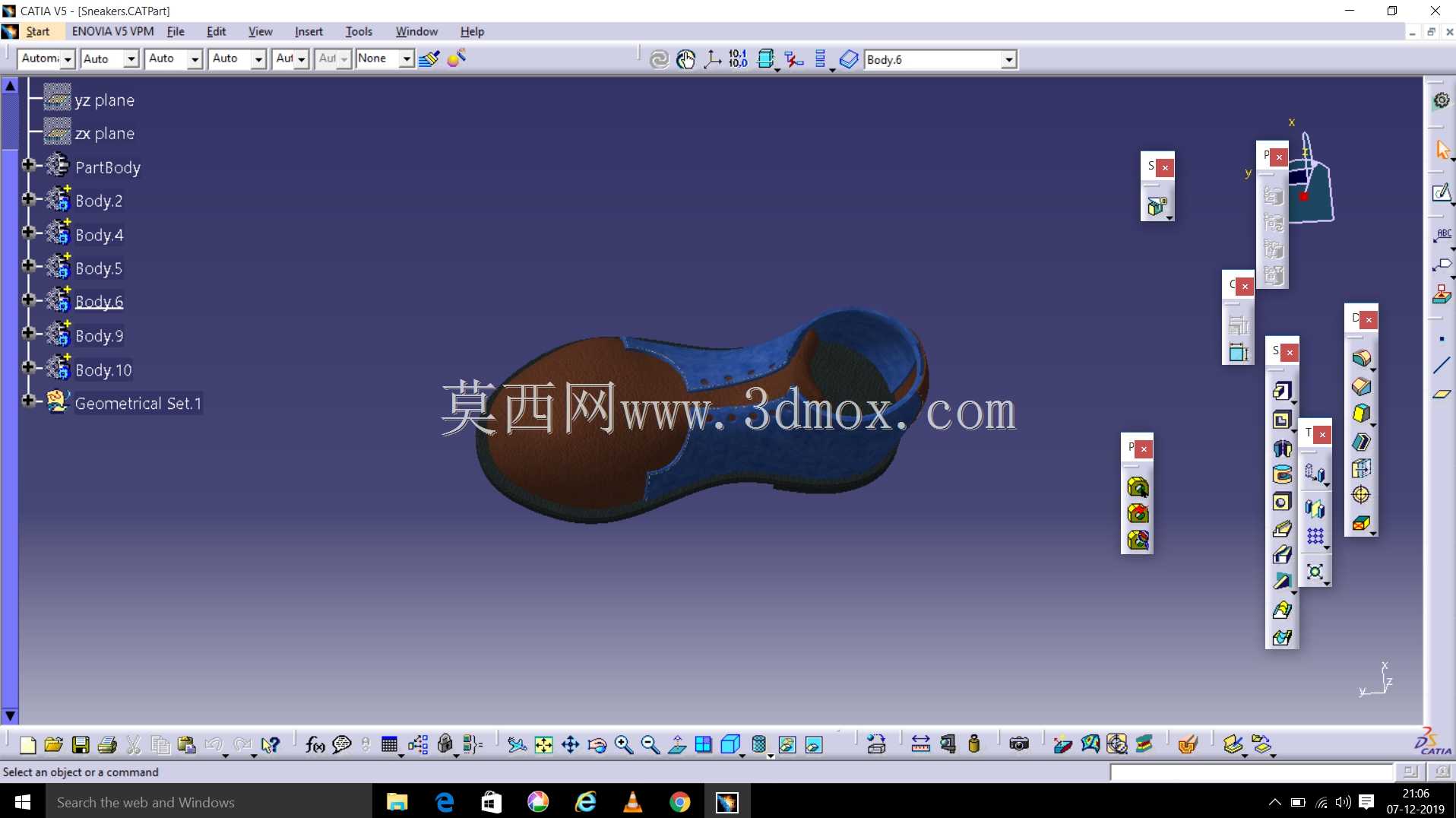

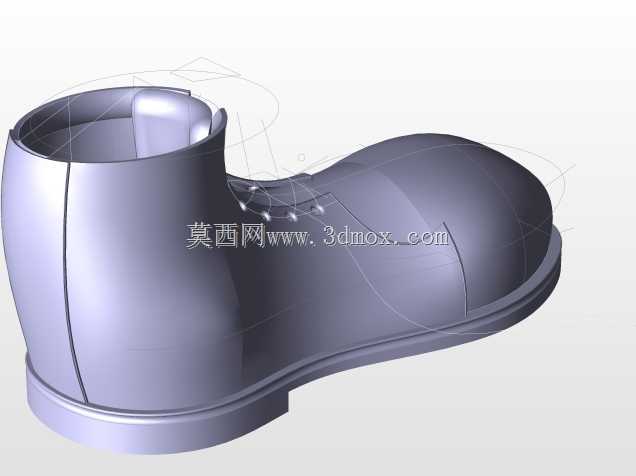

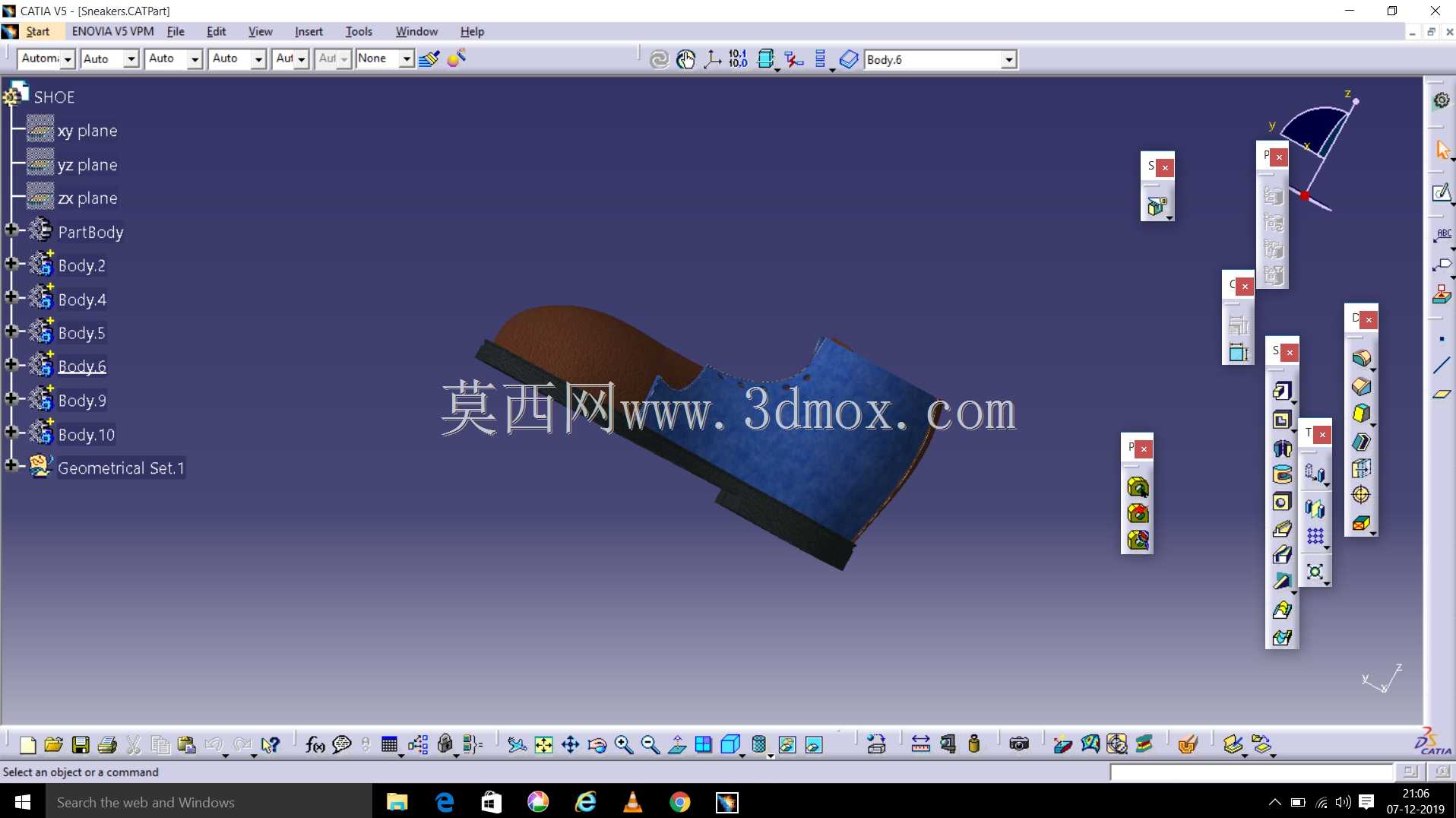

　　中底的厚度从足弓位置到前后掌做了渐变处理，前掌厚度控制在12毫米，保证弯折时的灵活性，后掌厚度做到20毫米，能够缓冲行走落地时的地面冲击力，足弓位置的中底做了向上的凸起支撑结构，匹配正常足弓的生理弧度，长时间行走也不会出现足弓酸痛的问题。鞋身主体的结构拆分上，鞋头位置做了2毫米厚度的硬质防护层，能够抵御日常行走时脚尖碰到硬物的撞击，避免脚趾受伤，鞋身侧面的拼接结构做了曲面顺滑过渡，没有突兀的棱角，既保证了外观的流畅性，也不会在穿戴过程中勾扯衣物。从建模的设计思路来看，整个鞋体的曲面构建先从足部点云数据的拟合开始，先确定鞋腔内轮廓的基准曲面，再基于内轮廓向外偏移不同的厚度生成各层结构，鞋帮的织物层厚度控制在1.2毫米，

　　保证穿戴时的柔软度，鞋头与鞋跟的硬质支撑层厚度控制在2.5毫米，兼顾支撑性与整体重量控制。外形尺寸方面，这款鞋以42码为基准建模，整体长度控制在270毫米，最宽位置在前掌跖趾关节处，宽度为96毫米，鞋帮最高位置距离鞋底底面的高度为105毫米，刚好覆盖脚踝下方的位置，既不会限制脚踝的活动幅度，也能给脚踝提供足够的侧向支撑。安装边界也就是鞋体各部件的装配配合上，鞋底与鞋帮的配合面做了0.3毫米的过盈配合量，保证粘接或者压合之后不会出现开胶的问题，鞋舌部分与鞋帮的连接位置做了可活动的铰接式结构模拟，保证穿鞋时鞋舌能够自然贴合足背，不会出现偏移滑位的情况。鞋身表面的纹理结构做了等距的凹槽设计，既能够提升鞋身的视觉层次感，

　　也能在一定程度上增加鞋身的结构强度，避免软质鞋面出现过度塌陷变形的问题。在实际的结构验证环节，这个三维模型可以直接导入有限元分析软件，模拟行走过程中鞋底的受力变形情况，调整不同位置的材料厚度，平衡轻量化与结构强度的需求，也可以直接用于3D打印样件，进行实际的穿戴试穿验证，减少开模之后的修改成本。不同于专业竞技运动鞋的激进设计，这款鞋的所有结构参数都偏向日常使用的耐用性与舒适度，没有为了追求外观牺牲穿戴体验，各个部件的连接位置都做了应力分散的过渡处理，避免长期弯折之后出现材料疲劳断裂的问题，比如鞋底前掌的弯折槽位置，做了圆弧过渡的凹槽设计，引导弯折位置集中在跖趾关节对应的区域，减少其他位置的反复弯折损耗。鞋跟位置的港宝结构做了一体化的建模处理，从鞋跟底部向上延伸到鞋帮高度的三分之二处，能够给足跟提供足够的包裹性，避免行走过程中足跟在鞋腔内出现滑动，提升行走的稳定性。整个模型的所有曲面都做了G2连续处理，不管是外观渲染还是后续的模具开模，都能够保证曲面的顺滑度，不会出现棱角或者凹凸不平的问题，各部件之间的分模线位置都设置在鞋身的侧面隐蔽位置，不会影响外观的整体流畅感。
