带挡边同步带轮精密传动结构设计

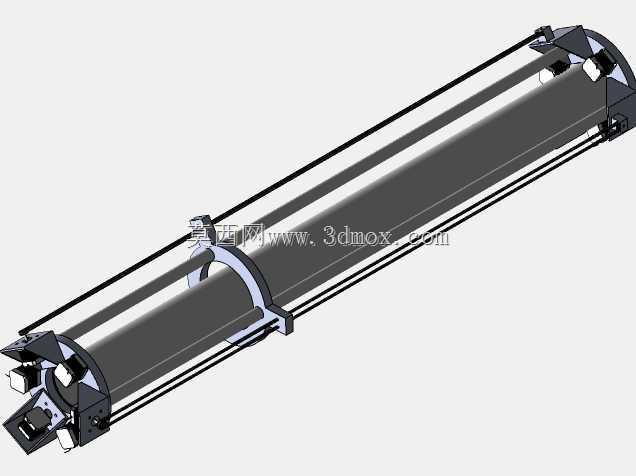

这款带挡边的同步带轮，是我在做小型自动化输送线升级项目时，针对原有平带传动打滑、定位精度不足问题重新优化的结构，日常在3C电子小件分拣输送、桌面级精密点胶设备进给、小型包装机械送膜机构这类对传动同步性有要求的场景里应用极广。不同于普通平带轮靠摩擦力传动的逻辑，同步带轮是通过轮齿和同步带齿槽的啮合来传递动力，不会出现滑动丢转的问题，传动比能稳定维持在设计值，这也是我当初选型时优先考虑这类结构的核心原因。

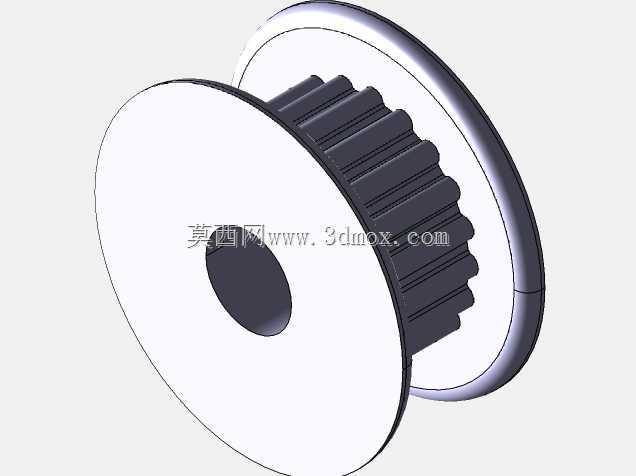

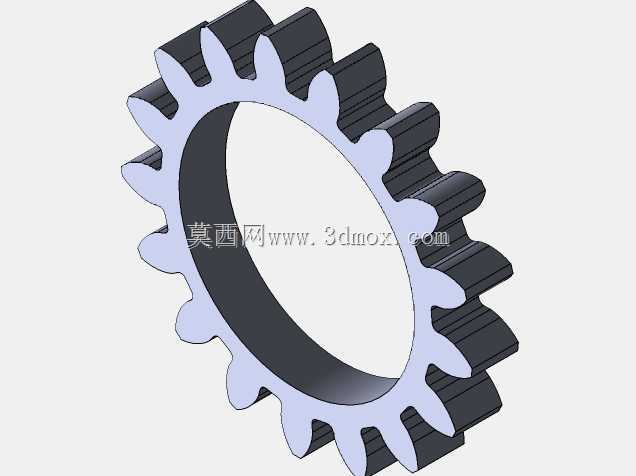

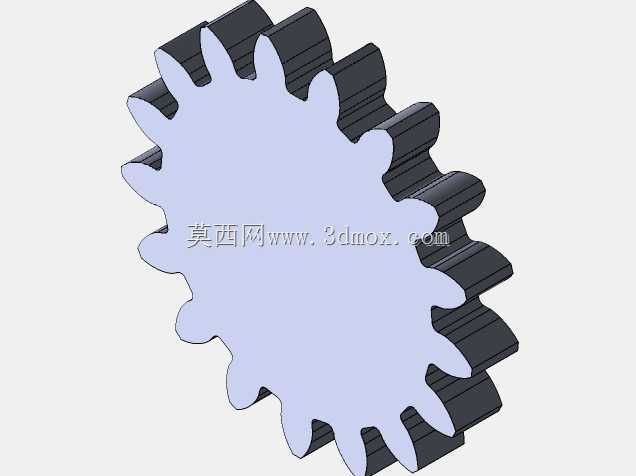

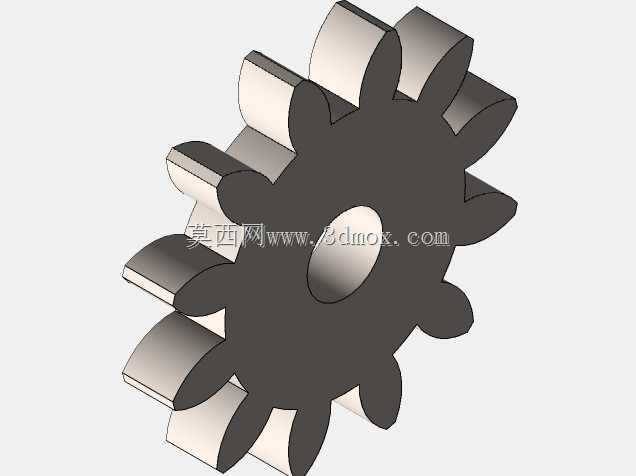

先说实际使用里的功能特性，轮体两侧做了高出齿顶的挡边结构，很多新手设计时容易忽略这个细节，实际装配后设备运行一段时间，同步带受张紧力波动、带轮安装平行度误差影响，很容易出现轴向窜动掉带的问题，两侧挡边刚好能限制同步带的轴向位移，不用额外加装带挡轮组件，能省掉不少安装空间，尤其是在布局紧凑的桌面设备里，这点优势特别明显。轮齿的齿形我是按常用的圆弧齿同步带参数做的，相比梯形齿，圆弧齿的齿根应力集中更小，啮合时的接触面积更大，传递相同扭矩的时候能做的更紧凑，运行噪音也更低，适合中低速、需要频繁正反转的传动场景。中心的安装孔做了光孔预留，实际应用时可以根据搭配的电机轴径做二次加工，也可以按需加工键槽、顶丝孔，适配不同的安装固定需求，不用重新做轮体的基础建模，能缩短设计迭代的周期。

设计思路上，我没有照搬标准件的全参数，而是结合实际安装边界做了调整：轮体的总宽度比匹配的同步带宽出2mm，给带的安装预留少量调整余量，挡边的高度做了3mm，既不会因为挡边过高增加不必要的转动惯量，也不会因为高度不够起不到防掉带的作用；齿顶和齿根都做了微小的圆角过渡，避免加工和使用过程中出现应力集中导致的崩齿问题，也能减少同步带齿面的磨损，延长整套传动组件的使用寿命。轮体的材质默认按常用的45号钢做的结构设计，实际生产时如果是对重量有要求的场合，也可以换成铝合金材质，模型里的壁厚和加强结构都预留了替换材质的强度余量，不用重新做拓扑优化。

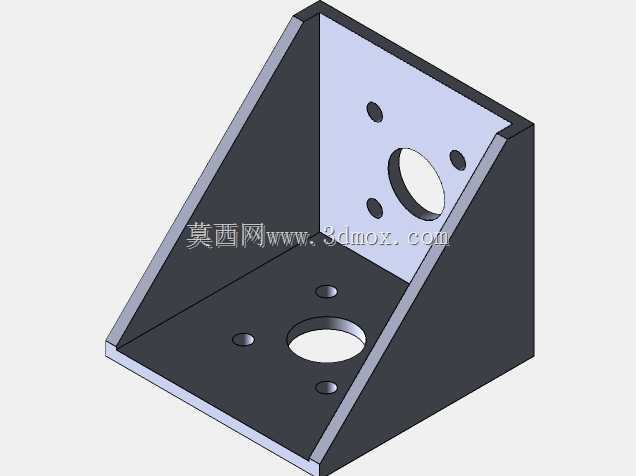

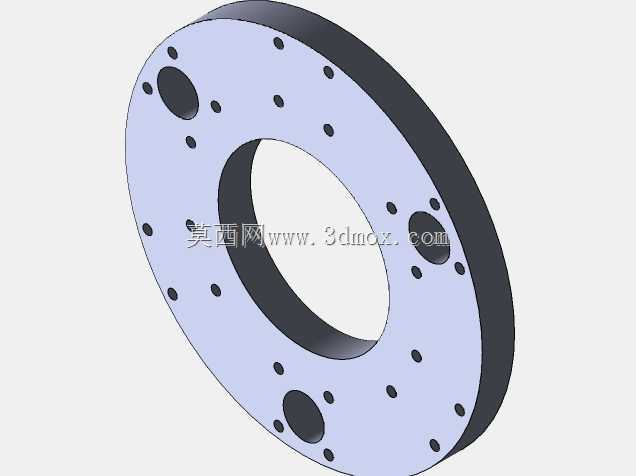

安装边界这块我也做了对应的适配设计，轮体的轮毂部分做了凸台结构，安装时凸台端面可以靠紧电机安装法兰的定位面，能保证带轮的径向跳动控制在合理范围内，不需要额外做定位工装调整；两个带轮配对安装时，只要保证两个安装面的平行度在0.1mm/m以内，就能保证同步带啮合顺畅，不会出现偏磨的问题。另外我在建模的时候特意把齿形参数做了参数化关联，如果需要调整齿数、节距、带宽，只需要修改对应参数就能快速生成新的轮体结构，不用从头开始画齿形，能给后续同系列不同规格的设计省不少时间。

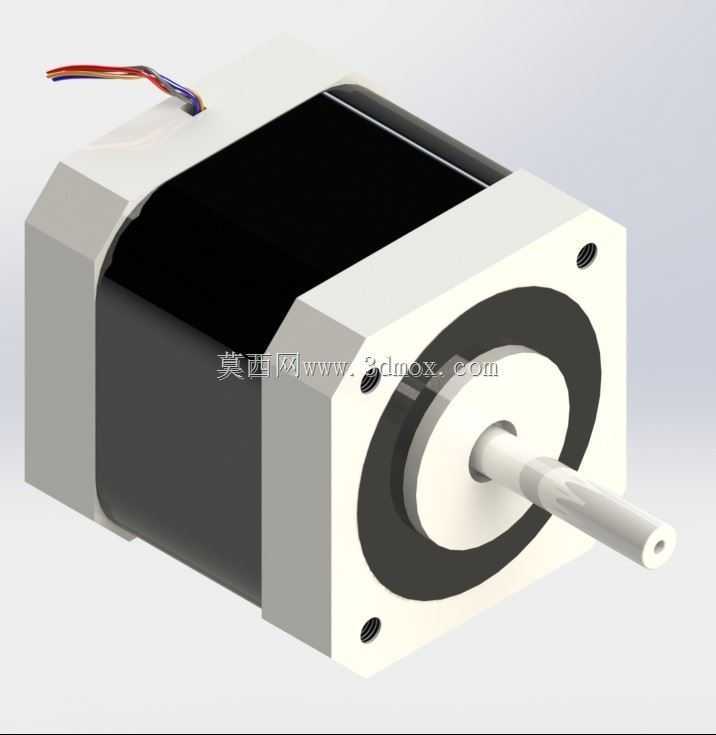

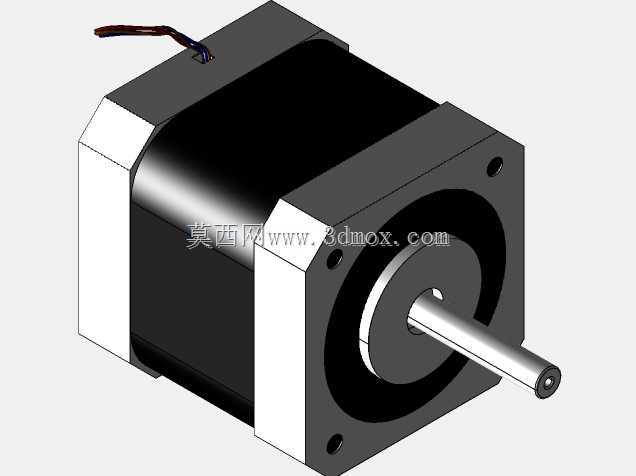

实际跑测试的时候，这款结构在100W伺服电机带动、负载5N·m的工况下连续运行72小时，没有出现掉带、打滑、异常磨损的问题，传动精度能控制在0.1mm以内，完全能满足小型自动化设备的进给传动需求。很多刚入行的设计师做同步传动的时候，容易只关注齿数和节距，忽略挡边、轮毂凸台、齿根圆角这些细节，最后装配完才发现各种问题，这款模型把这些实际装配中容易踩坑的结构都做了优化，直接拿来调整参数就能用，能减少很多不必要的设计失误。
