GT2型20齿带挡边同步传动带轮

项目分类:通用机械零部件 发布时间:2024-03-26 ID:744083
  • GT2型20齿带挡边同步传动带轮

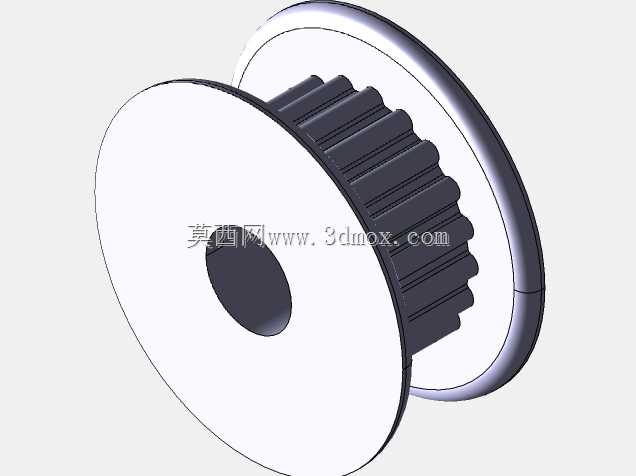

  这款GT2规格20齿带挡边同步带轮,是轻载精密传动场景里的核心配套零件,日常在桌面级3D打印机的X/Y轴传动模组、小型自动化点胶设备的进给机构、桌面雕刻机的轻载移动轴、小型传送带的动力端都能见到它的身影。区别于普通平带轮靠摩擦力传动的结构,同步带轮依靠齿形啮合传递扭矩,传动过程中不会出现打滑丢步的问题,能精准匹配步进电机的步距角输出,保证运动端的定位精度,这也是它在精密轻载传动场景被广泛应用的核心原因。

  从结构设计来看,这款带轮采用双侧挡边的结构,挡边的外径略大于带轮齿顶圆直径,安装后能将GT2同步带限制在带轮的齿宽范围内,避免设备高速往复运动时同步带出现跑偏、脱齿的问题,尤其是在3D打印机这类频繁换向、加减速的运动场景里,双侧挡边的设计能大幅降低传动故障的概率,减少后期设备维护的频次。带轮的内孔为光孔设计,配套紧定螺钉孔位(图中未完全展示孔位细节),安装时可以直接套在对应直径的电机输出轴或者传动轴上,拧紧紧定螺钉即可完成轴向与周向的固定,不需要额外加工复杂的键槽结构,适配小型设备紧凑的安装空间,装配难度低。

  齿形设计严格匹配GT2同步带的齿距参数,齿槽的轮廓做了适配圆弧过渡,不会出现齿形干涉的问题,啮合过程中齿面与带齿的接触面积均匀,既能保证传动时的扭矩传递效率,也能减少同步带的磨损,延长传动带的使用寿命。带轮的齿宽适配5毫米宽度的GT2同步带,这个宽度的同步带刚好能满足桌面级轻载设备的传动负载需求,不会因为带宽过大增加不必要的运动惯量,也不会因为带宽不足出现传动强度不够的问题。

  从安装边界来看,这款带轮的整体外径由20齿的齿形参数决定,双侧挡边的外凸尺寸控制在合理范围内,安装时不需要在周边预留过大的避让空间,在紧凑的型材框架结构里也能顺利布置。带轮的轴向总长度匹配齿宽加双侧挡边的厚度,安装在轴端时不会占用过多的轴向空间,方便和轴承、联轴器等相邻零件做布局配合。

  在实际选型应用中,这类带轮通常和20齿、16齿等同规格GT2带轮配套使用,通过调整两个带轮的中心距来张紧同步带,部分场景下会配套张紧轮调整皮带张紧力,避免张紧力过大增加电机负载、或者张紧力不足出现传动间隙。设计建模时,齿形部分的参数需要严格匹配GT2带轮的标准齿形参数,挡边的圆角、齿槽的拔模角度都要结合实际加工工艺做调整,如果是采用机加工工艺生产,齿面的粗糙度要控制在合理范围,减少啮合过程中的噪音和磨损;如果是采用注塑工艺生产,还要考虑注塑收缩率对齿形精度的影响,保证成型后的带轮能和同步带顺畅啮合。

  不同于重载传动使用的MXL、HTD等大规格同步带轮,GT2系列带轮的齿距更小,传动时的背隙更小,运动精度更高,更适合对定位精度有要求的轻载运动场景,除了3D打印机之外,在小型写字机器人、自动送料机构、小型检测设备的运动模组里也经常用到这类带轮。建模过程中需要注意齿形的阵列精度,20个齿的周向阵列要保证均匀度,避免出现齿距误差导致的传动卡顿、啮合噪音大的问题,内孔的同轴度、挡边与齿部的垂直度也要在建模时做公差预留,保证实际生产出来的零件装配后运转顺畅,不会出现偏摆、皮带蹭边的问题。
