宝可梦主题精灵球球形结构创意设计

做结构设计久了，偶尔会跳出工业产品的功能束缚，做些脱离量产约束的趣味造型练手，这个精灵球的结构设计，就是某次摸鱼时的脑洞产物，最初的出发点只是想验证球形分体结构的卡扣配合逻辑，顺便做个能摆在工位的小摆件。

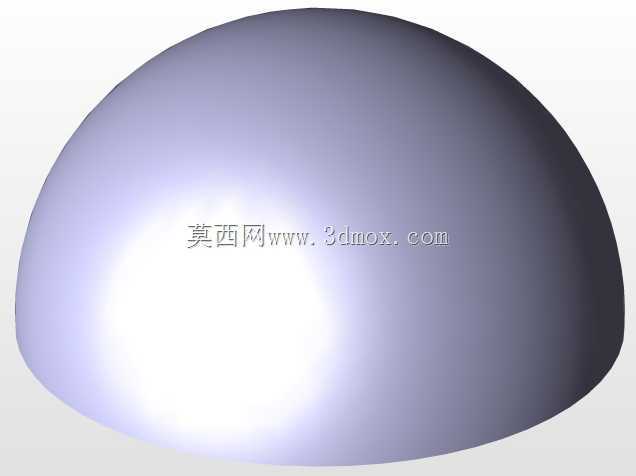

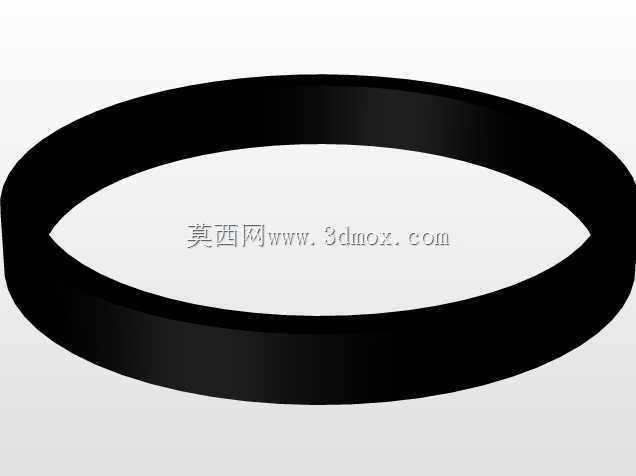

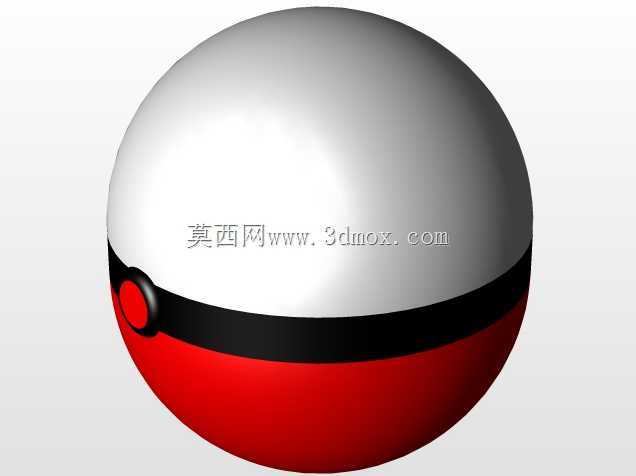

从结构逻辑来看，这个球体采用经典的上下半球等分设计，分模线设置在球体赤道位置，也就是视觉上的黑环区域，这个位置选分模线其实藏了点小心思——刚好把上下壳体的配合接缝藏在黑色装饰环下方，不用额外做外观面的接缝打磨处理，视觉上能做到上下半球的色彩边界完全齐整，不会因为配合公差出现红白配色的错位。中间的黑色环带不只是装饰件，同时承担了上下半球的定位导向功能，装配时上下半球沿着环带的内止口滑入配合，能保证两部分的同轴度误差控制在0.1mm以内，不会出现球体装歪的情况。

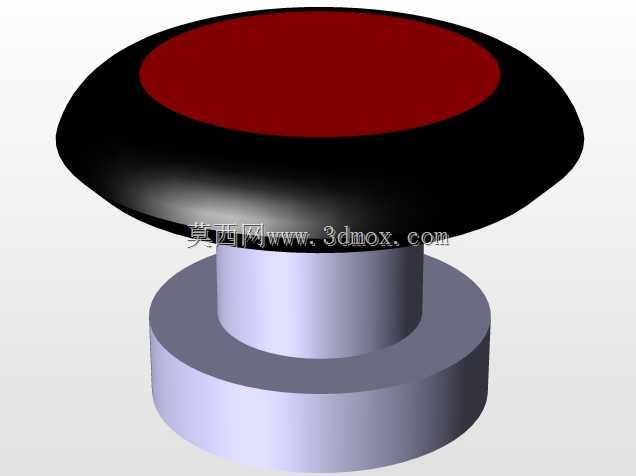

正面的圆形按钮是整个结构的交互核心，我没有做简单的粘贴式装饰，而是给按钮设计了独立的按压行程，按钮根部做了0.8mm的限位凸台，按压行程控制在1.5mm，按下去之后会触发内部的卡扣解锁结构，上下半球就能轻松分开，松开按钮后靠内置的微型弹簧复位，卡扣自动锁止，这个逻辑其实参考了日常用的按压式弹跳杯盖结构，只是把平面结构适配到了球形曲面上，做曲面配合的时候特意调整了卡扣的倾斜角度，保证在球面弧度下，卡扣的解锁行程不会出现卡滞。

尺寸设计上，我把球体直径定在100mm，这个大小刚好能单手握持，摆在桌面也不会太占地方，安装边界没有额外的突出结构，整个球体最大外径就是100mm，底部做了一个很小的平面切边，切边深度只有2mm，平时放在桌面上不会滚动，又不会破坏球体的整体视觉效果，毕竟如果做个额外的底座，反而会破坏精灵球本身的完整球形观感。

材质适配方面，这个结构如果做3D打印的话，上下半球可以分别用红、白色PLA打印，中间的黑环和按钮用黑色耗材，不需要后期上色就能达到还原效果，配合面的公差我特意留了0.2mm的间隙，刚好适配FDM打印的精度误差，不用打磨就能顺利装配。如果要做量产注塑件的话，上下半球的壁厚控制在2mm，环带和按钮的壁厚1.5mm，所有转角都做了R0.5的圆角过渡，避免注塑时出现应力集中导致的开裂，内部的卡扣结构做了拔模斜度处理，方便脱模。

其实做这种非工业用途的趣味结构，反而更考验结构设计的细节处理，因为没有强制的功能约束，所有的结构逻辑都要为视觉效果和交互手感服务，比如按钮的按压力度我调了三次弹簧弹力，最后定在5N左右，按下去的时候有清晰的反馈感，又不会太硬按不动；上下半球的配合紧密度也调了几次止口的过盈量，太松的话拿在手里会晃，太紧的话解锁之后不容易分开，最后调到解锁后轻轻一拿就能分开，锁止后提着上半球晃也不会松脱的程度。

很多人觉得做这种卡通周边的模型不算正经机械设计，但我反而觉得，能把工业设计里常用的卡扣、止口、弹簧复位这些结构，灵活用到不同形态的产品上，本身就是结构工程师的基本功，平时多做些这种脱离量产KPI的小设计，反而能锻炼自己对不同曲面结构的适配能力，下次遇到球形壳体、曲面配合的工业产品设计时，处理起来会更顺手。
