带集成提手的扁形储液容器曲面结构

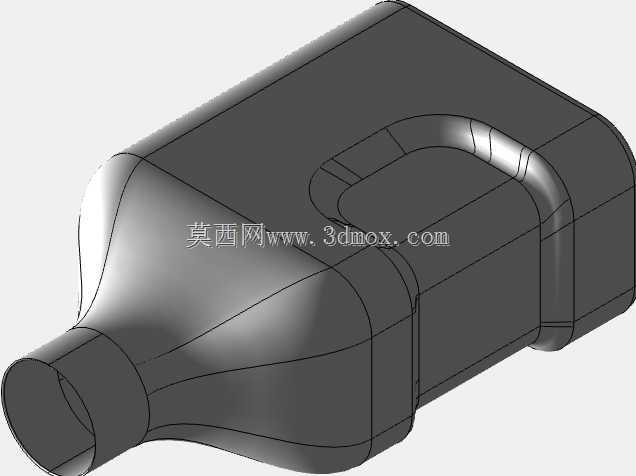

　　这类带集成提手的扁形储液壳体，日常多适配小容量日化、车用耗材的分装存储场景，比如玻璃水补充液、家居清洁浓缩剂、小型园艺水溶肥存储这类需要频繁拿取倾倒的使用场景，区别于常规圆形储液瓶，扁形结构在仓储堆叠、货架陈列时的空间利用率能提升近四成，相邻摆放时不会出现圆柱面接触的滚动错位问题，运输过程中单元托盘的装载量也能得到优化。从结构功能来看，整个壳体采用一体化曲面成型设计，顶部的内凹提手并非后期加装的独立配件，而是和壶身主体做了连续曲面过渡，不存在拼接缝隙，既避免了额外装配带来的连接强度隐患，也减少了清洁时的卫生死角，倾倒液体时提手的受力位置刚好和重心处于同一垂直线上，单手握持时手腕不需要额外调整角度来平衡容器重量，长时间操作的疲劳感会明显降低。

　　前端的缩颈瓶口做了等直径圆柱段设计，能够适配通用规格的螺纹瓶盖或者导流塞，瓶口和壶身的过渡曲面做了渐变壁厚处理，靠近瓶口的位置壁厚略大于壶身主体，避免拧紧瓶盖时应力集中导致的瓶口开裂问题，同时缩颈结构也能控制液体倾倒时的流量，不会因为壶身倾斜角度过大出现液体喷涌溅出的情况。设计过程中首先要确定的是整体安装边界，扁形壶身的两个宽面平行度需要控制在合理范围内，保证堆叠时接触面能够完全贴合，提手内凹的深度要兼顾成年人手掌的握持厚度，同时不能让提手内侧的曲面过于突兀，导致握持时出现硌手的棱边，整个壳体的曲面构建需要保证G2连续，尤其是提手和壶身衔接的圆角位置，曲面曲率要均匀过渡，避免注塑或者吹塑成型时出现壁厚不均、局部缩痕的问题。壶身侧面的环形加强筋并非装饰结构，而是沿着壳体应力分布的走向布置，当容器内装满液体时，液体的静压力会向壶身侧壁施加向外的张力，环形加强筋能够提升侧壁的抗变形能力，避免装满液体后壶身鼓胀导致宽面凸起，影响堆叠稳定性。底部的平面做了微向内凹的设计，放置在平面上时只有外圈的支撑边接触接触面，即使底部平面存在轻微的成型翘曲，也能保证容器放置平稳，不会出现晃动摇摆的问题。

　　从建模逻辑来看，这类曲面结构需要先搭建整体的控制线架，确定壶身的长宽高比例、提手的位置轮廓、瓶口的直径和伸出长度，再通过多截面曲面、桥接曲面完成主体面的构建，之后对衔接位置做圆角处理，最后通过加厚命令生成实体壁厚，过程中需要不断检查曲面的曲率分布，避免出现曲率突变的位置，否则不仅成型后外观会有明显的棱线，还会在受力时出现应力集中点，降低壳体的抗冲击性能。实际使用中这类容器还要考虑跌落测试的要求，提手和壶身衔接的位置是受力薄弱点，曲面过渡时的圆角半径不能过小，同时壁厚要做均匀渐变，保证从提手到壶身的力能够顺畅传递，跌落时不会在衔接位置出现开裂。

　　另外扁形结构的两个窄面做了微弧处理，既能够提升侧面的抗挤压能力，也能在拿取时增加和手掌的贴合度，即使手上沾有液体也不容易打滑。瓶口的圆柱段长度要足够保证瓶盖的旋合行程，同时瓶口端面的平面度要满足密封要求，避免拧紧瓶盖后出现漏液的问题。整个结构没有多余的装饰特征，所有曲面造型都服务于功能需求，在保证结构强度的前提下尽可能控制壁厚均匀，减少成型时的材料消耗，同时也能缩短冷却周期，提升批量生产的效率。
