汽车传动用单片干式摩擦离合器结构

　　这款单片式摩擦离合器主要应用于传统燃油乘用车的传动系统中，布置在发动机飞轮与手动变速器输入轴之间，是动力传递路径上的核心控制部件。日常车辆起步、换挡、制动停车的工况下，都需要依靠该结构实现动力的平稳接合与快速切断，避免传动系统受到冲击载荷，同时保障换挡过程齿轮不会出现打齿损伤。

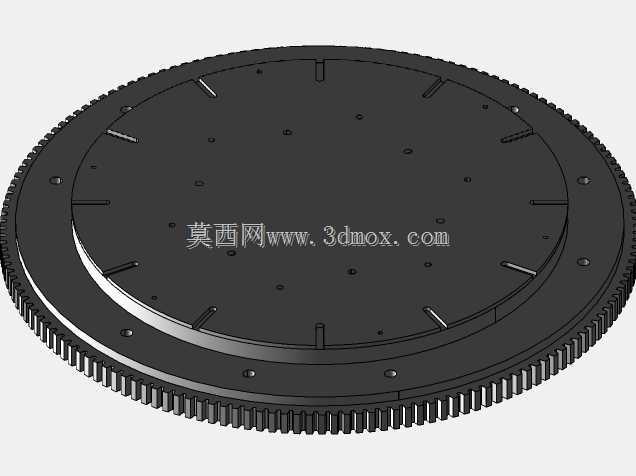

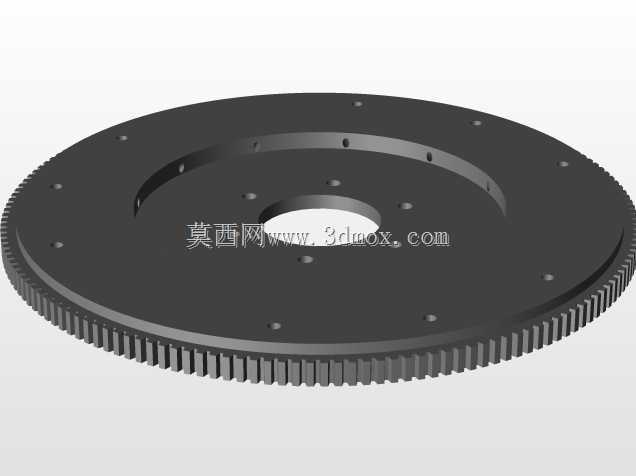

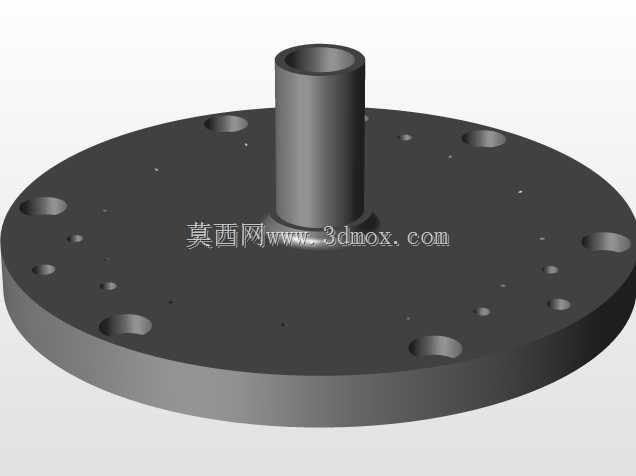

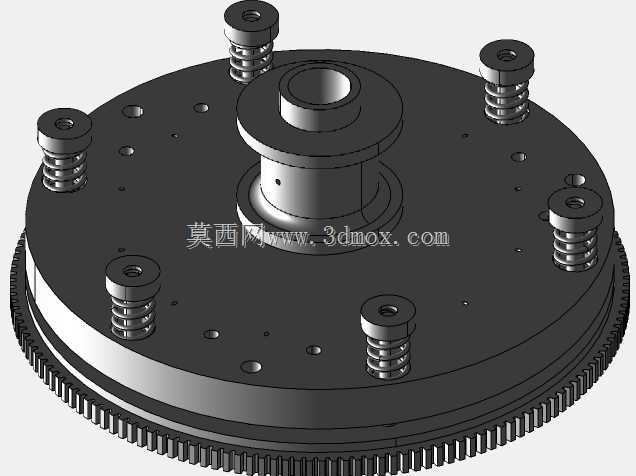

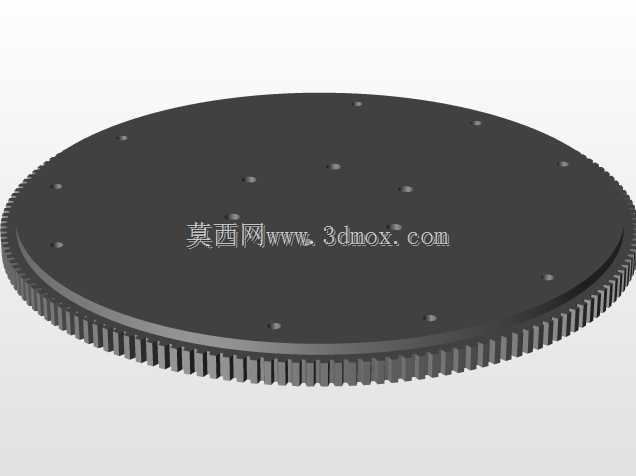

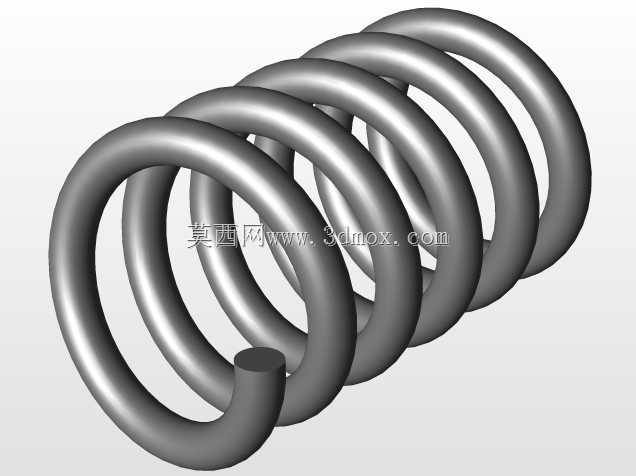

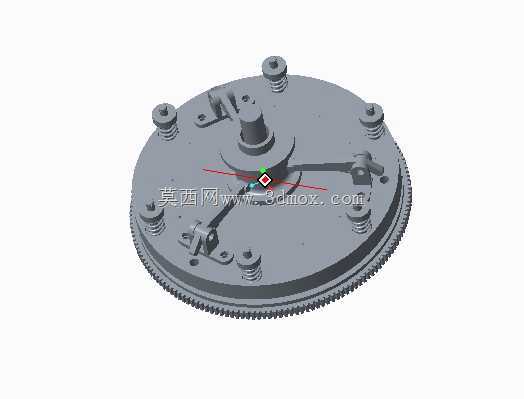

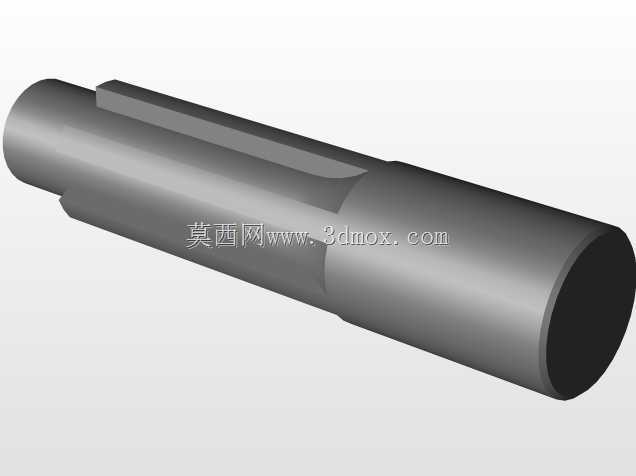

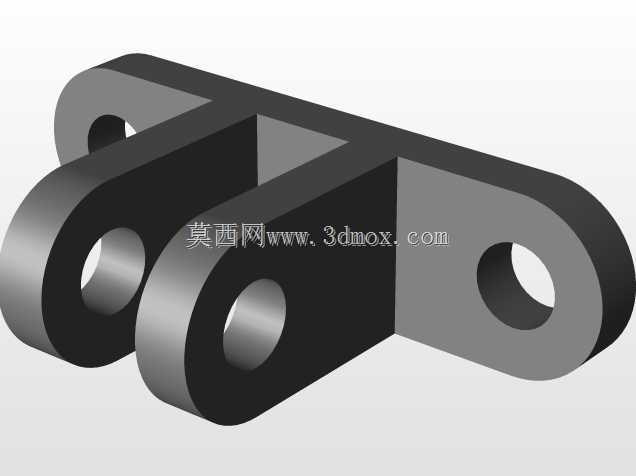

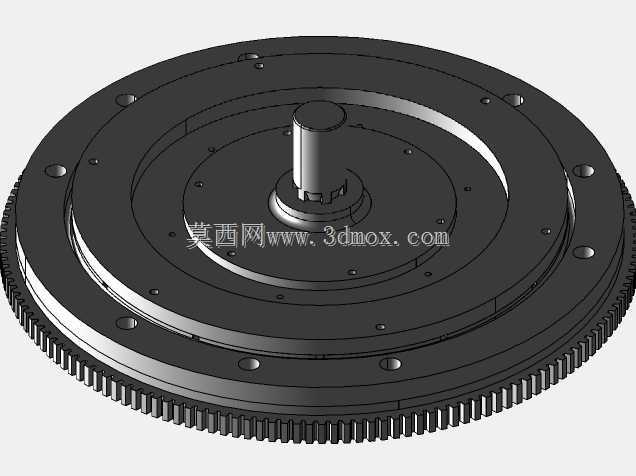

　　从结构设计来看，该离合器采用干式摩擦传动方案，主动部分与发动机飞轮刚性连接，从动部分通过花键结构与变速器输入轴配合，周向布置的螺旋压紧弹簧为摩擦副提供稳定的正压力，保证动力传递过程中不会出现打滑损耗。设计过程中需要重点匹配压紧弹簧的刚度参数，既要保证额定扭矩传递时摩擦面不出现滑磨，又要控制踏板操纵力在合理区间，避免驾驶员长时间操作出现疲劳。分离机构的杠杆比经过反复校核，保证分离轴承推动分离杠杆时，压盘能够平稳后移，彻底切断动力传递，不会出现分离不彻底导致的换挡卡滞问题。

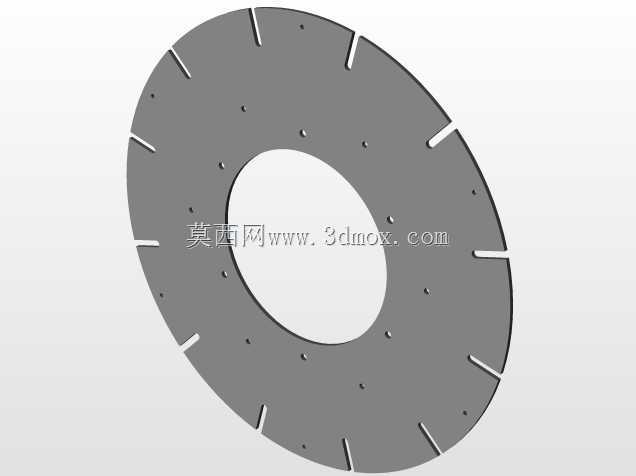

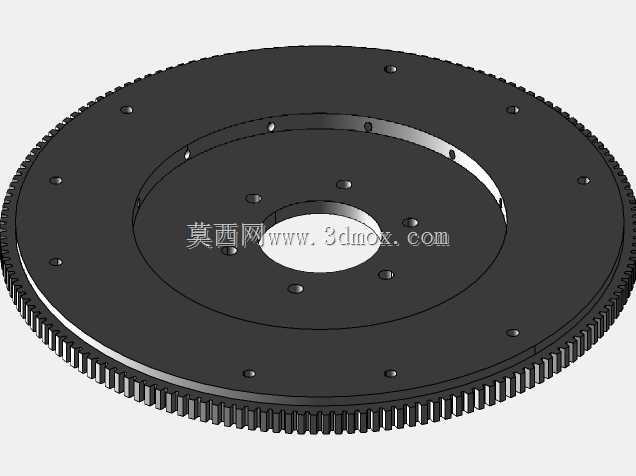

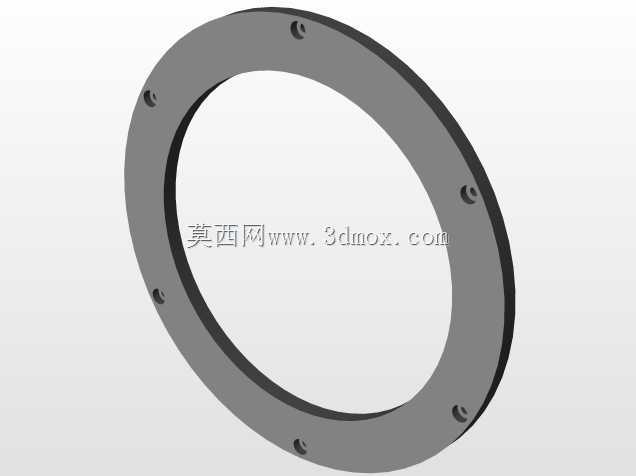

　　安装边界方面，该离合器的轴向尺寸经过严格控制，适配前置前驱车型的紧凑动力舱布局，从动盘总成的径向尺寸与发动机飞轮安装止口完全匹配，周向固定螺栓孔位与飞轮端安装孔一一对应，不需要额外加工转接结构即可完成装配。摩擦片两侧采用耐温耐磨的摩擦材料，能够承受短时滑磨产生的高温，避免频繁起步工况下出现摩擦材料烧蚀失效。从动盘上设置的扭转减震结构，可以吸收发动机运转产生的扭转振动，降低传动系统的共振风险，提升整车行驶的平顺性。

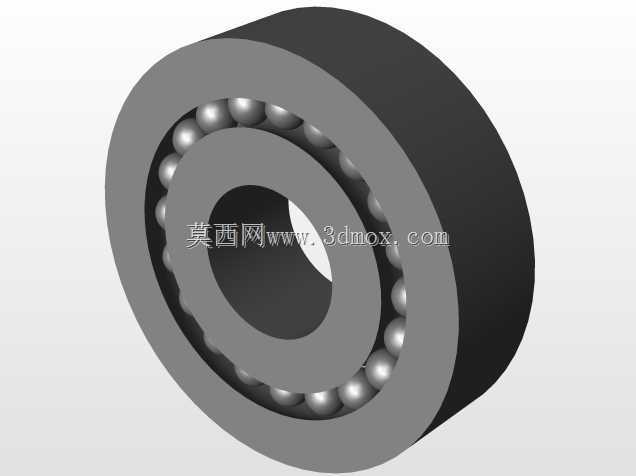

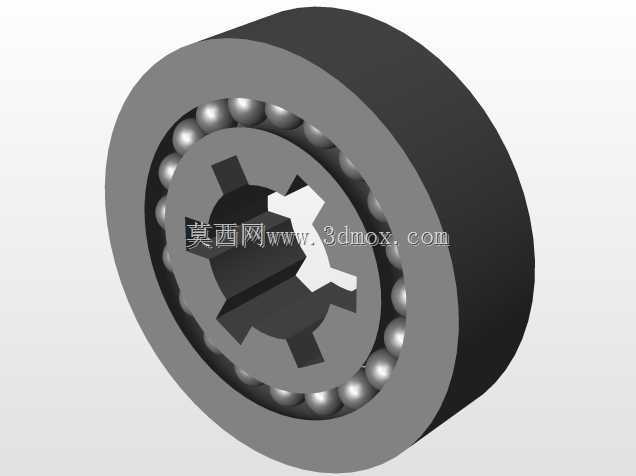

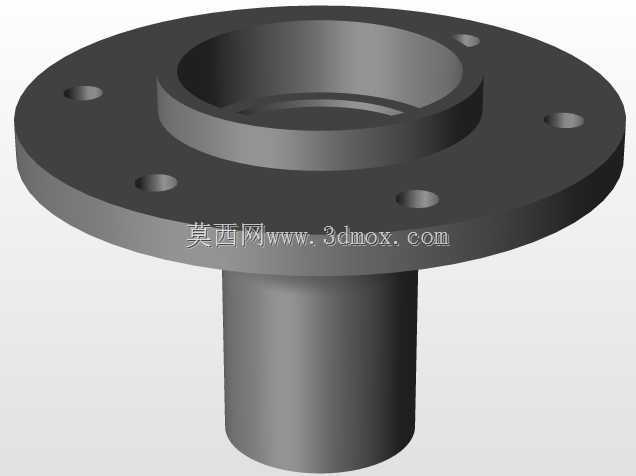

　　在实际使用场景中，该结构的从动盘属于易损件，设计时预留了合理的磨损补偿行程，当摩擦片出现正常磨损后，压紧弹簧依然能够提供足够的压紧力，不需要频繁调整操纵机构的自由行程。分离轴承与分离杠杆的接触端面采用耐磨设计，减少长期分离接合过程中的磨损量，提升部件的整体使用寿命。整个离合器总成的动平衡精度经过严格校验，高速旋转时不会产生额外的振动载荷，适配发动机最高转速区间的运转需求，不会因为动平衡问题导致传动系统出现异响或者早期损坏。
