双轴错位补偿挠性联轴器结构

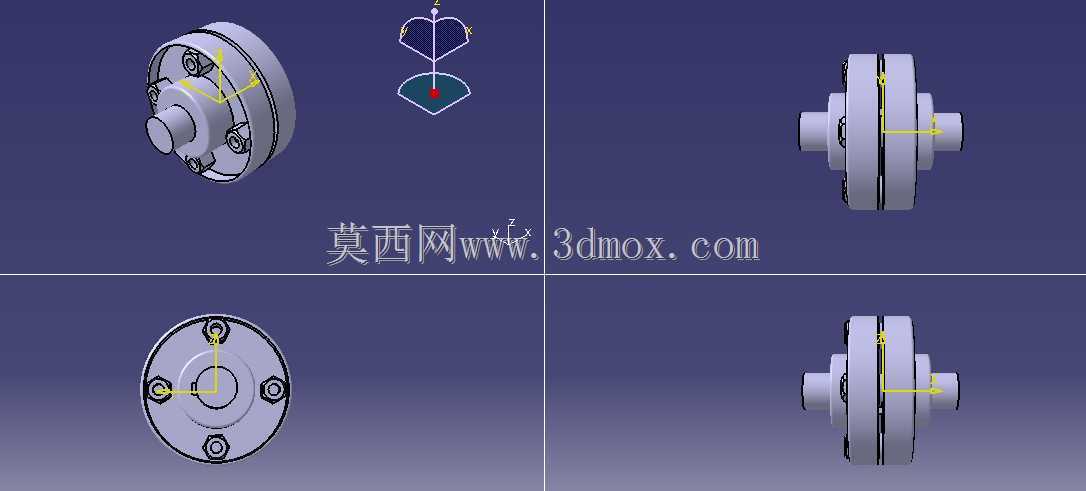

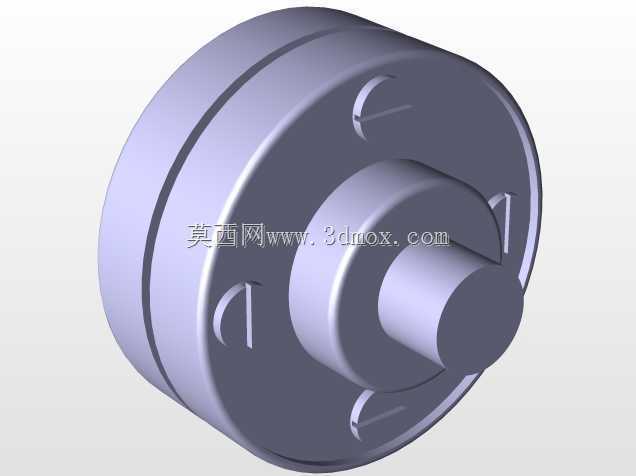

　　该挠性联轴器的三维结构围绕两根独立传动轴之间的动力传递需求搭建，整体采用上下对称的盘式组合形态，两端伸出同轴轴段，中间由两层环形法兰盘对接组成耦合主体，盘体周向均匀布置紧固件，形成可容纳微量角向偏移的传动界面。在常规传动布局里，主动端与从动端很难在加工、装配、长期运行后始终保持严格同轴：机架焊接残余应力会带来安装基面翘曲，轴承座长期受载后出现微量磨损下沉，负载启停瞬间的冲击也会让轴系产生瞬时挠曲，若采用刚性联轴器强行锁死两根轴，附加弯矩会直接作用在轴承滚道、轴肩与电机输出端，轻则造成轴封过早渗漏、轴承温升异常，重则引发轴颈疲劳断裂。这类挠性耦合结构正是为该类工况预留补偿余量，它允许两个被连接轴在限定角度范围内产生相对角运动，通过中间耦合界面的微量形变或相对位移，抵消轴系不同轴带来的强制约束，同时持续稳定传递旋转扭矩。

　　从实际设备布置角度看，这类联轴器常见于交流稳压设备的传动调节机构、小型轻工输送线、精密试验台以及中小功率泵组的动力衔接段。选型校核时首先要确认两端轴径与轴伸长度，模型两端轴段为等径圆柱结构，轴段插入轮毂的深度需覆盖轮毂有效夹持长度，避免键连接或抱紧接触面不足；中间盘体的最大外径是整机布局的核心边界，在封闭护罩内安装时，盘体外圆与护罩内壁要预留径向安全间隙，周向紧固件的端头不能与周边走线、机架立板发生运动干涉。轴向尺寸方面，上下轴段端面到耦合盘中分面的距离决定了两轴端的预留间距，安装时不能将两轴端面顶死，要给挠性补偿环节留出轴向活动空间，否则热态轴伸长后会直接挤压耦合盘，破坏补偿能力。

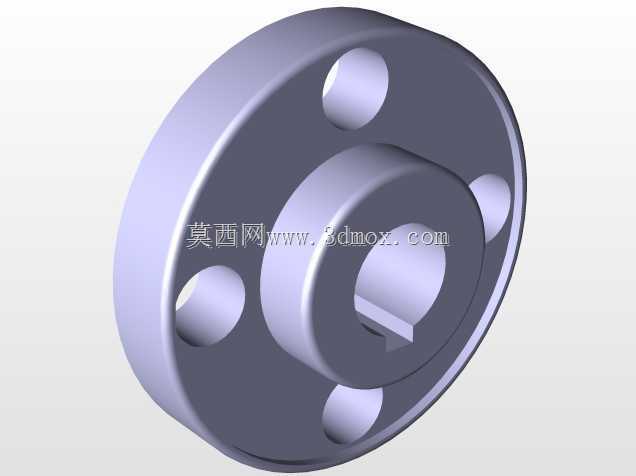

　　结构设计上，两层环形盘的对接面是补偿功能的核心区域，盘体之间并非完全刚性固连，周向紧固件提供预紧力的同时，允许结合面在受偏载时产生微量相对转角，将轴系不对中带来的强制变形转化为耦合界面内的可控微动。盘体边缘的紧固件沿圆周均布，数量与排布角度经过扭矩传递校核，保证旋转过程中每一个角度位置的刚度均匀，避免高速转动时出现周期性刚度波动引发振动。上下轮毂与轴段采用一体化过渡造型，轮毂外径大于轴径，在轴肩位置形成平缓的应力释放过渡，避免轴径突变造成应力集中；中间盘体与轮毂之间设置阶梯凸台，既增强盘根部位的抗弯截面模量，也为装配时的轴向定位提供贴合基准。

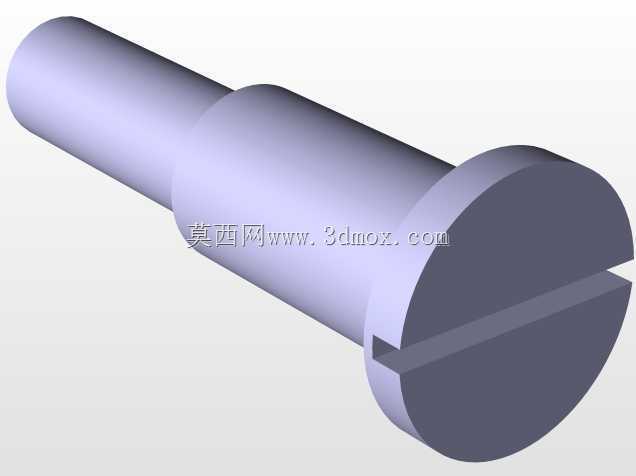

　　建模过程中需重点保证几处关键配合的几何精度：两端轴段的同轴度公差要控制在设计允许范围内，作为虚拟装配时的基准参照；周向安装孔的位置度需沿圆周均匀分配，孔位偏差过大会造成紧固件强行斜拉，预紧后盘体受力不均；耦合盘结合面的平面度直接影响补偿特性，若结合面翘曲，实际接触面积不足，传递扭矩时会出现局部压应力过高，早期磨损集中在局部区域。现场装配时，先将两端轮毂分别固定在主动轴与从动轴端，确认轴端插入深度到位、键连接贴合无间隙，再对合中间两层盘体，按对角顺序分次拧紧紧固件，避免单侧预紧导致盘体偏斜；装配完成后需盘动轴系数周，检查转动全程无卡滞、无异常摩擦声响，同时复测两轴的对中偏差，确保偏移量在该联轴器允许的角补偿范围之内。

　　运行层面，该结构在传递额定扭矩时，耦合面的摩擦力与紧固件的剪切承载共同作用，将主动轴的旋转运动平稳传递到从动端；当轴系出现热膨胀、基础沉降或冲击挠曲时，耦合界面的微量相对运动可吸收错位带来的附加载荷，不让额外弯矩传导至两端的动力设备与工作机构。日常维护中可通过观察盘体结合面的磨损痕迹、紧固件的预紧状态判断补偿工况是否处于设计区间，若局部磨损痕迹不均匀，往往说明轴系对中偏差超出允许范围，需重新调整机架与轴承座位置，而非单纯更换耦合件。整体结构没有复杂的弹性元件，造型简洁对称，加工与装配工艺性好，适合中低速、载荷平稳、存在微量安装错位的轴系传动场景。
