桥式起重作业重载吊钩结构设计

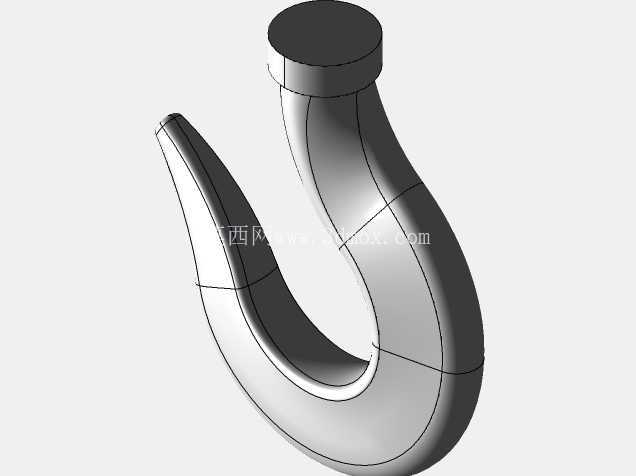

　　车间桥式天车的取物端核心承载件，这套吊钩结构直接对接重物吊点，承担整台EOT起重机所有起升载荷的传递工作，日常在钢结构厂房、重工装配车间、仓储货场里完成重型工件、成捆物料、设备部件的吊运转序。钩体采用大曲率弯弧的C形开口构型，钩尖做了上翘收边处理，挂入吊索吊环后能在起升绷紧时自动滑向钩身弧底，避免作业中吊索从开口处滑脱。顶部的圆柱台段是和吊钩横梁、推力轴承配合的安装位，圆柱端面预留加工余量，装配后可以随吊重转动调整吊索朝向，不会出现钢丝绳扭绞别劲的情况。

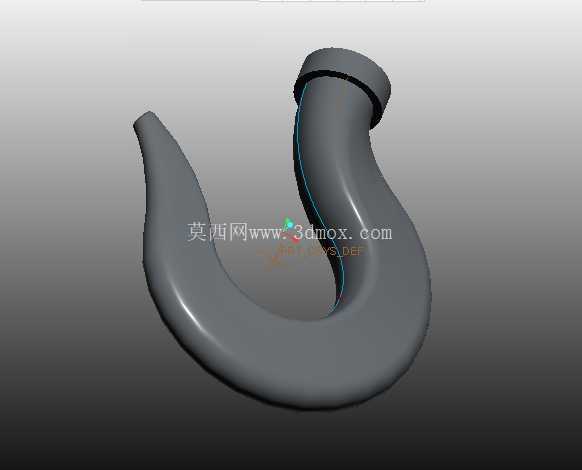

　　建模时先沿着钩身的载荷拉力走向扫掠出主体截面，钩身危险断面处在直段与弯弧的过渡位置，这里截面做了加厚处理，抵消弯曲应力叠加拉应力带来的强度缺口，钩身外侧弧面顺滑过渡没有突变台阶，应力集中系数控制在很低的水平。钩体开口宽度按照常用卸扣、钢丝绳套的环径预留间隙，挂取吊具时不需要强行撬拨，作业人员徒手就能把吊环推入钩腔。顶部圆柱段的直径和吊钩横梁的安装孔做间隙配合，轴向台肩的厚度匹配轴承端盖的压紧尺寸，装配后吊钩可以360度自由回转，台肩端面承受起升时的全部轴向载荷，不会出现轴向窜动。钩尖的上翘高度高出钩身内侧承载面，即便吊索在吊运过程中出现小幅晃动，也不会从开口侧滑出，只有作业人员主动向外扳动吊索才能完成摘钩，规避误脱钩的安全风险。

　　整套结构没有多余的复杂分支特征，所有外轮廓都是连续顺滑曲面，既方便后续铸造时的拔模与浇道排布，也能在后期探伤检测时让超声探头完全贴合钩身表面，排查内部缺陷没有检测死角。实际选型时钩身的额定载荷要匹配起重机的起升吨位，顶部圆柱的配合尺寸要和现有天车的吊钩横梁安装位完全适配，弯弧内侧的净空尺寸要保证最大规格的吊环可以完全落入弧底，不会出现吊环卡在开口处局部受力的情况。建模过程中同步校验了钩身最大摆角下和周边滑轮组、防护罩的运动间隙，吊钩全回转过程中不会和上方的动滑轮架发生磕碰，所有棱边都做了圆角钝化，没有尖锐割手的边角，符合起重吊具的安全设计规范。
