CA6140车床用框架导轨结构件

　　这款框架导轨是适配CA6140普通车床的配套导向承载构件，在车床溜板箱进给传动链路中承担着运动导向、负载承载与行程限位的核心作用，属于车床进给系统的关键基础零件。从实际应用场景来看，该零件安装在床身与溜板的衔接位置，工作时需要持续承受溜板及刀架组件传递的切削反力、进给运动的往复摩擦力，同时要保证溜板沿床身纵向移动的直线度精度，直接影响车床加工外圆、内孔、端面时的形位公差控制效果。

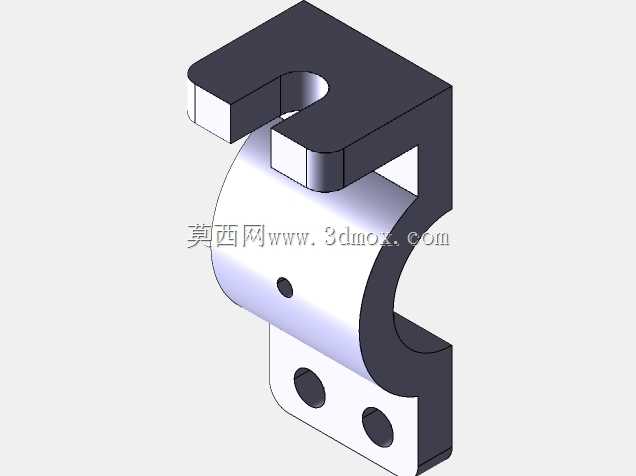

　　从结构设计思路出发，零件采用钩形框架式主体结构，上部的钩状卡合结构可直接扣合在床身对应的导轨基准面上，无需额外加装压块即可实现径向的限位约束，大幅缩减了装配环节的零件数量与调整工时；下部的弧形贴合面与床身圆柱导轨面的曲率完全匹配，接触面积经过优化计算，既保证足够的接触刚度抵消切削振动，又不会因接触面积过大导致进给运动的摩擦阻力升高。零件下部延伸出的安装耳板上设置了两个同轴的安装通孔，用于穿装紧固螺栓将导轨构件与溜板基体刚性连接，孔位的位置度公差控制在0.02mm以内，避免装配后出现导轨偏斜导致的运动卡滞问题；弧形面中部设置的小直径定位销孔，可在装配时穿入定位销实现零件的快速定位，消除螺栓连接的间隙误差，保证重复装配的精度一致性。

　　在安装边界与尺寸适配方面，该零件的钩状开口尺寸与CA6140床身棱形导轨的截面尺寸完全适配，弧形贴合面的曲率半径与床身配套圆柱导轨的半径一致，安装耳板的孔距与溜板上对应的安装螺孔孔距匹配，装配时无需对床身或溜板进行二次加工即可直接安装替换。零件的整体厚度经过刚度校核，在最大切削负载下的形变量控制在0.01mm以内，既不会因刚度过剩导致零件重量过大增加溜板的运动负载，也不会因刚度不足出现受力变形影响加工精度。实际使用中，该导轨构件的导向面经过淬火处理，表面硬度达到HRC45-50，具备优良的耐磨性能，可长期承受往复进给运动的摩擦损耗，配合定期的润滑维护，能有效延长车床导轨系统的维护周期，降低设备运维成本。

　　从建模逻辑来看，该零件的三维建模过程完全遵循机械加工的工艺顺序，先通过拉伸特征构建主体框架的基本轮廓，再通过切除特征加工出钩状卡合槽与弧形贴合面，最后添加安装孔、定位销孔等细节特征，所有特征的尺寸标注均符合机械制图的公差配合要求，可直接导出工程图用于生产加工，也可用于CA6140车床的虚拟装配仿真、运动干涉检查等数字化设计环节，帮助设计人员提前验证进给系统的运动行程与装配合理性。
