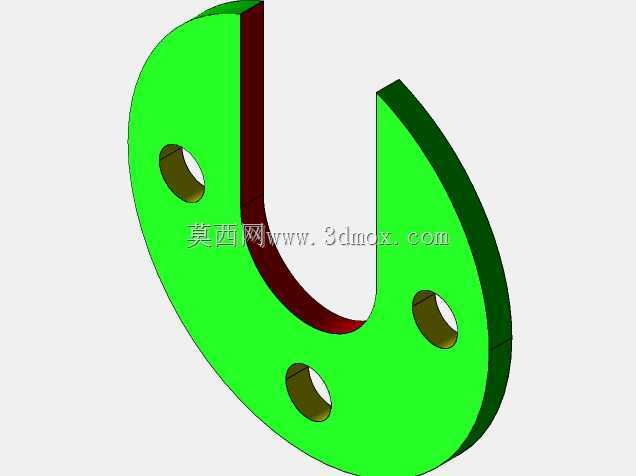

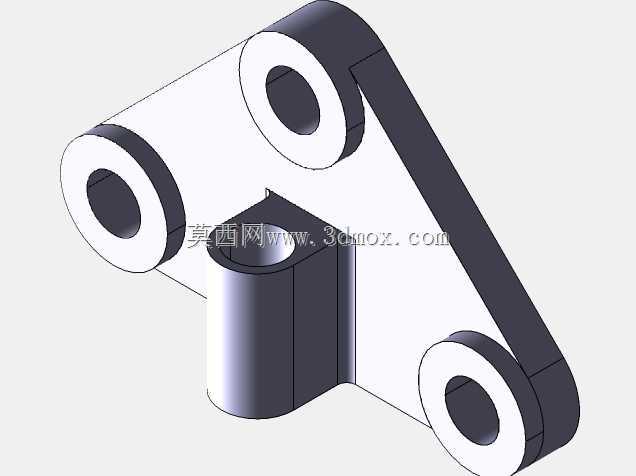

C型带孔连接阀块结构设计方案

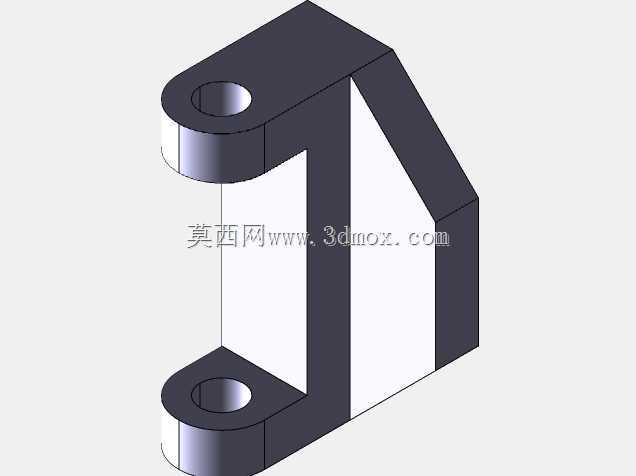

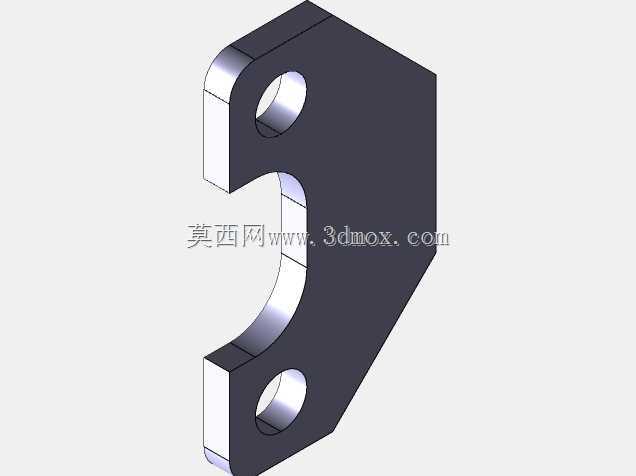

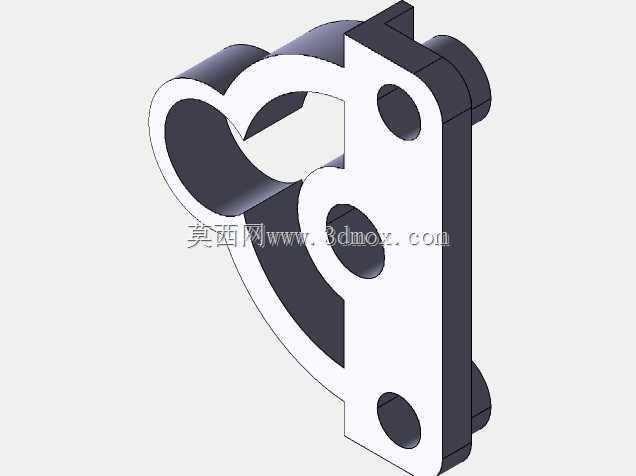

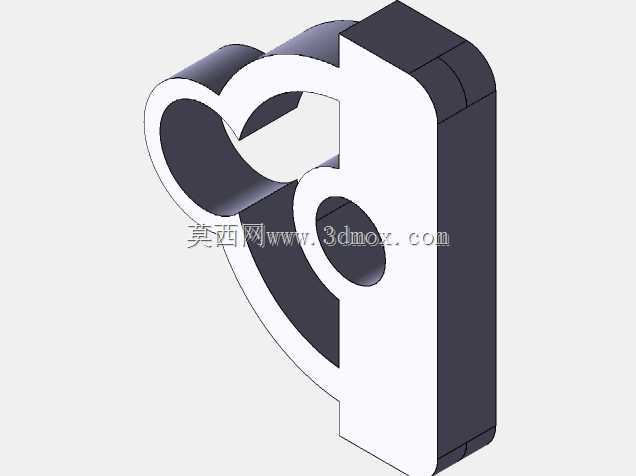

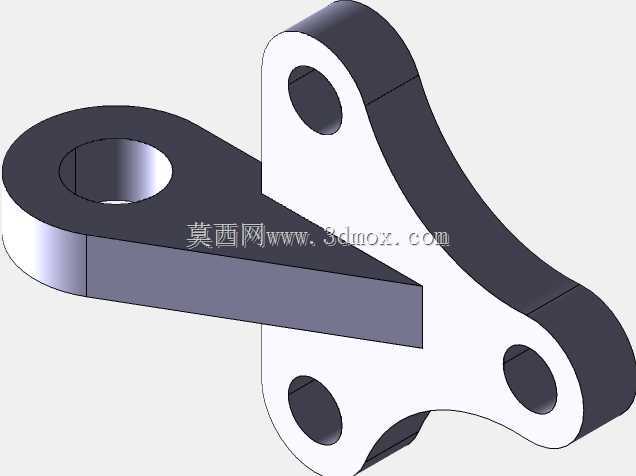

　　构件上分布的三个通孔为安装固定孔，孔位的位置度公差需严格管控，三个孔的中心分别对应不同的安装固定点位，装配时通过螺栓穿过通孔将该阀块锁紧在阀座或安装基板上，孔口处做了倒角处理，既可以去除机加工后的毛刺飞边，也能在螺栓穿入时起到导向作用，避免螺栓螺纹与孔口发生刮蹭损伤。设计这类构件时，首先要明确安装边界的约束条件：外侧圆弧的最大外径不能超出阀组周边的预留安装空间，避免与相邻的管路、阀件发生运动干涉；内侧圆弧的半径尺寸要完全匹配被卡接部件的外径，保证贴合面的接触面积足够，分散装配后的锁紧应力，避免局部应力集中导致构件长期使用后出现形变。在工业流体控制回路的阀组集成设计中，这类C型开口结构的阀块常被用于管路转接、阀件安装定位的场景，尤其适配空间受限、需要侧向卡接装配的阀组布局，能够在不拆解周边管路的前提下完成阀件的快速拆装维护，降低产线停机检修的时间成本。从结构功能来看，该构件主体为半开口C型弧面结构，内侧圆弧面需与对应规格的阀杆、管路外壁做贴合配合，开口尺寸的设计公差需控制在IT7级精度区间，既要保证卡接安装时的顺畅推入，又要避免配合间隙过大导致的装配后晃动、密封面错位问题。

　　厚度方向的尺寸需要根据实际承压等级计算，若应用在中高压流体回路中，厚度需满足强度校核要求，避免承压后出现开口扩张、固定失效的问题。三个安装孔的孔径要匹配对应规格的固定螺栓，孔中心到构件边缘的距离要满足螺栓安装的扳手操作空间要求，不能出现螺栓拧紧时扳手与构件本体干涉的情况。从实际应用场景出发，这类阀块常出现在仪表阀门的辅助安装结构中，用来固定阀位反馈元件、转接小型气路管路，或是作为阀组的限位挡块使用，C型的开口结构让它不需要从管路端部套入，能够直接从侧向卡装到指定位置，对于已经完成初装的阀组改造、现场维修作业来说，这种结构的装配效率远高于整环式的固定套结构。

　　在建模过程中，需要重点管控几个关键尺寸的关联：内侧圆弧的圆心与三个安装孔的位置基准要统一，避免加工后出现孔位偏斜，导致装配时螺栓无法顺利穿入；构件的两个平行端面要保证平面度要求，否则锁紧后会出现应力不均，长期受振动影响容易出现螺栓松动的问题；通孔的轴线要与安装端面保持垂直，垂直度公差需控制在0.02mm以内，避免螺栓锁紧时出现偏斜，导致锁紧力不足。另外，构件的边缘处都做了圆角过渡处理，没有尖锐的棱角，既可以避免安装作业时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在长期受振动、压力交变的工况下，不容易出现裂纹失效的问题。

　　这类结构看似简单，但在实际阀组设计中，细节尺寸的把控直接影响后续的装配效率和使用寿命，比如开口处的两个端面，需要保证与内侧圆弧的相切过渡顺滑，不能出现加工台阶，否则卡装时会卡在被连接件的外壁，无法装配到位；三个安装孔的沉头深度（如果是沉头孔设计）要与螺栓头的高度匹配，保证螺栓锁紧后头部不高出构件表面，避免与周边部件产生干涉。在材质选择的适配性上，这类构件如果用于普通气动回路，可选用铝合金材质做阳极氧化处理，兼顾轻量化和防锈能力；如果用于高压液压回路，则需要选用45号钢做调质处理，提升结构强度，表面做发黑处理防锈；如果用于腐蚀性流体工况，则要选用304不锈钢材质，满足耐腐蚀要求。不同材质的选型对应的壁厚、孔位边距的安全系数也需要做对应调整，比如不锈钢材质的韧性更好，边距可以适当缩小，而铸铁材质的脆性较大，边距需要留足安全余量，避免装配时受力开裂。
