车辆用螺旋弹簧式简易悬架结构设计

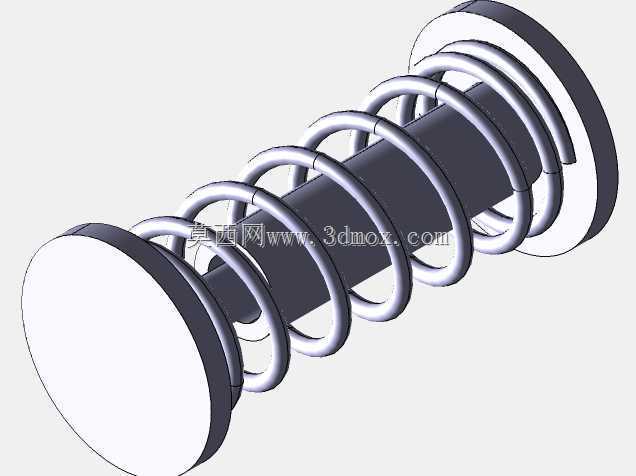

　　在非道路小型代步车辆、低速作业机具的底盘行走系统设计中，这类螺旋弹簧式简易悬架是兼顾成本与基础缓冲性能的常用结构，很多入门级电动代步车、厂区短途转运小车、小型园林作业机具的行走轮组，都会采用这类结构来过滤路面颠簸带来的冲击，避免刚性连接导致的车架焊缝疲劳开裂，同时降低行驶过程中传递到驾乘位置的振动幅值。从结构功能来看，这套悬架核心依靠螺旋弹簧的弹性形变吸收路面冲击能量，中间的导向柱承担径向限位作用，避免弹簧受侧向力时发生弯折错位，上下两端的法兰盘分别对应车架安装位与轮组连接位，不需要额外设计复杂的多连杆导向机构，整体零件数量少，加工难度低，普通车削、卷簧工艺就能完成全部零件的加工，非常适合小批量定制设备的底盘配套。

　　设计这类悬架的时候，首先要匹配整车的簧下质量与额定承载载荷，螺旋弹簧的线径、有效圈数、自由高度需要根据单轮承载的峰值载荷计算，既要保证空载状态下弹簧有足够的预压量，避免行驶过程中弹簧脱出导向柱，也要保证满载冲击时弹簧的压缩量不超过并圈高度，防止弹簧刚性撞击导致的结构损坏。导向柱与上下法兰的配合间隙需要控制在0.1-0.2mm之间，间隙过大会导致轮组行驶过程中出现横向摆振，加剧轮胎偏磨，间隙过小则会在弹簧受压缩形变时出现卡滞，导致缓冲失效。安装边界方面，上端法兰通常预留四个均布的螺栓过孔，对应车架底部的焊接安装螺母，孔位公差按照IT12级设计即可，不需要过高的加工精度，下端法兰的安装孔位需要匹配轮组转向节或者轮轴支座的连接尺寸，

　　整体结构的安装高度需要根据整车底盘的离地间隙要求调整，通常这类简易悬架的工作行程控制在30-50mm区间，足够应对硬化路面、厂区平整铺装路面的小幅颠簸，不需要设计过长的行程来适配越野路况。实际应用中，这类结构不需要额外配置减震器，依靠弹簧自身的阻尼与橡胶衬套的形变就能满足低速行驶的减震需求，相比钢板弹簧结构，同等承载能力下重量更轻，安装占用的横向空间更小，适合布置在轮组内侧空间局促的小型车辆上。设计过程中需要注意弹簧两端的磨平处理，保证弹簧端面与法兰盘的贴合度，避免局部应力集中导致弹簧早期断裂，导向柱的表面粗糙度需要达到Ra1.6以下，减少弹簧压缩过程中与柱面的摩擦阻力，保证缓冲动作顺畅。另外上下法兰与导向柱的连接采用焊接工艺时，

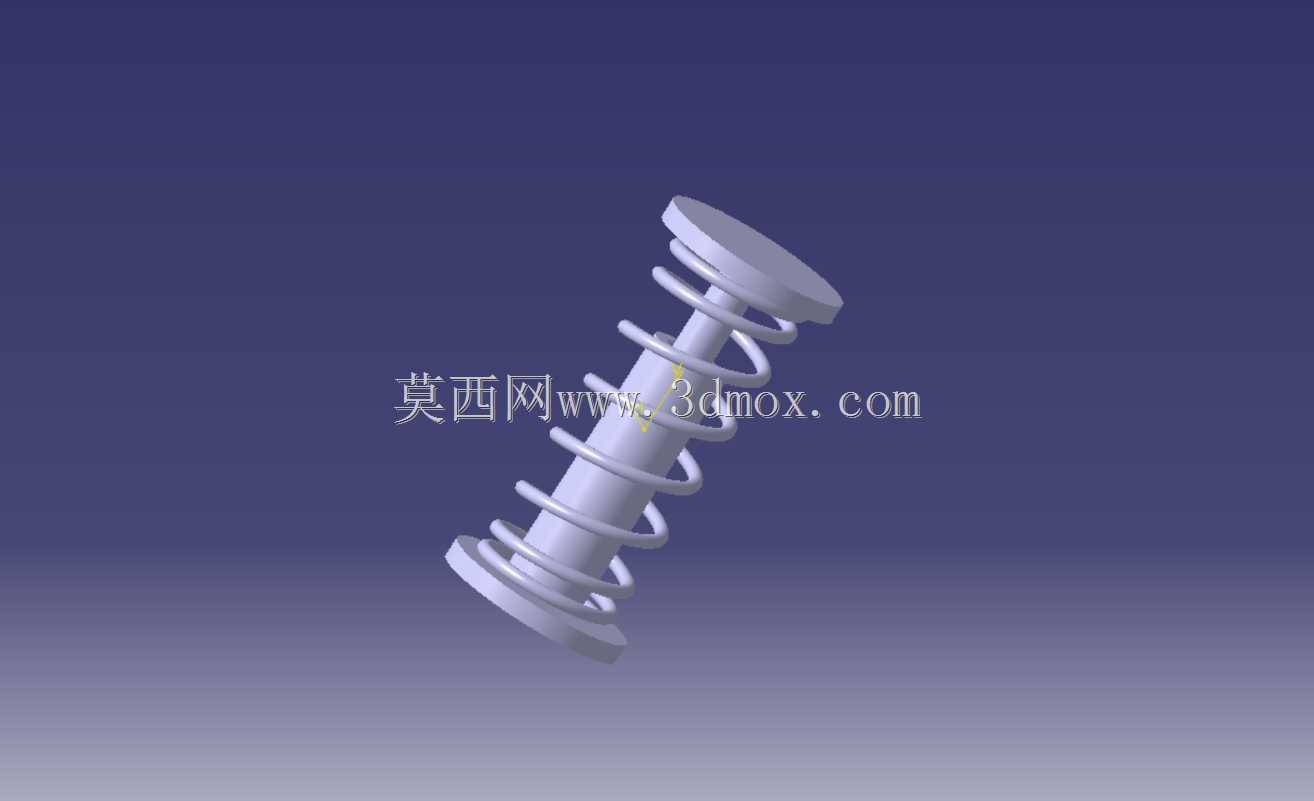

　　需要在焊后进行去应力处理，避免长期受交变载荷导致焊缝开裂，对于有一定防腐要求的使用场景，所有钢制零件可以采用电泳或者喷塑处理，弹簧表面做喷丸强化提升疲劳寿命。这类结构虽然没有独立悬架的复杂导向机构，也没有空气悬架的可调阻尼特性，但在低速、低载荷、铺装路面行驶的设备上，可靠性反而更高，没有过多的铰接点与易损件，日常维护只需要定期检查弹簧是否有裂纹、导向柱是否出现变形即可，不需要频繁加注润滑脂或者更换胶套，非常适合运维条件有限的厂区、园区作业设备使用。建模过程中，螺旋弹簧的扫描路径需要严格匹配导向柱的同轴度，上下端的并圈部分需要与法兰安装面完全贴合，避免装配时出现间隙，导向柱与上下法兰的配合位置需要做小圆角过渡，减少应力集中点，所有安装孔的位置需要与常用的小型轮组安装尺寸做适配，保证结构的通用性，不需要针对每款轮组重新调整安装位。
