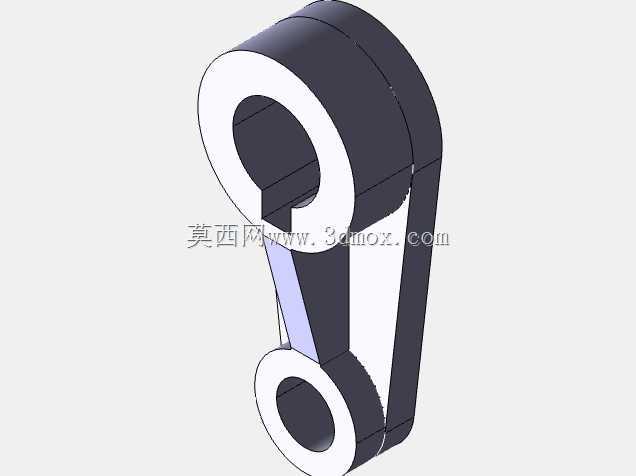

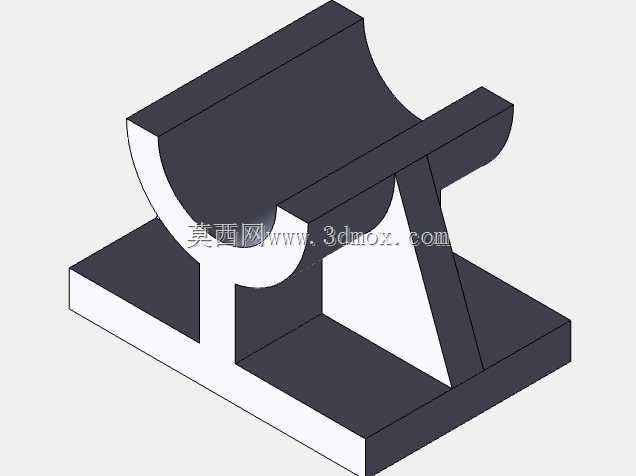

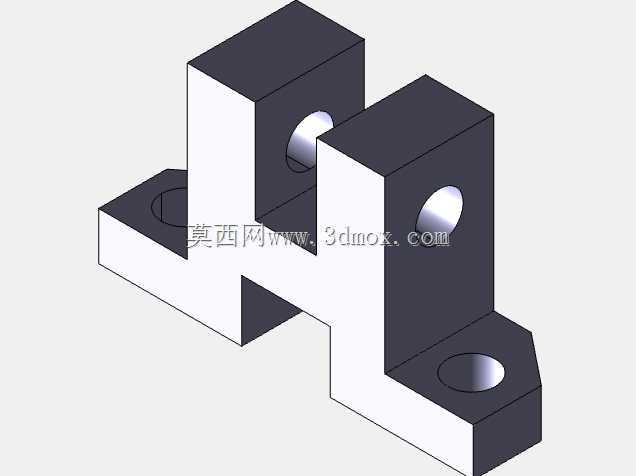

双孔连接阀块传动连杆结构设计

　　从结构功能上看，该零件的大端孔是与阀组基座上的固定铰接销轴配合，作为整个连杆摆动的旋转基准，孔内需要预留衬套安装的余量，避免长期摆动磨损后直接报废整个零件，小端孔则是与阀杆顶部的驱动拨销配合，把绕大端孔的圆弧摆动转化为阀杆的旋转或者直线提拉动作，两个孔的中心距是整个结构最核心的尺寸参数，直接决定了阀杆的行程范围，设计时需要匹配对应阀类的全开、全闭位置的行程差，避免出现开关不到位或者过位顶死密封面的问题。在流体控制管路的阀组集成布局里，这类双孔连杆式阀块连接结构，常被用在需要同步启闭多通路截止阀的工况场景中，比如小型化工试验台的流体切换单元、实验室气路的集中控制阀组，或是小型液压站的手动换向联动机构上，它的核心作用是把单处的扳动驱动力同步传递到两个阀杆端，实现两个通路的同步开关或者按固定角度比例的开度调节，避免单阀独立操作带来的通路时序差，减少流体冲击对管路密封件的损耗。

　　设计思路上，这类零件优先考虑受力后的形变控制，因为阀杆启闭时会受到流体压力带来的轴向反推力，连杆的臂身截面采用了变厚度的加强结构，靠近大端铰接位的位置厚度更大，对应铰接处的接触应力更高的受力特点，臂身侧面做了斜向的减重过渡，在保证整体抗弯截面模量满足受力要求的前提下，尽可能减少零件自身重量，降低手动操作时的扳动力矩，同时也减少铰接位的长期静载磨损。从安装边界来看，大端孔的轴向长度需要匹配基座铰接座的安装间距，两端要预留卡簧槽的位置，用来限制连杆的轴向窜动，避免摆动过程中孔位与销轴出现偏磨，小端孔的内径需要与阀杆拨销的公差带匹配，选用间隙配合的公差等级，保证传动过程中不会出现卡滞，同时也不能间隙过大导致传动空程过大，影响阀位开度的控制精度。

　　零件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也减少应力集中点，避免长期交变受力下在轮廓转角处出现疲劳裂纹。在实际建模练习过程中，这类零件可以帮助初学者掌握拉伸、切除、倒角等基础特征的组合使用，同时理解铰接类传动零件的尺寸链匹配逻辑，明白零件上每个尺寸的设计依据都来自实际工况的受力、安装、行程需求，而非随意绘制的几何形状。

　　在实际应用场景中，这类连杆结构不需要复杂的加工工艺，普通的铣削、钻孔工序即可完成加工，材料常选用45号钢做表面发黑处理，或者在有防腐需求的流体管路场景中选用304不锈钢材质，根据输送介质的腐蚀特性调整材料选型，孔内的衬套可以选用铜合金或者聚四氟乙烯材质，降低铰接转动时的摩擦系数，提升整个阀组的操作手感和使用寿命。需要注意的是，安装时要保证两个铰接孔的轴线平行度误差控制在允许范围内，否则会在摆动过程中出现别劲的问题，轻则导致操作力矩变大，重则会掰断阀杆或者损坏阀体内的密封结构，所以建模时两个孔的平行度几何公差需要在工程图中明确标注，作为加工和检验的核心依据。
