内燃机活塞连杆组件装配结构设计

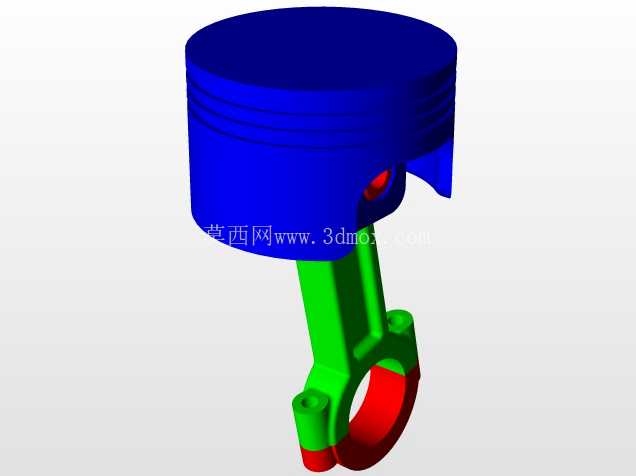

　　这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，是把燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩的核心执行部件，广泛适配小排量单缸汽油机、通用动力机械以及小型发电机组的动力端结构需求。在实际设备运行过程中，活塞头部直接接触高温高压燃气，顶部的环形槽结构用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免做功冲程的高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。

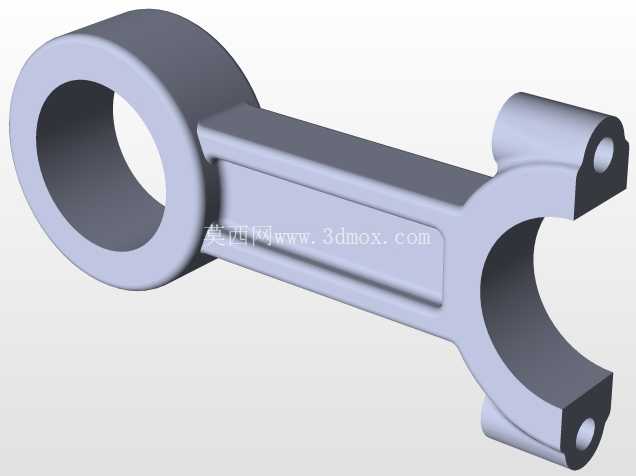

　　设计阶段首先要匹配气缸的内径尺寸边界，活塞头部的外径要预留合理的热膨胀间隙，避免发动机工作温度升高后活塞膨胀卡滞在气缸内壁，同时裙部的型线设计采用微椭圆结构，抵消侧推力作用下的活塞形变，保证活塞在气缸内往复运动时的导向稳定性，减少敲缸异响与偏磨风险。活塞销座的位置经过重心偏移校准，让活塞在上下止点换向时的侧推力过渡更平缓，降低运转过程中的冲击噪声。与活塞相连的连杆部件，采用分体式大头结构设计，大头端的轴瓦安装位用于匹配曲轴的曲柄销，小头端通过活塞销与活塞销座铰接，杆身采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动的惯量，减少曲轴运转的动平衡负荷。

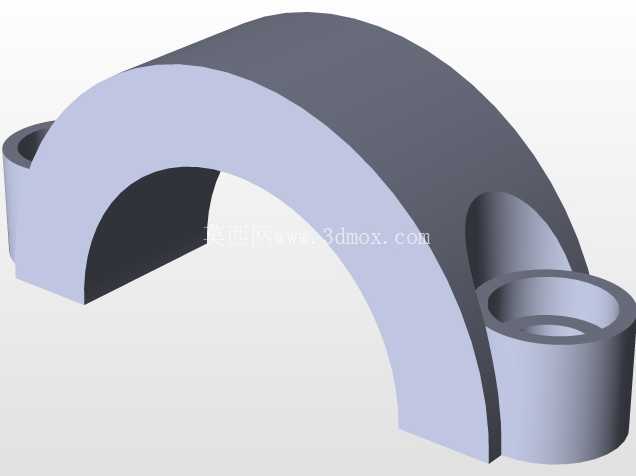

　　连杆大头的结合面采用精准的定位结构，保证装配后轴瓦孔的圆度公差符合设计要求，避免轴瓦偏磨造成的润滑失效。整个组件的装配关系需要严格控制配合间隙：活塞销与销座、连杆小头衬套的间隙要兼顾常温装配便利性与高温工作状态下的转动灵活性，连杆大头与曲柄销的侧隙要预留曲轴热膨胀的窜动空间，同时所有运动副的润滑油道走向都在结构设计中做了避让与连通，保证压力润滑的机油能够顺利到达各个摩擦表面，形成稳定的油膜降低磨损。在实际选型匹配过程中，这套组件的安装边界需要严格对应气缸中心距、曲轴曲柄销直径、活塞行程参数，活塞顶部的燃烧室凹坑形状还要匹配气缸盖的燃烧室结构，保证压缩比符合设计值，避免出现压缩比过高引发爆震、或是压缩比过低导致动力输出不足的问题。

　　连杆的长度参数直接影响发动机的连杆比，合适的连杆比能够降低活塞对气缸壁的侧压力，减少摩擦损耗，同时优化活塞的运动加速度曲线，降低曲轴系的冲击载荷。活塞环槽的宽度与深度尺寸需要匹配标准活塞环的规格，保证气环的开口间隙、侧隙、背隙都在合理区间，既保证密封效果，又避免活塞环卡滞造成拉缸故障。在三维建模过程中，所有的倒角、圆角结构都按照实际加工工艺做了还原，活塞销座的加强筋结构能够分散燃气压力带来的应力集中，避免高负荷下销座出现开裂失效，连杆杆身与大小头的过渡圆角也做了应力优化，减少交变载荷下的疲劳断裂风险。这套结构不仅适用于传统燃油内燃机，经过尺寸参数调整后也可适配往复式压缩机、柱塞泵等需要将直线往复运动与旋转运动相互转换的通用机械场景，在结构设计时充分考虑了不同工况下的载荷特性，活塞的材质对应区域做了结构强度区分，头部的耐高温结构、裙部的耐磨导向结构、连杆的抗疲劳结构都做了针对性的形态优化，能够满足常规工况下长时间运转的结构可靠性要求。
