棒料球面加工专用球车削车床刀具

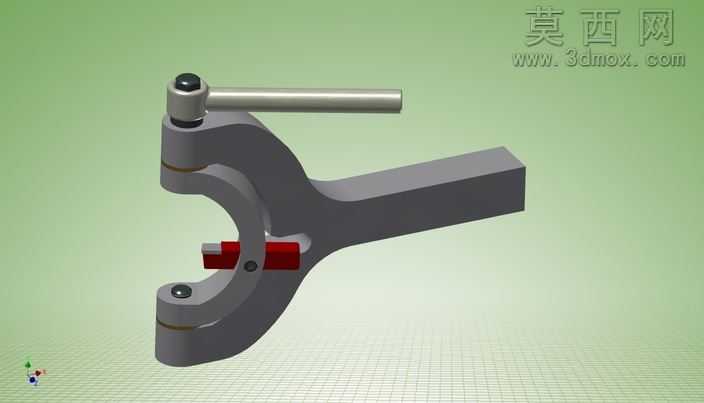

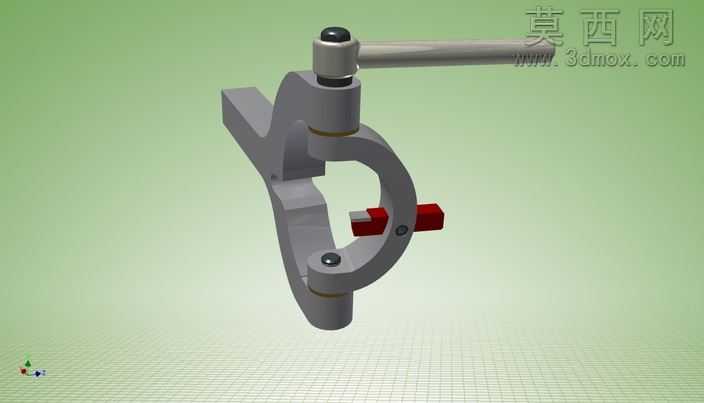

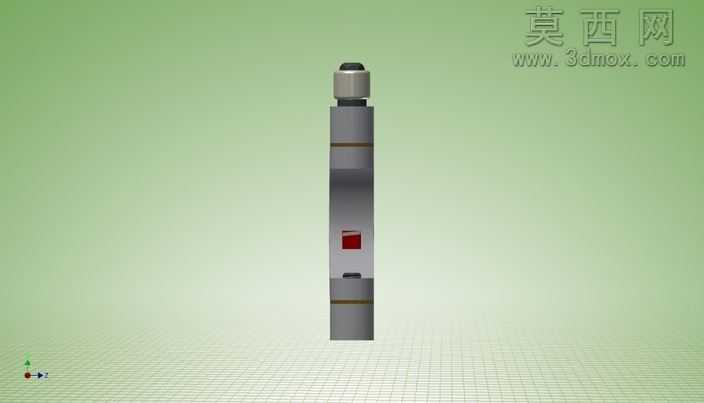

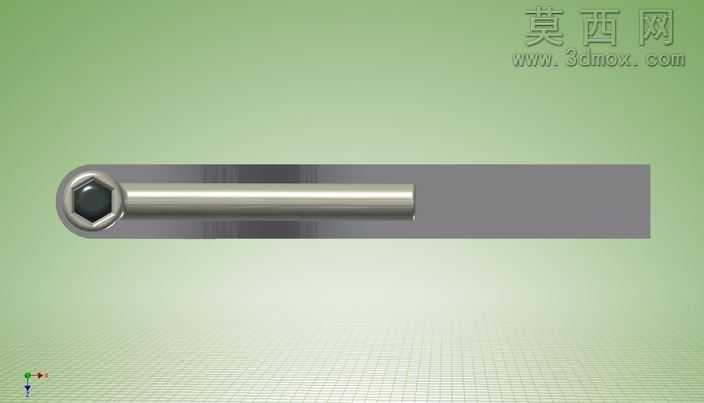

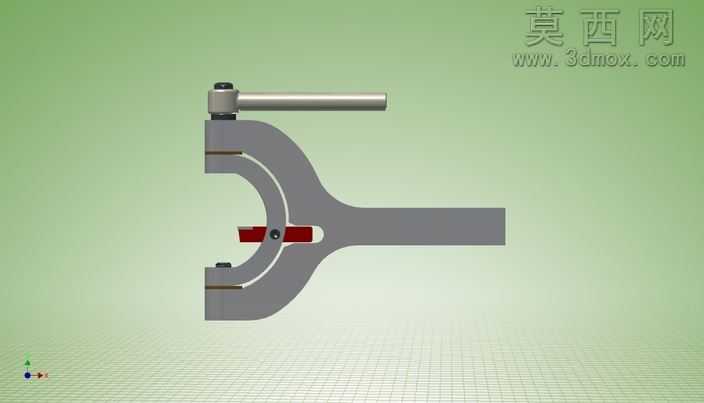

该三维模型为车床专用球面加工车削刀具，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工刀具的实际生产尺寸规范，对刀具的每一处结构细节都进行了精准还原。模型主体夹持结构采用灰铸铁材质的视觉表现，通过材质编辑器调整金属粗糙度、反光度参数，还原了铸铁件哑光且带有细微铸造纹理的真实质感；操作手柄部分设置为抛光钢材材质，添加了轻微的环境反射效果，模拟出金属手柄经表面处理后的顺滑触感；前端切削刀块采用硬质合金材质表现，通过高反光、低粗糙度的材质参数设置，凸显硬质合金刀具的高硬度特性；锁紧调节部件则做了发黑处理的金属材质效果，区分不同功能部件的材质差异。结构设计上，该刀具采用C型开口夹持架构，尾部为方型刀柄结构，可直接适配普通车床的刀架安装位，无需额外定制转接夹具；上部设置带防滑端头的锁紧操作杆，通过偏心锁紧结构实现刀具开合的快速调节，可适配一定直径范围内的棒料装夹；C型架体上下两端设置同轴定位基准面，保证切削时刀具与棒料回转中心的同轴度，前端安装的可更换切削刀块通过紧固螺钉固定，刀块位置可根据待加工球面的半径参数进行微调，架体上的定位销结构可避免加工过程中刀块出现位移，保证球面加工的形位公差精度。设计思路围绕普通车床加工外球面的实际需求展开，针对传统车削球面需要靠模、编程复杂的痛点，这款专用刀具可直接装夹在车床刀架上，通过刀具自身的成型结构，配合车床主轴带动棒料回转、刀架做进给运动，即可一次性完成棒料端部球面的车削加工，有效降低球面加工的操作难度，提升小批量球面零件的加工效率。渲染阶段采用渐变浅绿色工业展示背景，添加柔和的漫反射环境光，在刀具金属边缘处设置细微的高光效果，既清晰展现刀具的整体轮廓与结构细节，又避免过度反光造成的结构遮挡，同时搭配网格地面参考线，直观呈现刀具的比例尺寸，让观看者可快速理解刀具的装夹方式与工作原理。
