台式自动进给钻床改装结构三维设计

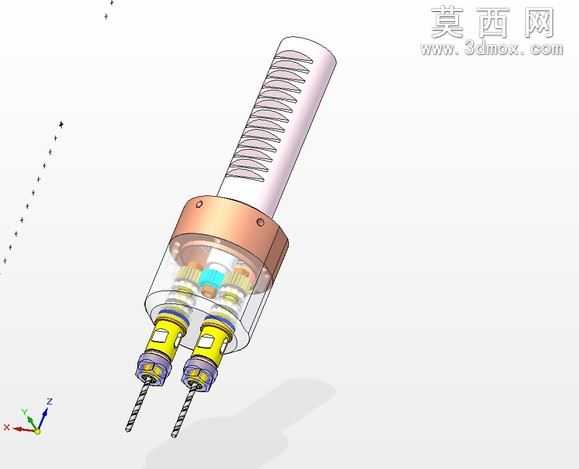

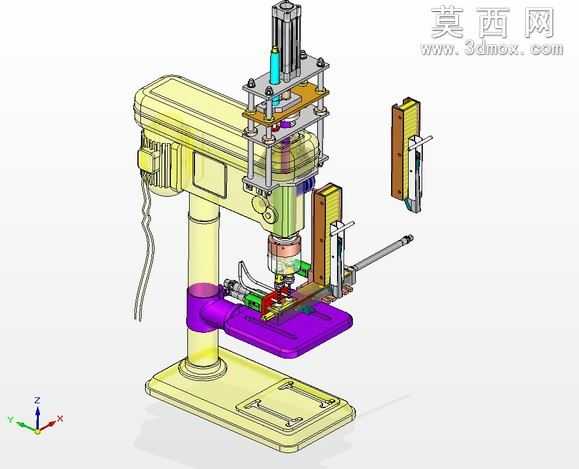

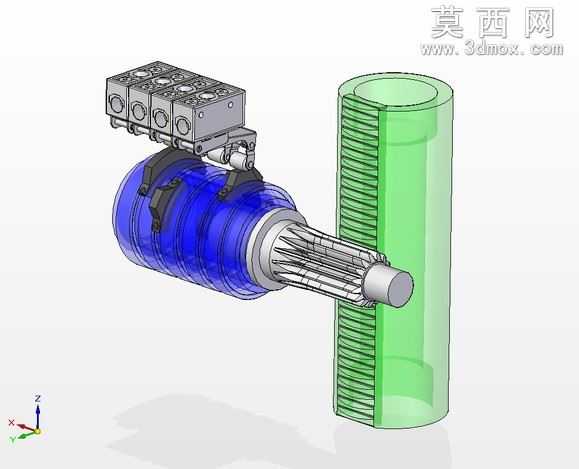

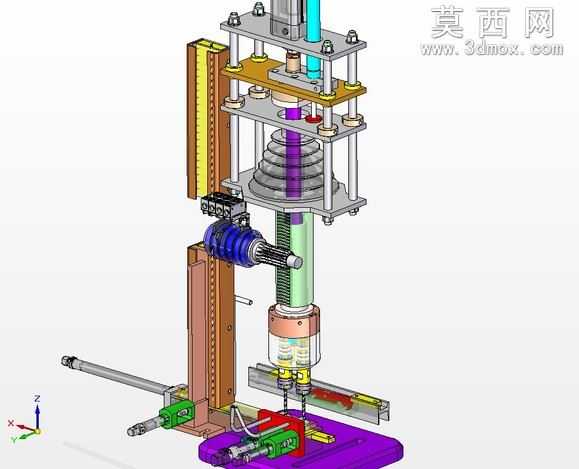

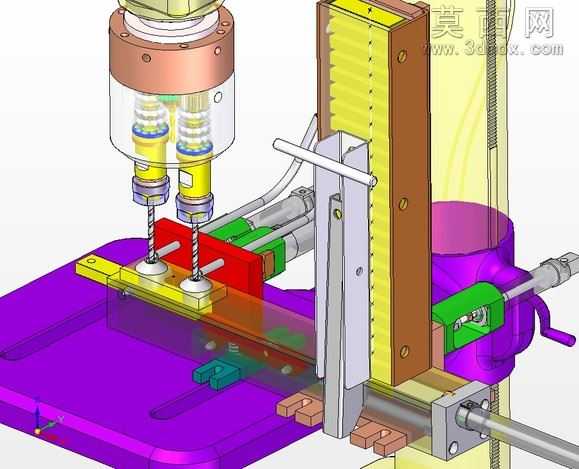

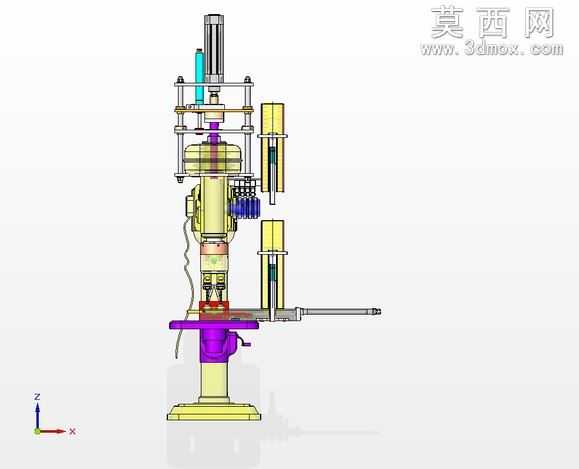

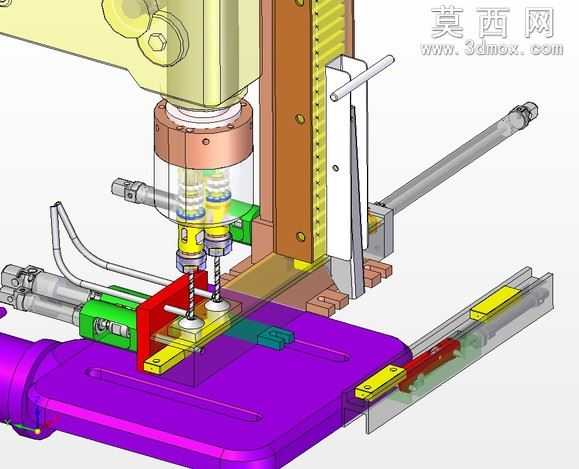

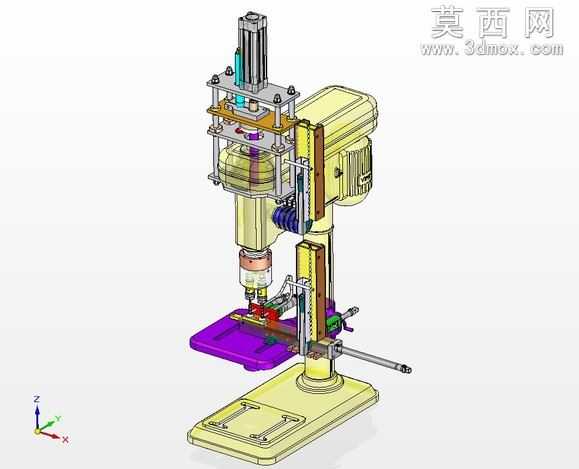

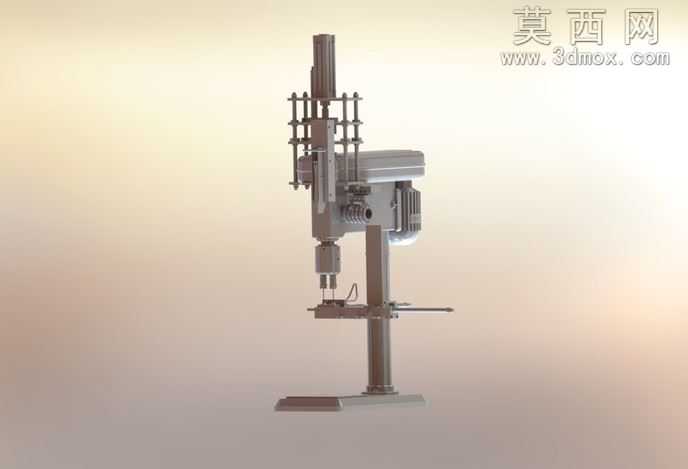

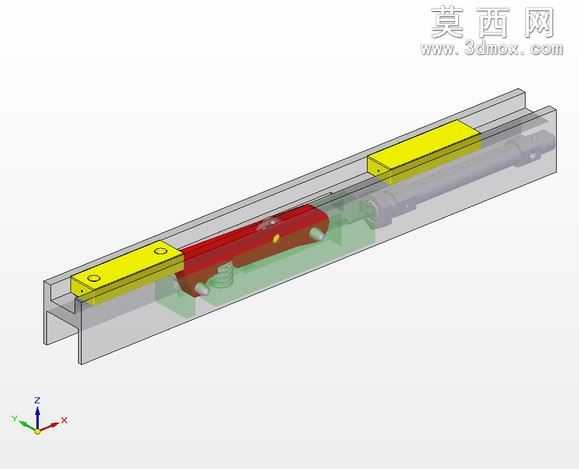

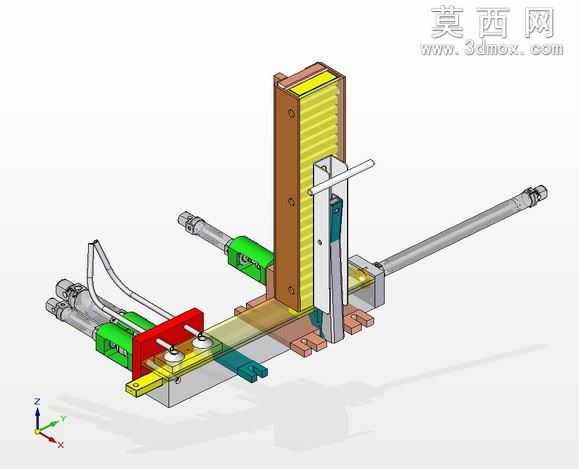

本作品为台式钻床加装自动进给机构的三维结构设计，建模过程中严格遵循通用台式钻床的实际尺寸比例，在保留原台钻主体立柱、主轴箱、工作台、底座等核心基础结构的前提下，完成了自动进给模块的适配性设计。建模阶段对各零部件进行了独立参数化构建，首先还原原台钻的传动系统：包含主轴箱内的齿轮传动组、皮带调速机构、手动进给手轮、升降锁紧结构，对电机外壳、散热筋、接线盒等细节特征均做了精细化还原，保证基础结构的还原度。在此基础上设计的自动进给模块，采用立式气缸作为进给动力源，通过多层导向支撑板固定在原台钻的主轴箱上方，导向轴与主轴保持同轴度设计，避免进给过程中出现偏载；气缸活塞杆通过连接法兰与主轴进给拨叉相连，可实现定行程的自动下压进给，同时保留原手动进给功能，可通过侧边的切换手柄完成自动与手动模式的切换。工作台位置设计了配套的工件定位夹具，包含快速压紧钳、定位挡块、横向进给滑台，滑台通过手轮带动丝杆传动，可实现工件在水平方向的精准位移，适配多孔位的连续钻孔加工需求。材质渲染阶段针对不同部件做了差异化材质赋予：底座、工作台、夹具基体采用铸铁材质，设置哑光深灰金属质感，还原铸件的粗糙表面纹理；主轴、导向轴、传动丝杆等运动部件采用抛光钢材材质，添加轻微反光效果体现机加工表面的光洁度；气缸、气管、操作手柄等部件分别做阳极氧化铝、黑色橡胶、工程塑料的材质区分，电机外壳做米黄色烤漆材质，透明检视盖采用半透明亚克力材质，各部件的色彩区分清晰，可直观分辨不同功能模块。结构设计上充分考虑了改装的可行性，所有加装部件均通过螺栓、抱箍等可拆卸连接件与原台钻主体固定，无需对原床身进行焊接等破坏性改造，进给行程设置了上下限位缓冲结构，避免进给超程损坏主轴或工件，横向滑台设置刻度标识，可精准控制孔位间距，整体结构紧凑，改装成本低，可有效降低手工进给的劳动强度，提升钻孔加工的一致性与加工效率，适合小型零件的批量钻孔工序使用。
