国际象棋王棋子立体结构设计

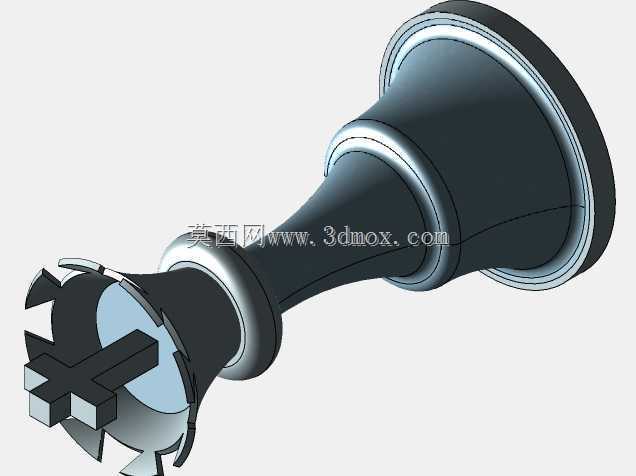

　　这套国际象棋王棋子的三维结构设计，首先要兼顾棋牌竞技使用场景与文创摆件的双重属性，在日常棋牌对弈场景中，棋子需要具备稳定的放置特性，避免对局过程中因桌面轻微震动、棋子挪动碰撞出现倾倒，影响对局节奏；而作为桌面陈设摆件时，棋子的造型比例、表面质感又需要符合大众审美认知，还原国际象棋棋子的经典视觉特征。从结构设计层面来看，王棋的整体采用回转体为主的基础构型，底部设计为大直径圆盘式基座，基座底面做平面度公差约束，保证与棋盘接触面的贴合度，基座向上通过平滑过渡的锥面衔接柱身段，柱身段直径小于基座直径，既保证握持时的手感舒适度，也能减少棋子整体的材料用量。

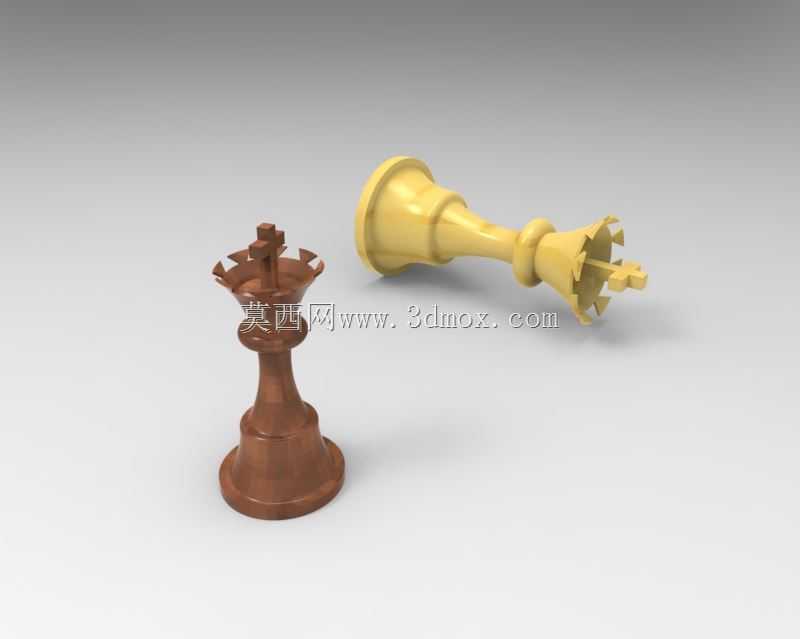

　　柱身上方的十字形顶饰是王棋区别于其他棋子的核心识别特征，顶饰部分做了圆角过渡处理，避免尖锐边角在使用过程中造成磕碰划伤，同时顶饰与柱身的衔接位置做了加厚的过渡圆角，提升结构强度，避免日常拿取、挪动过程中顶饰部位出现断裂。两款棋子分别采用不同的表面质感处理方案，深色款模拟实木纹理的哑光质感，浅色款模拟象牙质感的半哑光效果，在建模过程中通过曲面曲率的连续调整，保证棋子外表面无明显的棱线转折，光影过渡自然，能够适配不同的渲染材质表现需求。从安装与使用边界来看，棋子的整体高度控制在常规国际象棋棋子的标准尺寸区间内，基座直径匹配标准棋盘格的尺寸要求，放置在棋盘格中心时不会超出格线范围，也不会与相邻格的棋子产生干涉。

　　在建模思路上，优先采用旋转凸台作为基础特征，快速生成棋子的主体回转结构，再通过拉伸切除、圆角特征完成顶饰部分的细节造型，整体特征树逻辑清晰，后续如果需要调整棋子的高度、基座直径等参数，只需要修改对应草图的尺寸约束即可快速完成迭代，不需要重新搭建整体曲面。针对棋子的配重需求，还可以在基座内部预留封闭的空腔结构，后续装配时可以注入配重材料，提升棋子的握持手感与放置稳定性，空腔的壁厚做均匀化处理，避免注塑或者3D打印过程中出现缩痕、壁厚不均导致的变形问题。

　　棋子的外表面所有转折位置都做了不小于R0.5的圆角处理，一方面是消除加工过程中的应力集中点，提升零件的结构强度，另一方面也能避免使用者在拿取棋子时被尖锐边角划伤，符合日常用品的安全设计要求。在实际生产适配层面，这套模型的结构既适配传统的实木车削加工工艺，也适配注塑成型、3D打印等多种加工方式，针对车削加工，所有回转面的母线都做了平滑的曲率过渡，没有突变的台阶结构，减少车削过程中的进刀退刀次数；针对注塑成型，模型的拔模斜度做了统一的1度设置，保证开模时能够顺利脱模，不会出现粘模的问题；针对3D打印，模型的最小壁厚大于1.2mm，悬空部位的角度大于45度，不需要额外添加支撑就可以完成打印，降低后处理的工作量。作为棋牌用品的核心组成部件，王棋的识别度是设计中重点考量的因素，顶饰的十字造型比例经过多轮调整，既不会因为尺寸过小导致识别困难，也不会因为尺寸过大导致棋子整体重心上移，影响放置稳定性，整体重心控制在棋子总高度的三分之一以下，即使受到一定角度的侧向推力，也能快速回正，不会轻易倾倒。
