带握持凹槽曲面塑料包装瓶结构设计

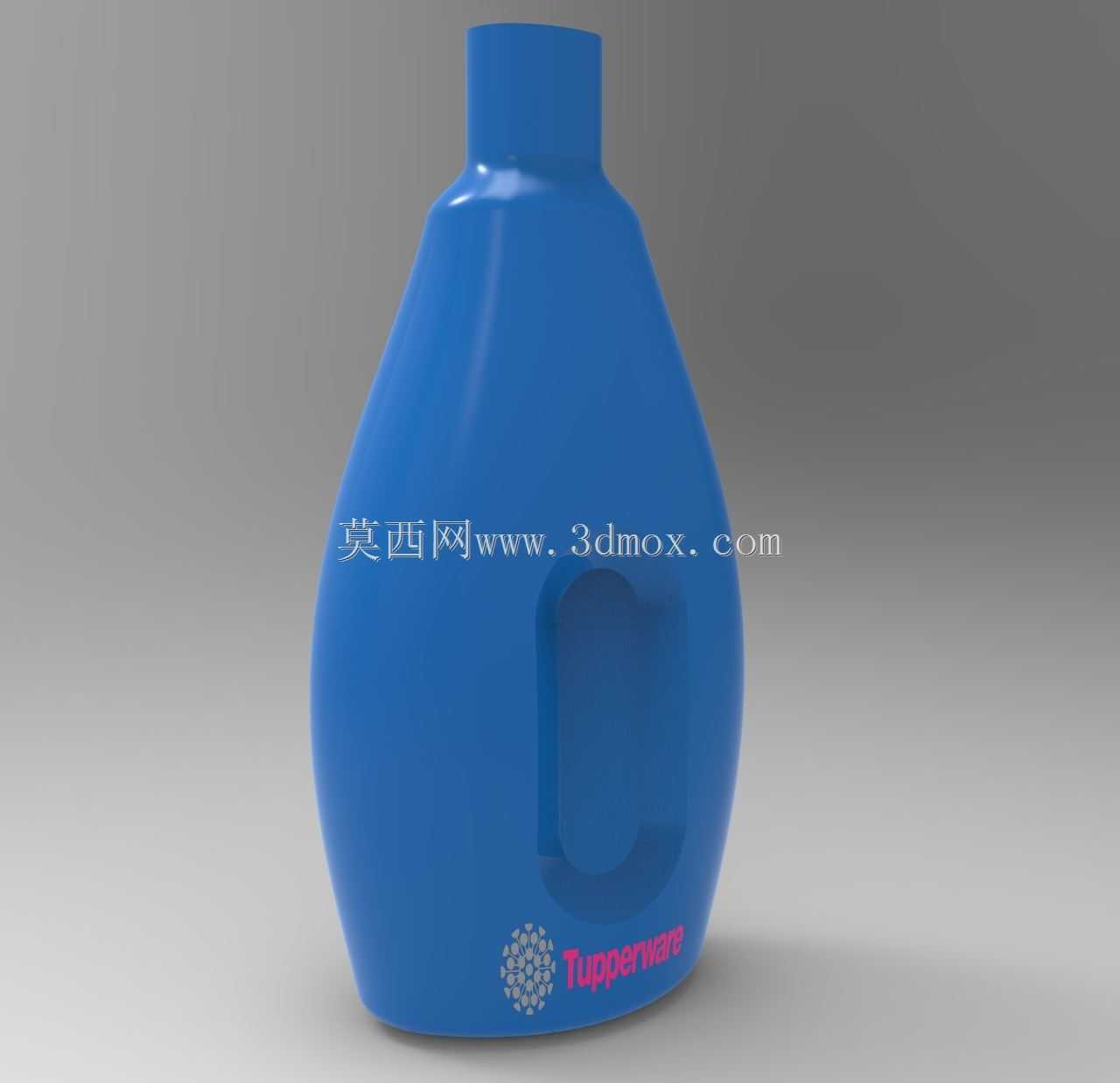

　　这款曲面塑料瓶的结构设计，核心围绕日用快消品的液态内容物盛装场景展开，日常可用于分装清洁制剂、洗护原液、厨房调味液态物料等多种场景，适配家庭日常储物、商用分装陈列等不同使用环境。从功能特性来看，瓶身整体采用回转曲面为基础构型，瓶肩位置做了大弧度顺滑过渡，既能够避免液态内容物残留挂壁，在倾倒内容物时可以让流体顺着瓶肩弧度顺畅流出，不会出现沿瓶身外壁流淌的渗漏问题，同时大弧度曲面也能提升瓶身整体的抗挤压性能，在日常堆放、运输过程中，受到侧向挤压力时曲面可以将应力均匀分散到整个瓶壁，避免局部应力集中导致的瓶身开裂、变形问题。

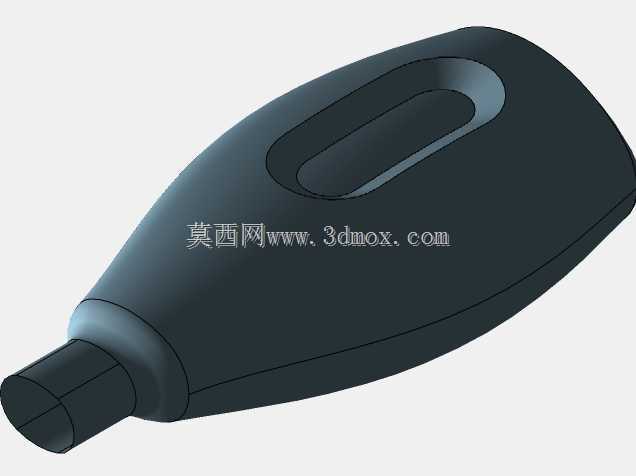

　　瓶身中部特意设计了内凹式握持区域，这个区域的曲面弧度完全贴合成年人手掌自然弯曲的形态，当使用者单手握持瓶身倾倒内容物时，掌心与指腹可以完全贴合在凹陷曲面上，增大接触摩擦力，即使瓶身外壁沾有水渍、油污，也不会出现打滑脱手的情况，握持施力时不需要刻意加大握力就能稳定控制瓶身倾斜角度，大幅提升长时间握持操作的舒适度。瓶口位置采用等直径直筒构型，这个尺寸边界是按照通用螺旋瓶盖的安装标准设计的，瓶口外壁预留了标准螺纹加工余量，可以适配市面上绝大多数同口径的旋盖、翻盖、泵头盖等不同密封配件，不需要额外开模定制专属瓶盖，能够有效降低量产阶段的配件采购成本，同时直筒瓶口的内壁做了微小的倒角处理，在灌装内容物时可以避免流体溅出，也能减少内容物在瓶口位置的残留，防止瓶盖旋合时被残留内容物污染出现密封失效的问题。

　　瓶底位置做了微向内凹的底足设计，底足的环形接触面做了加厚处理，当瓶身放置在水平台面时，整个环形底足可以完全贴合台面，不会因为瓶底轻微变形出现放置不稳、晃动倾斜的问题，同时内凹的瓶底结构也能提升瓶身竖直方向的承重能力，多层堆码堆放时上层瓶体的重量可以通过底足环形结构均匀传递到下层瓶身的肩部位置，避免下层瓶身被压瘪变形。从设计思路层面，整个瓶身的曲面构建采用连续曲率过渡，没有出现尖锐的棱角结构，一方面是考虑注塑生产环节的脱模需求，连续顺滑的曲面可以降低脱模时的阻力，减少产品表面出现拉伤、拖白的不良概率，另一方面无棱角的结构也能避免日常使用过程中磕碰造成的瓶身破损，同时在清洁瓶身外壁时，顺滑曲面不会残留清洁死角，很容易就能将外壁的污渍擦拭干净。

　　整个瓶身的壁厚采用均匀渐变设计，瓶肩、瓶底这些受力较大的位置壁厚适当增加，瓶身中部握持区域壁厚保持均匀，既能够控制整个瓶子的原材料用量，降低单件产品的材料成本，也能保证瓶身各个位置的结构强度达到使用要求，不会出现局部过薄容易破损、局部过厚导致注塑成型时出现缩痕、翘曲的问题。瓶身正面预留了平整的标签粘贴区域，这个区域的曲面弧度控制在极小范围内，粘贴纸质标签、塑料膜标签时不会出现标签起皱、翘边的问题，能够保证产品标识粘贴的平整美观度。在运输环节的尺寸边界上，瓶身的最大外径控制在常规物流周转箱的单元格适配尺寸范围内，竖直放置时的高度也符合多层堆码的高度限制，能够最大化利用周转箱的内部空间，提升单箱装载量，降低单件产品的物流运输成本。整个瓶身的结构没有设计多余的复杂卡扣、凸起结构，整体构型简洁，注塑生产时模具结构相对简单，不需要设计复杂的抽芯、滑块结构，能够有效降低模具的加工成本与后期维护成本，量产时的成型周期也更短，适合大批量规模化生产。
