四通法兰式管道连接接头结构设计

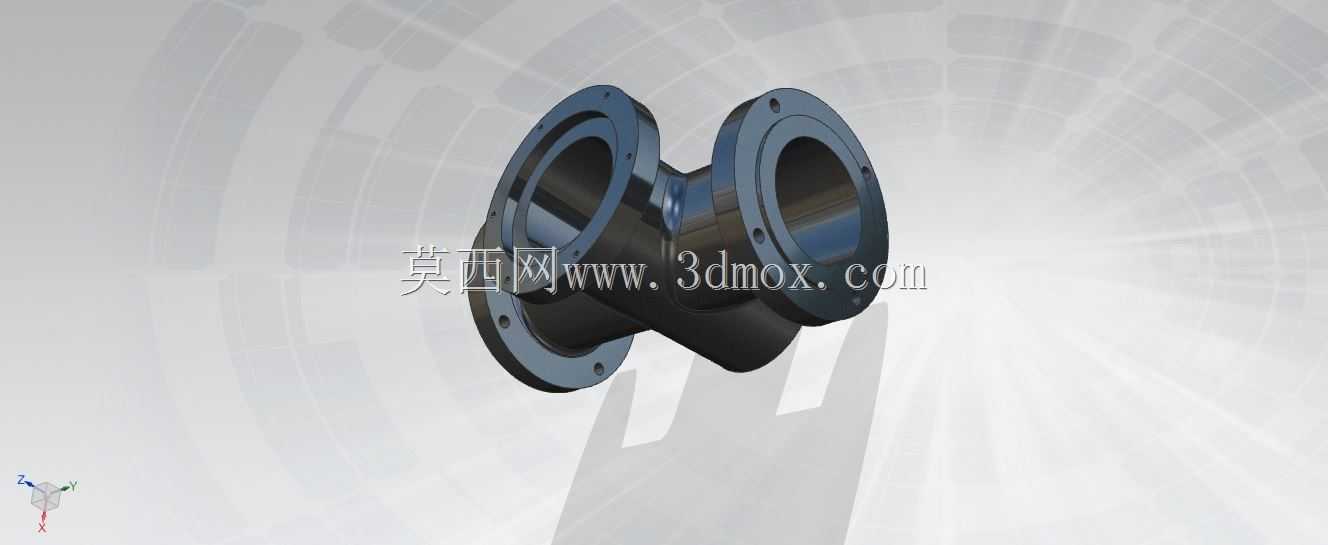

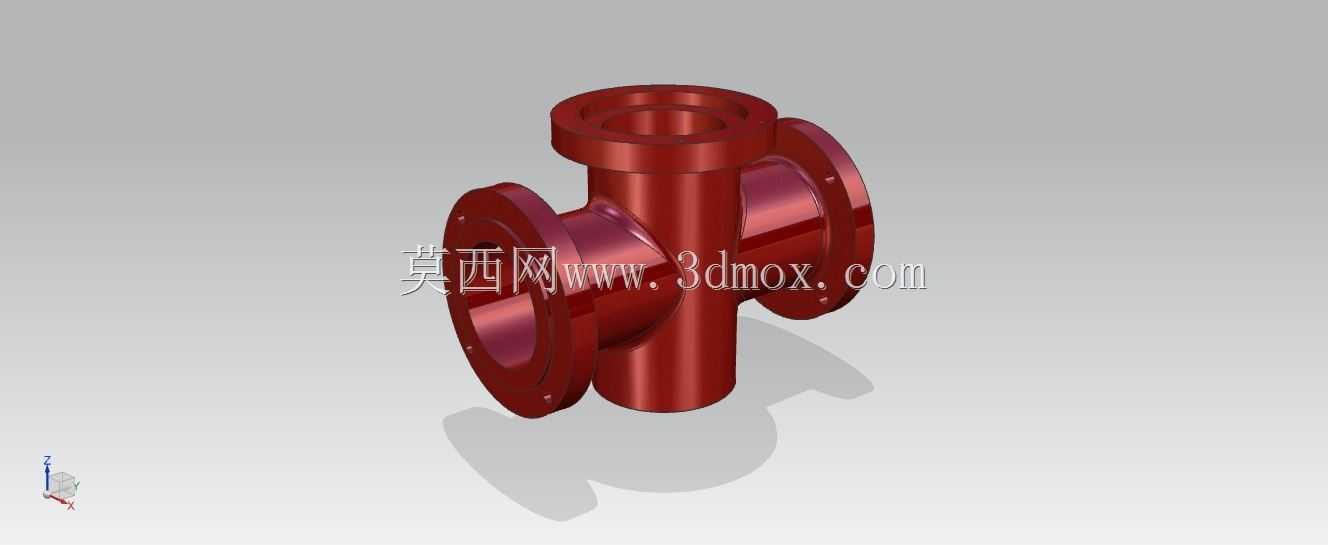

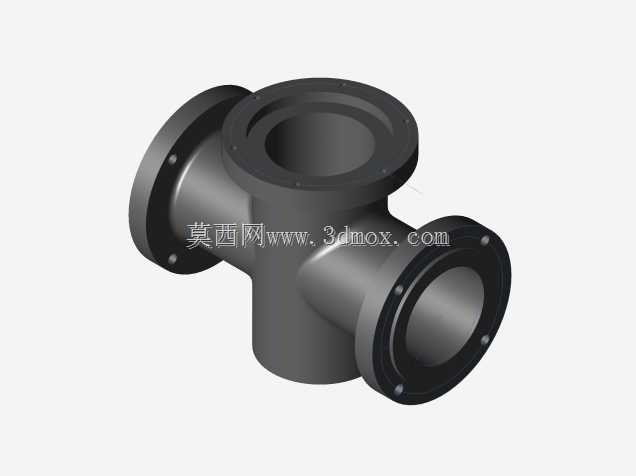

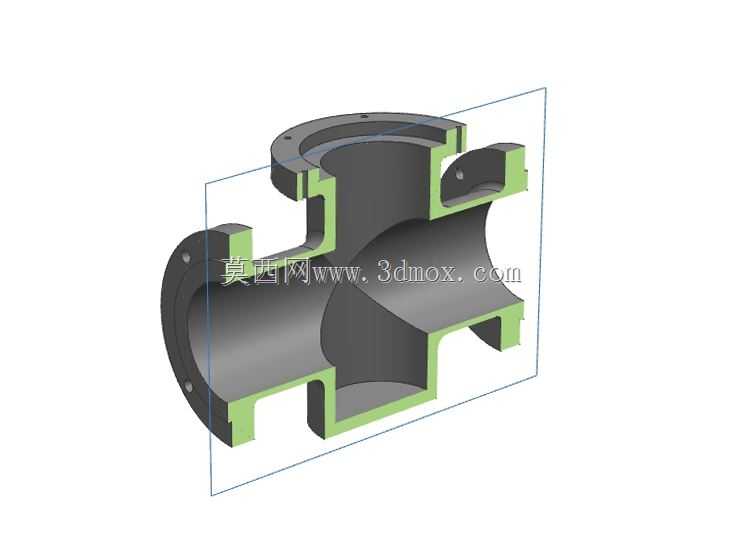

这款四通法兰式管接头主要应用于工业流体输送管网系统中，可在化工制程管路、市政给排水干线、暖通空调循环水系统、油气输送支干线等场景下使用，能够实现单路输入三路分流或者三路汇流单路输出的管路走向需求，解决管路布设中需要多方向转接的布设问题，适配不同走向的直管段快速对接，减少管路中额外转接件的使用数量，降低管路系统的泄漏风险点。在实际管路运行过程中，该接头可承受对应公称压力下的流体冲击，四个连接端均采用标准法兰盘结构，法兰盘上均匀布设螺栓安装孔，安装时可通过配套螺栓螺母与对接管道的法兰盘紧密压合，中间加装密封垫片即可实现可靠密封，能够适配输送水、油气、弱腐蚀性化工介质等多种流体的管路需求，可根据实际管路的公称通径匹配对应规格的对接管道，无需对原有管路进行额外改造即可完成布设。从设计思路来看，这款接头采用等径四通结构，四个接口的公称通径保持一致，主体采用一体式铸造结构设计，避免了拼接结构带来的焊缝泄漏隐患，主体内部流道做圆弧过渡处理，减少流体在转向分流过程中的阻力损失，降低管路输送过程中的能耗，同时避免流体长期直角冲刷内壁造成的局部磨损，提升接头整体的使用寿命。法兰盘的厚度、螺栓孔的中心距、孔径均匹配对应压力等级的法兰标准，安装时可直接与同标准的管道法兰、阀门法兰进行对接，无需额外加工适配结构。接头主体的壁厚经过强度校核，可满足对应公称压力下的耐压需求，在管路出现轻微水锤冲击时也可保持结构稳定，不会出现开裂变形问题。安装边界方面，该接头四个法兰端面分别朝向相互垂直的四个方向，布设时需要预留对应法兰螺栓的安装操作空间，每个法兰外侧需要预留足够的螺栓紧固操作距离，避免因空间不足导致螺栓无法拧紧，影响密封效果；接头整体的轴向尺寸紧凑，相比多组弯头拼接的四通结构占用的管路空间更小，适合在管路布设空间较为紧凑的场景下使用，能够有效压缩管路系统的整体布设空间，降低管路布设的材料成本与施工难度。
